Лабораторная работа №2 Проектирование участка складирования тбо

Цель работы: изучить особенности проектирования участка складирования, расчета фактической вместимости полигона, очередей эксплуатации и количества слоев ТБО, укладываемых в тело полигона по ярусам.

2.1. Пояснения к работе

2.1.1. Расчет фактической вместимости полигона

На участке складирования проектируется устройство котлована с целью получения грунта для промежуточной и окончательной изоляции. Средняя глубина котлована, открываемого в основании полигона, рассчитывается из условия баланса земляных работ и уровня грунтовых вод. УГВ должен быть ниже дня котлована не менее чем на 2 м.

Размещение грунта из котлованов первой очереди проектируется в кавальерах по периметру полигона, из котлованов второй очереди грунт подается на изоляцию ТБО на картах первой очереди.

Днище котлована проектируется, как правило, горизонтальным, обеспечивая равномерное распределение фильтрата по всей площади основания полигона. Чаще всего для промежуточной и окончательной изоляции ТБО потребность в грунте проектируется удовлетворить за счет сооружения котлована в основании полигона.

Реальный участок складирования ТБО площадью F_ус (м²) в плане имеет форму квадрата, со стороной:

L_ус=В_ус= = =426 м

где L_ус = В_ус – соответственно, длина и ширина участка складирования, м (рис 2.1)

После заполнения полигона отходами до проектных отметок участок складирования будет иметь форму усеченной пирамиды, а в поперечном сечении – трапеции.

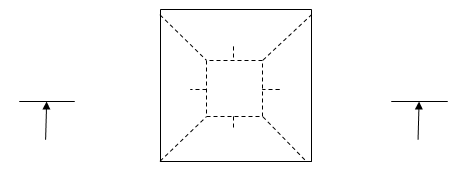

Рис. 2.1. Участок складирования ТБО в плане

После заполнения полигона отходами до проектных отметок участок складирования будет иметь форму усеченной пирамиды, а в поперечном сечении – трапеции (рис 2.2).

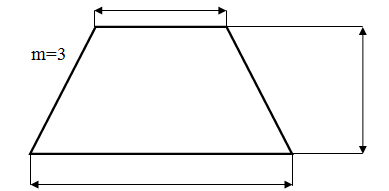

Рис. 2.2. Поперечное сечение участка складирования (без котлована).

Разрез А – А

Размеры верхней площадки полигона захоронения отходов рассчитываются по формуле:

В_п=L_п=B_ус – 2m*Н_пл = 426-2*3*27=264 м

где В_п и L_п -соответственно ширина и длина верхней площадки участка складирования, м;

m – коэффициент заложения внешних откосов (не менее чем m = 3).

Площадь верхней площадки участка складирования F_п (м²) составит:

F_п=В_п²=264²=69696 м²

Фактическая вместимость полигона Е_ф (м²) с учетом уплотнения ТБО рассчитывается по формуле для определения объема усеченной пирамиды:

Е_ф=(Н_пл/3)(F_ус+F_п+ F_ус*F_п)

Е_ф= (27/3)(181057,2+69696+ )=3 267 787 м²

2.1.2. Расчет потребности в минеральном грунте и проектной глубины котлована

Потребность в изолирующем минеральном грунте V_г (м³) определяется по формуле:

V_г=Е_ф*(1-1/К₂)=3267787*(1-1/1,2)=555524 м³

где k₂ – коэффициент, учитывающий объем изолирующих слоев грунта (промежуточных и окончательного) ( k₂ = 1,2)

Средняя проектная глубина котлована в основании полигона определяется по формуле:

Н_к=(1,1*V_г)/F_ус=(1,1*555524)/181057,2=3,4 м

где 1,1 – коэффициент, учитывающий откосы и картовую схему заполнения котлована.

Проверяю условие размещения полигона для двойного глиняного замка – дно котлована должно быть выше уровня грунтовых вод не менее чем на 2 м. Н_угв – Н_к – Н_эк > 2 м, где

Н_угв – глубина залегания грунтовых вод, м

Н_эк – толщина защитного экрана основания полигона (1,2м)

4 – 3,4-1,2 = -0,6 м > 2 м

Так как условия не выполняются, то применим экран с геосинтетиком, толщина которого=1м .
