Министерство образования и науки российской федерациии
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
Тюменский государственный нефтегазовый университет
институт транспорта
кафедра прикладной механики
Привод к конвейеру
Пояснительная записка
ДМ 01-07.00.00 ПЗ
Выполнил:
Проверил:
ТЮМЕНЬ 2013
Содержание
С.
Техническое задание………………………………………………………3
Введение……………………………………………………………………4
1. Кинематический расчет привода……………………………………….5
1.1 Подбор электродвигателя …………………………………………5
1.2 Определение частот вращения и вращающих моментов на валах …6
2. Расчет клиноременной передачи… …………………………………...7
3. Расчет прямозубой цилиндрической передачи………………………11
3.1 Выбор материала и вида термической обработки зубчатых колес 11
3.2Определение допускаемых напряжений …………………………. 11
3.3 Проектный расчет ……………………………………………………14
3.4 Проверочный расчет ………………………………………………16
4. Эскизное проектирование…………………………………………….19
4.1 Проектные расчеты валов……………………………………………19
4.2 Выбор типа и схемы установки подшипников……………………..21
4.3 Составление компоновочной схемы…………………………………21
5. Конструктивные размеры шестерен и колес…………………………24
6. Расчет шпоночных соединений……………………………………….25
7. Подбор подшипников на заданный ресурс…………………………..26
8. Конструктивные размеры корпуса редуктора………………………..30
9. Расчет валов на сопротивление усталости
и статическую прочность. ……………………………………………… 32
10. Выбор смазочных материалов и системы смазывания…………….39
11.Порядок сборки редуктора……………………………………………40
Список литературы…………………………………………………….41
Министерство образования и науки российской федерациии
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
Тюменский государственный нефтегазовый университет задание № 1
Спроектировать привод к конвейеру по схеме (рис.1). Мощность на ведомом валу редуктора Р3 и угловая скорость вращения этого вала ω3 приведены в табл.1.

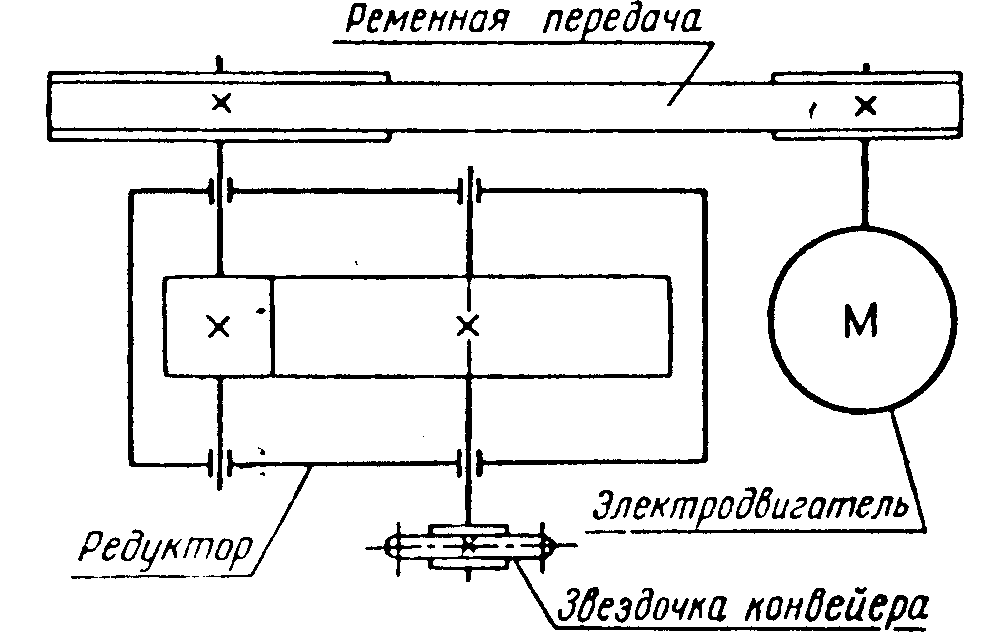

Рис.1. Схема привода
Таблица 1
Величина |
Варианты |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Р3, кВт |
2 |
2,5 |
3 |
3.5 |
4 |
4,5 |
5 |
5,5 |
6 |
6,5 |
ω3, рад/с |
2π |
2,2π |
2,3π |
2,5π |
2,7π |
2,8π |
3π |
3,2π |
3,3π |
3,4π |
Представить расчетно-пояснительную записку с полным расчетом привода и чертежи, указанные преподавателем.
К. т. н., проф. ___________________ В.Н. Кривохижа
