6.2 Маршрутизация подуровня заполнения таблиц коммутации
МСЭ-Т [11] представил рекомендации для процесса маршрутизации на Ш-ЦСИО: с возможностью эмуляции в ней услуг доставки информации узкополосных ЦСИО (У-ЦСИО); поддерживаемой возможностями системы сигнализации № 7 [14].
Данные рекомендации относятся ко второму подуровню сетевого уровня модели ВОС (Рисунок 4.3).
Поэтапно рассмотрим процесс маршрутизации на Ш-ЦСИО.
Этап: интерфейс пользователь - сеть. Пользователь инициирует запрос услуги посредством соответствующего оконечного оборудования Ш-ЦСИО и посредством этого оконечного оборудования задает следующую информацию.
Для услуг, характерных Ш-ЦСИО:
подробную информацию по запросу широкополосной услуги (включая дополнительную услугу);
номер вызываемой стороны;
номер вызывающей стороны;
прочую информацию, необходимую для установления соединения.
Для услуг доставки информации У-ЦСИО в режиме КК:
подробную информацию по запросу узкополосной услуги (включая дополнительную услугу);
подробную информацию по запросу широкополосной услуги;
номер вызываемой стороны;
номер вызывающей стороны;
прочую информацию, необходимую для установления соединения (включая запрос дополнительной услуги).
Оконечное оборудование преобразует эту информацию в сообщение установления соединения согласно рекомендации Q.2931 [13], которое передается на исходящий коммутатор местных ВК.
Этап: исходящий коммутатор местных ВК. Исходящий коммутатор местных ВК использует:
характерную для вызова информацию, содержащуюся в сообщении установления соединения согласно рекомендации Q.2931;
данные профиля индексов абонента в памяти коммутатора;
информацию, связанную с маршрутизацией и хранимую либо в памяти коммутатора, либо в удаленной базе данных, к которым сделан запрос;
административные условия и условия окружающей среды
для обработки информации маршрутизации данного конкретного соединения и для использования в последующих коммутаторах ВК в соединении.
Таким образом, исходящий коммутатор местных ВК определяет минимальные ресурсы сети, необходимые для поддержки запроса услуги. Эти параметры транспортируются через сеть посредством подсистемы пользователя
Ш-ЦСИО B-ISUP (B-ISDN User Part) и третьим уровнем подсистемы передачи сообщений MTP-3 (Message Transfer Part)) системы сигнализации № 7.
Этап: транзитные коммутаторы ВК. Каждый транзитный коммутатор ВК будет принимать параметры маршрутизации, генерированные предшествующим коммутатором ВК. Эти параметры будут использоваться в качестве основы соответствующего исходящего маршрута. Кроме того, параметры маршрутизации могут быть дополнительными или модифицированными, например, для включения самых последних данных в историю соединения.
Этот процесс продолжается до тех пор, пока не будет, достигнут входящий коммутатор местных ВК или не будет отказа в соединении из-за соответствующей ситуации на сети.
Входящее и исходящее адресное сообщение содержит следующие поля параметров, которые могут быть использованы для процессов маршрутизации.
Ш-ЦСИО:
номер вызываемой стороны;
категория вызывающей стороны;
возможность широкополосной доставки информации;
скорость ячеек;
счетчик задержек на распространение.
У-ЦСИО в режиме КК:
номер вызываемой стороны;
категория вызывающей стороны;
возможность узкополосной доставки информации;
возможность широкополосной доставки информации;
скорость передачи ячеек;
счетчик задержек на распространение.
Входящее и исходящее начальное адресное сообщение может содержать другие параметры, наличие которых может влиять на выбор маршрута для вызова. Такими параметрами являются:
номер вызывающей стороны;
идентификатор национального/международного вызова;
максимальная транзитная задержка при передаче из конца в конец;
выбор транзитной сети.
Перечисленные параметры содержат полную сигнальную информацию, необходимую для выполнения маршрутизации в Ш-ЦСИО.

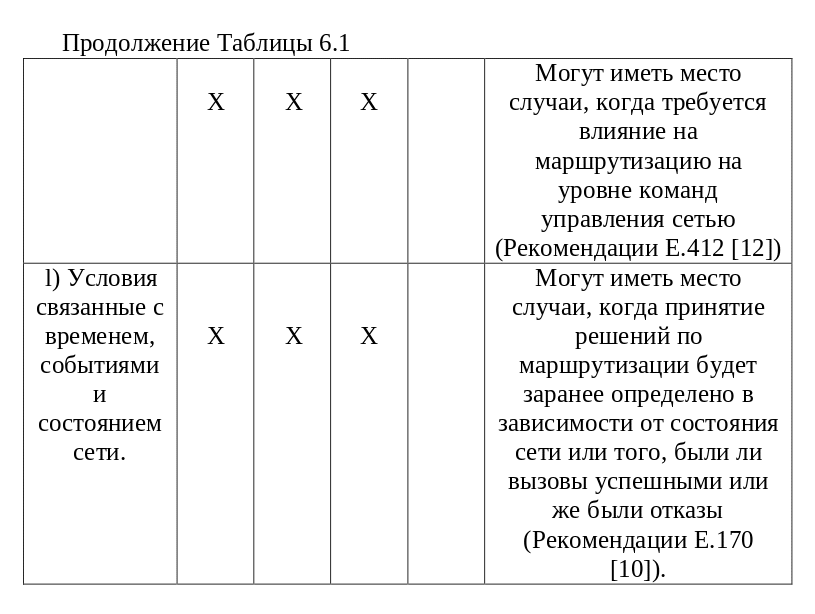

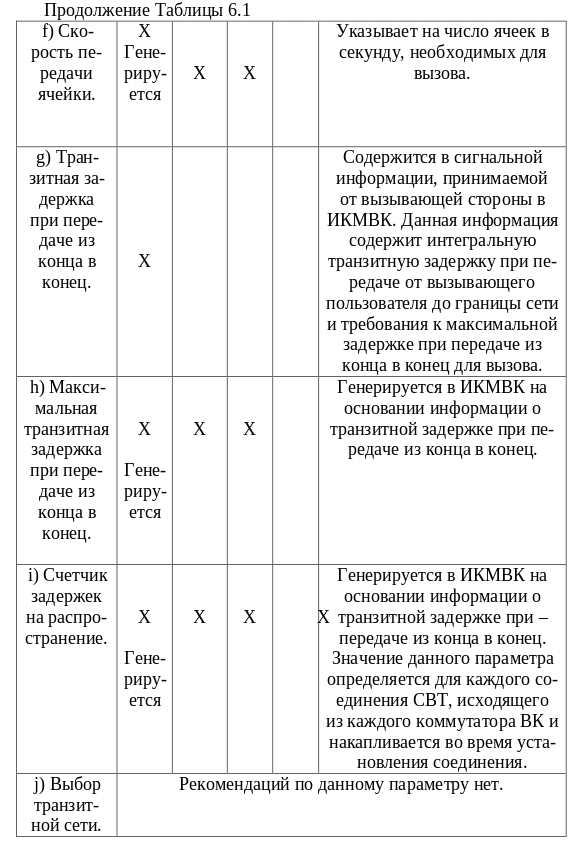

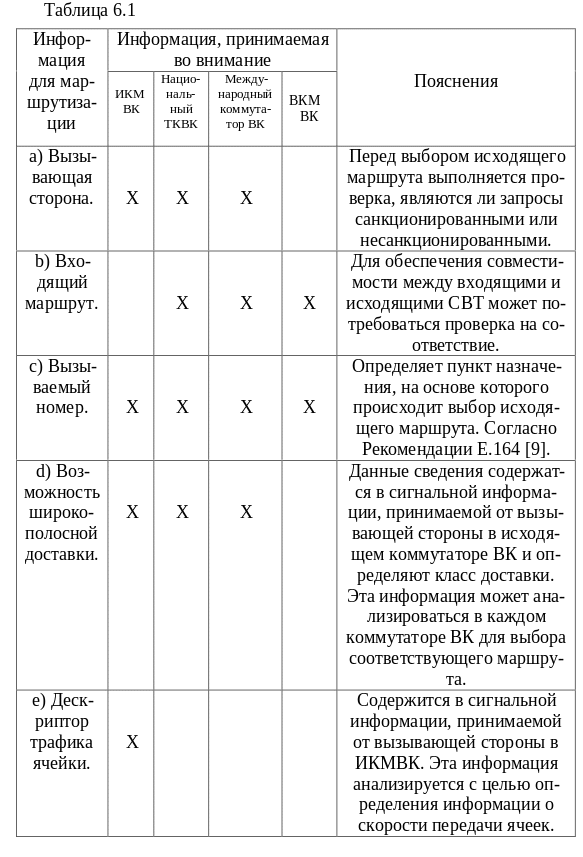

В таблице 6.1 представлен полный перечень информации, необходимой маршрутизации в узлах Ш-ЦСИО.
