Графика и форматирование страниц.

Редактор Word имеет специальные возможности для работы с графикой и рисунками. Под графикой (рисованные изображения) – то, что создается в режиме разметки страницы (Вид | Разметка страницы) с помощью панели инструментов Рисование, рисунки – изображения, импортируемые командой Вставка | Рисунок. Рисованные изображения, как правило, состоят из нескольких простейших элементов (линий, окружностей), при этом для каждого элемента этого изображения создается свой слой, что позволяет накладывать элементы друг на друга (например, закрыть часть окружности непрозрачным прямоугольником, масштабировать различные элементы независимо друг от друга). Рисунок же ведет себя как один большой простейший элемент и все действия осуществляются над рисунком в целом.

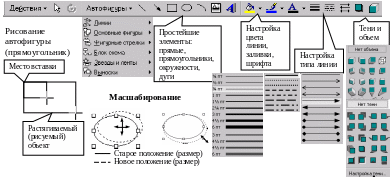

Использование панели Рисование

Ч тобы включить в документ рисованное изображение необходимо перейти в режим разметки страницы (Вид | Разметка страницы) и вывести на экран панель инструментов Рисование.

Автофигуры – группа готовых геометрических фигур, включающих в себя основные фигуры (линия, прямоугольник, окружность, фигурные стрелки, скобки). Рисование: выбрать автофигуры, навести указатель мыши на место вставки, нажать левую кнопку мыши и не отпуская ее рстянуть автофигуру до требуемого размера. К автофигуре (кроме линии и полилинии) может быть присоединен текст (вызвать контекстное меню объекта и выбрать пункт Добавить текст) – данный текст становиться частью автофигуры и перемещается вместе с ней. Действия – список команд, доступных на данный момент.

Примечания. Если в момент рисования держать нажатой клавишу SHIFT то рисуются правильные фигуры (квадраты, окружности), если CTRL то фигуры рисуются из центра. Если при перемещении фигуры держать SHIFT то фигура перемещается только строго по горизонтали или вертикали, если CTRL то происходит копирование фигуры (то есть старая остается на месте и появляется новая фигура). Если при масштабировании фигуры держать SHIFT то происходит равномерное (пропорциональное масштабирование), если CTRL то масштабирование относительно центра.

Выделение графических объектов. Контекстное меню.

Для изменения размера, цвета или заполнения существующей фигуры ее необходимо выделить. Любой элемент, нарисованный средствами Word выделяется однократным щелчком по нему левой кнопки мыши, чтобы выделить группу объектов нужно последовательно выделять каждый объект в группе, удерживая при этом клавишу SHIFT. Можно воспользоваться кнопкой Выбор объектов, расположенной рядом с меню Действия. После нажатия этой кнопки объекты выделяются однократным щелчком; если нажать левую кнопку и не отпуская ее растянуть появившийся пунктирный прямоугольник, то Word выделит все графические объекты, которые будут полностью охвачены этим прямоугольником. Любой графический объект в Word имеет контекстное меню – список допустимых команд. Контекстное меню вызывается однократным щелчком правой кнопки мыши над объектом и, как правило, содержит пункты: вырезать, копировать, вставить, добавить текст / изменить текст, группировка, порядок, формат автофигуры.

Меню Действия панели рисование

Группировать	Объединяет выделенную группу объектов в один.
Разгруппировать	Разбивает объект на составные части; все они остаются выделенными.
Порядок	Помещает выделенный объект (группу) на один слой вверх или вниз.
Сетка	Все возможные позиции графических объектов дискретны, то есть они перемещаются с некоторым шагом. Данный пункт позволяет настроить этот шаг. По умолчанию шаг = 0.25см.
Выровнять / распределить	Выровнять – позволяет выравнивать группу выделенных объектов по какому-либо краю группы; Распределить – позволяет распределить группу выделенных объектов равномерно по заданному направлению (например, штриховку)
Повернуть /отразить	Позволяет повернуть объект (группу) на заданный угол (в градусах) или получить зеркальное отражение объекта относительно горизонтальной или вертикальной линий.
Изменить автофигуру	Позволяет преобразовать одну автофигуру в другую без изменения размеров (например, вписать овал в прямоугольник)
