Помещение / Рабочая плоскость / Изолинии (e)
Значения в Lux, Масштаб 1 : 282
Р асположение поверхности в помещении:
В ыделенная точка:
(0.000 m, 0.000 m, 0.850 m)
Растр: 128 x 128 Точки |
|
|
|
|
Ecp [lx] |
Emin [lx] |
Emax [lx] |
Emin / Ecp |
Emin / Emax |
314 |
61 |
773 |
0.196 |
0.079 |

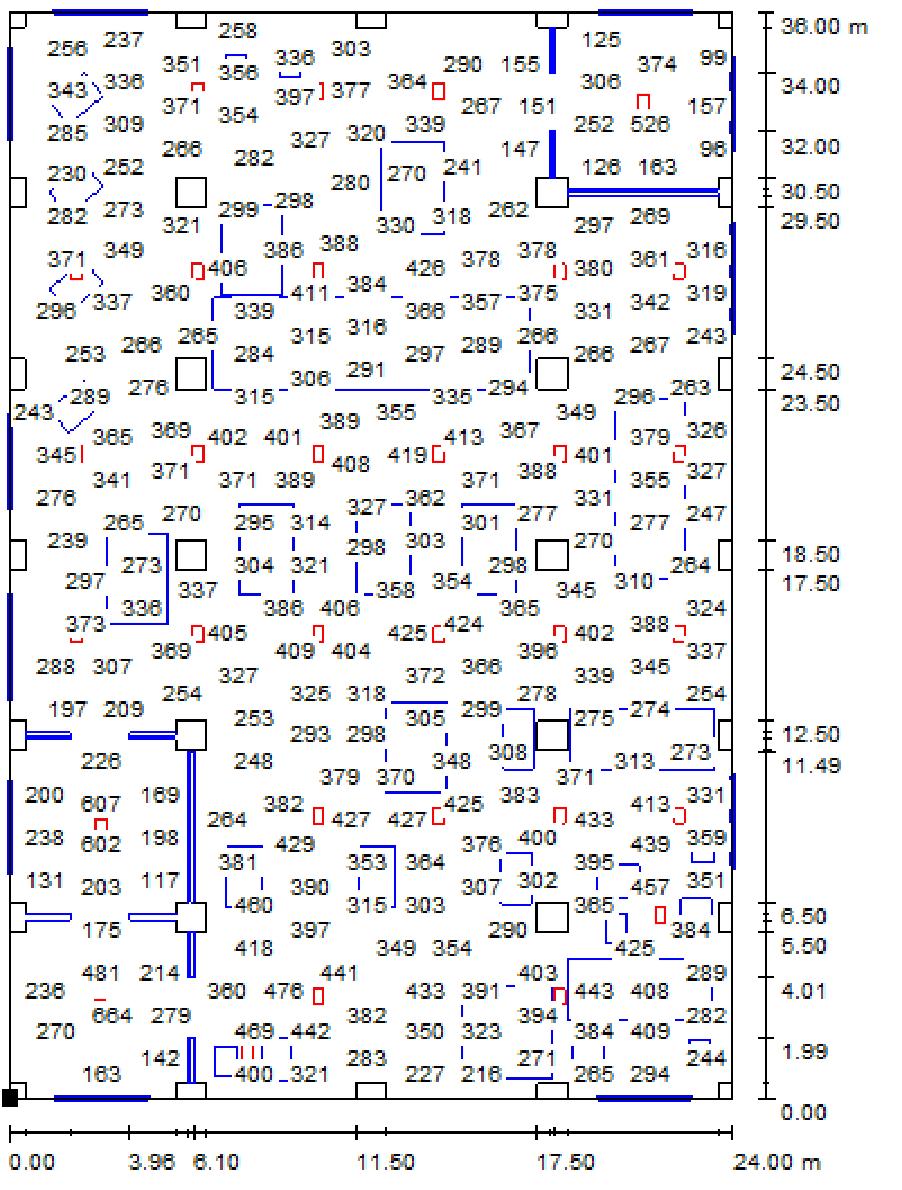

Помещение / Рабочая плоскость / График значений (e)
Значения в Lux, Масштаб 1 : 282
Не все расчетные данные могут быть представлены.
Расположение поверхности в помещении:
В ыделенная точка:
( 0.000 m, 0.000 m, 0.850 m)
Растр: 128 x 128 Точки |
|
|
|
|
Ecp [lx] |
Emin [lx] |
Emax [lx] |
Emin / Ecp |
Emin / Emax |
314 |
61 |
773 |
0.196 |
0.079 |
Промышленные светильники ledel l-Industry 96/11712/120/д/cr
Модификации |
L-industry NEW 96 |
Напряжение питания переменного тока, В |
от 140 до 265 |
Частота, Гц |
50±10% |
Напряжение питания постоянного тока, В |
от 200 до 250 |
Марка светодиода |
OSRAM OSLON OSRAM DURIS |
Рабочий ток светодиодов, мА |
350 150 |
Коэффициент мощности драйвера, cos q |
≥0,9 ≥0,95 |
Коэффициент пульсаций |
<10% <1% |
Потребляемая мощность, Вт |
120 |
Светоотдача с одного светодиода, лм |
121 50 |
Количество светодиодов, шт. |
96 224 |
Общий световой поток, лм |
11616 11200 |
Цветовая температура, К |
4500-6000 |
Габаритные размеры ВхДхШ мм. |
107х527х326 |
Масса, кг |
7,0 |
Температура эксплуатации, °С |
от - 60 до + 50* |
Вид климатического исполнения |
УХЛ 1 |
Класс защиты от поражения электрическим током |
1 |
Степень защиты светодиодного модуля |
IP66 |
LEDEL L-Industry 96/11712/120/Д/CR освещения промышленных объектов,
складов, логистических центров / Паспорт светильника
Место выхода света 1:
Изображение светильников дается в фирменном каталоге.
Классификация светильников по CIE: 100 Место выхода света 1:
CIE Flux Code: 45 78 96 100 81
LEDEL L-Industry 96/11712/120/Д/CR освещения промышленных объектов, складов, логистических центров / UGR-Таблица
Светильник: LEDEL L-Industry 96/11712/120/Д/CR освещения промышленных объектов, складов, логистических центров
Лампы: 96 x LED, 1.2 Вт
Значения UGR рассчитываются согласно CIE публ. 117. Spacing-to-Height-Ratio = 0.25.
|
Помещение / Ведомость светильников |
|
36 Шт. |
LEDEL L-Industry 96/11712/120/Д/CR |
Изображение |
|
освещения промышленных объектов, складов, светильников дается в |
|
|
логистических центров |
фирменном каталоге. |
|
№ изделия: L-Industry 96/11712/120/Д/CR |
|
|
Световой поток от светильников: 11712 lm |
|
|
Мощность светильников: 120.0 W |
|
|
Классификация светильников по CIE: 100 |
|
|
CIE Flux Code: 45 78 96 100 81 |
|
К
омплектация:
96 x LED, 1.2 Вт (Поправочный коэффициент
1.000).
Архитектурная часть представляет собой цех размерами 36м в длину и 24 м в ширину, высотой 10м. В данном цехе располагаются два склада высотой 4 м. В цехе имеется 10 окон, но их не достаточно для освещения всего цеха. Стены и пол выполнены из бетона с коэффициентом отражения 0,5, рабочая поверхность имеет коэффициент отражения 0,1. В цехе основную часть занимают станки, так же имеются 3 мостовых крана.
Для улучшения освещенности цеха были выбраны светодиодные лампы LEDEL L-Industry 96/11712/120/Д/CR. Данные лампы выбраны из-за хороших показателей отдачи светового потока и надежности. Данные лампы так же имеют маленькое потребление электрической энергии. Они имеют меньший коэффициент пульсации, чем другие виды ламп и они при включении загораются мгновенно.
