Лабораторна робота n4. Випробування проміжних реле серії рп-23, рп-18, рп-252 і вказівного реле серії ру-21.

Мета роботи: ознайомитися з принципом роботи, пристроєм, схемами включення, призначенням проміжних і допоміжних реле; навчитися знімати характеристики реле; ознайомитися із способами збільшення коефіцієнта повернення реле.

Коротка теорія:

Проміжне реле постійного струму РП-23

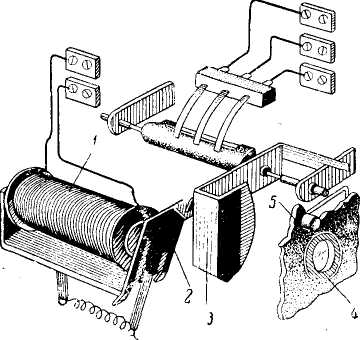

Рис. 4.1. Конструкція реле РП-23

Проміжні реле є допоміжними й застосовуються, коли необхідно одночасно замикати або розмикати кілька незалежних кіл або коли потрібно реле з потужними контактами для замикання й розмикання кола з більшим струмом.

Під дією зворотної пружини 5 шток 4 з рухливими контактами 3 перебуває в крайньому верхньому положенні. При цьому замикаючі контакти розімкнуті, а розмикальний контакт 3 замкнутий. Якір 2% упираючийся в шток 4, відтягнутий нагору. При підключенні обмотки реле до напруги, що перевищує напругу його спрацьовування, якір 2, притягаючись до полюса електромагніта 1, впливає на шток 4, переміщаючи його вниз і перемикаючи контакти. Після відключення обмотки реле повернення рухомої системи в початковий стан відбувається під дією зворотної пружини 5. Реле монтується на штоці 6.

Ці реле виготовляють на номінальні напруги - 24, 48, 110, 220 В постійного струму; вони чітко спрацьовують при напрузі . Час замикання контактів при номінальній напрузі , а споживана обмоткою реле потужність

Вказівні реле

Вказівні реле слугують для одержання інформації про спрацьовування, повернення, дію або розмикання різних апаратів у схемах захисту й автоматики. На Рис. 4.1. показане вказівне реле 1, що сигналізує дія захисту на відключення вимикача. При

Сигнал Сигнал

а) б)

Рис. 4.2. Схеми включення вказівних реле.

Рис. 4.3. Конструкція вказівного реле типу РУ-21.

спрацьовуванні захисту по обмотці реле 1 проходить струм, що приводить реле 1 у дію.

Через короткочасність проходження струму в обмотці вказівних реле вони виконуються так, що сигнальний прапорець і контакти реле залишаються в спрацьованому стані доти, поки їх не поверне на місце обслуговуючий персонал.

Зазначені реле виготовляються для послідовного (Рис. 4.2.,а) і паралельного (Рис. 4.2,6) включення. Реле послідовного включення більше зручні й тому мають досить широке застосування. Загальний вид вказівного реле типу РУ-21 наведений на Рис. 4.3.

З появою струму в обмотці 1 якір реле 2 притягається й звільняє прапорець 3. Останній падає під дією власної ваги, приймаючи вертикальне положення. У цьому положенні прапорець видний через скляне віконце 4. Повернення прапорця в початкове положення здійснюється вручну кнопкою 5.

Хід роботи:

1. Ознайомитися з правилами техніки безпеки при роботі на випробувальному стенді.

2. Ознайомитися з призначенням, параметрами, характеристиками проміжних і допоміжних реле, способами збільшення коефіцієнта повернення.

3. Зібрати схему випробування реле РП-23 згідно малюнку 4.2.

4. Визначити характеристики реле: коефіцієнт повернення, напругу спрацьовування, напругу відпуску, час спрацьовування, час відпуску, споживану потужність реле РП-23.

5. Визначити характеристики реле: коефіцієнт повернення, напругу спрацьовування, напругу відпуску, час спрацьовування, час відпуску, споживану потужність реле РП-18.

6. Визначити характеристики реле: коефіцієнт повернення, напругу спрацьовування, напругу відпуску, час спрацьовування, час відпуску, споживану потужність реле РП-252.

7. Визначити характеристики реле: коефіцієнт повернення, напругу спрацьовування, напругу відпуску, час спрацьовування, час відпуску, споживану потужність реле РУ-21.

8. Підключити в коло обмотки реле РП-23 додатковий опір, визначити коефіцієнт повернення реле. Порівняти коефіцієнт повернення при включеному додатковому опорі і за відсутності додаткового опору.

9. Зробити висновки по роботі, порівняти всі типи реле між собою.

Контрольні питання:

1. Що таке коефіцієнт повернення реле, від чого він залежить і як визначається.

2. Схема включення реле, що дозволяє змінювати коефіцієнт повернення.

3. Розрахунок додаткового опору.

4. Збільшення коефіцієнта повернення шляхом поліпшення конструкції реле.

5. Призначення, схема включення, конструкція проміжних реле.

6. Порівняння різних типів проміжних реле.

7. Призначення, принцип дії, конструкція, схема включення вказівного реле.

8. Для чого необхідно збільшувати коефіцієнт повернення реле.

9. Порівняти способи підвищення коефіцієнта повернення реле.

а) РП-23	б) РП-18	в) РП-252	г) РУ-21

Рис. 4.1. Зовнішній вигляд проміжних і вказівних реле.

Рис. 4.4. Схема випробування проміжних реле РП-23, РП-18, РП-252 і вказівного реле РУ-21.
