Лабораторна робота n3. Випробування реле напруги серії рн-54, реле зсуву фаз рн-55.
Мета роботи: ознайомитися з пристроєм, принципом роботи реле напруги серії РН-54; навчитися визначати основні параметри реле напруги серії РН-54.
Коротка
теорія:
Реле
напруги РН-50 по конструкції мало
відрізняється від реле РТ-40. Обмотки
реле напруги включаються в схему через
двухполуперіодний випрямляч, у коло
якого вводиться один або два додаткових
резистори. Випрямлений струм має
пульсуючий характер, однак індуктивність
обмотки реле зменшує пульсацію струму
й електромагнітної сили, тому вібрація
якоря практично відсутня. На відміну
від реле струму реле напруги не має
механічного гасителя вібрації якоря.
Шкала реле проградуйована при включенні
одного резистора. Щоб одержати шкалу
уставок, удвічі більшу, необхідно
включити обидва резистори. Споживана
потужність для всіх реле
Коефіцієнт повернення для максимальних реле не менш 0,8, а для мінімальних не більше 1,25.
Включаючи
обмотку реле на напругу мережі
безпосередньо або через трансформатор
напруги, одержимо реле, що реагує на
величину напруги мережі
.
Дійсно,
,
але струм у реле
де
—
опір обмотки реле;
— напруга на затискачах реле.
Отже,
або
з урахуванням, що
,
.
Це означає, що поводження реле
визначається напругою мережі. При русі
якоря зміна повітряного зазору
не викликає зміни потоку й сили
;
у цьому складається важлива відмінність
реле напруги від струмових реле.
Причина цього полягає в тім, що
при зменшенні
зростає індуктивний опір обмотки реле
спричиняє зменшення струму в реле
.
Одночасно із цим зменшується й опір
магнітного кола реле
.
При
цьому вплив зміни струму
компенсується відповідною зміною
магнітного опору
. У результаті чого магнітний потік реле
залишається незмінним.
Хід роботи:
Ознайомитися з правилами техніки безпеки при роботі на випробувальному стенді.
Ознайомиться із застосуванням випрямних елементів в реле, схемою включення, характеристиками РН-54, РН-55.
Зібрати схему випробування реле напруги серії РН-54 згідно малюнку 3.3.
Зняти характеристику залежності часу спрацьовування реле РН-54 від величини прикладеної напруги при Uр=0.8-2Uср.
Визначити коефіцієнти повернення при уставках, вказаних на шкалі реле.
Перевірити відсутність вібрації контактів реле при Uр=1.05Uср і Uр=1.5Uср
Зміряти споживчу потужність реле серії РН-54 при номінальній напрузі.
Перемкнути реле на діапазон 2x, визначити коефіцієнти повернення при уставках, вказаних на шкалі реле.
Зібрати схему випробування реле серії РН-55 згідно малюнку 3.4.
Зняти характеристику залежності часу спрацьовування реле РН-55 від величини прикладеної напруги при Uр=0.8-2Uср.
Визначити коефіцієнти повернення при уставках, вказаних на шкалі реле.
Перевірити відсутність самоходу реле РН-55 за відсутності струму і відсутності напруги.
Зробити висновки по роботі. Порівняти реле серії РН-54 і серії РН-55.
Контрольні питання:
Переваги і недоліки реле з випрямлячами в порівнянні з електромагнітними реле змінного струму.
Способи збільшення коефіцієнта повернення.
Принцип дії реле напряму потужності.
Пристрій, принцип дії, схема включення реле серії РН-54.
Пристрій, принцип дії, схема включення реле серії РН-55.
Схеми випрямляння, що використовуються в реле.
Причини вібрації електромагнітного реле змінного струму. Спосіб зменшення вібрації за допомогою включення реле через випрямляч.
Способи регулювання уставок реле РН-54. Як змінити ціну ділення в 2 рази.
Відмінності реле РН-54 і РН-55.
Змінюються чи ні коефіцієнти повернення реле серії РН-54 при перемиканні ціни ділення в 2 рази і чому.
Змінюється чи ні час спрацьовування реле серії РН-54 при зміні величини прикладеної напруги і чому.
Рис. 3.1. Зовнішній вигляд реле напруги РН-54.
Рис. 3.2. Зовнішній вигляд реле зсуву фаз РН-55.
Рис. 3.3. Схема випробування реле напруги РН-54.

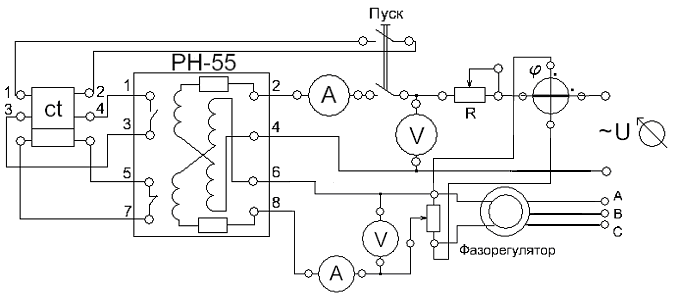

Рис. 3.4. Схема випробування реле зсуву фаз РН-55.
