МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ СУМСЬКИЙ ДЕРЖАВНИЙ УНІВЕРСИТЕТ
КАФЕДРА ЕЛЕКТРОЕНЕРГЕТИКИ
МЕТОДИЧНІ ВКАЗІВКИ ДО ВИКОНАННЯ ЛАБОРАТОРНИХ РОБІТ
З КУРСУ
"РЕЛЕЙНИЙ ЗАХИСТ та АВТОМАТИКА"
для студентів спеціальностей
6.000008, 6.090603
всіх форм навчання
Суми СУМДУ 2007
Укладачі В.С. Ноздренков
В. І. Романовский
Кафедра електроенергетики
Зміст
Правила техніки безпеки 5
Лабораторна робота №1. 7
Випробування реле струму серії РТ-40. 7
Лабораторна робота № 2. Випробування індукційних реле струму серії РТ-81. 11
Лабораторна робота N3. Випробування реле напруги серії РН-54, реле зсуву фаз РН-55. 16
Лабораторна робота N4. Випробування проміжних реле серії РП-23, РП-18, РП-252 і вказівного реле серії РУ-21. 20
Лабораторна робота N5. Випробування пристроїв для створення витримки часу. 24
Список використаних джерел 29
Правила техніки безпеки
I. Вступ.
До роботи з лабораторним стендом допускаються студенти, які:
не знаходяться у стані алкогольного, наркотичного сп'яніння;
були ознайомлені викладачем з лабораторним стендом та його електро небезпечними частинами;
вивчили дану інструкцію;
були опитані викладачем по даній інструкції;
розписалися у журналі з охорони праці.
II. Перед початком роботи:
Викладач перевіряє:
цілісність та справний стан лабораторного стенду;
надійність з'єднання лабораторного стенду з контуром заземлення;
цілісність ізоляції проводів, якими буде збиратися електрична схема;
цілісність ізоляції електрокабеля живлення лабораторного стенду та розетки, до якої він підключається.
надійність роботи пристроїв вмикання-вимикання електроживлення лабораторного стенду;
знаходження регулятора ЛАТРа у мінімальному положенні;
вірність зібраної студентами електросхеми відповідно до електросхеми, даної у методичному посібнику по виконанню лабораторної роботи.
III. Під час роботи:
Студенту заборонено.
самостійно змінювати електросхему;
торкатися одночасно лабораторного стенду та заземлення;
торкатися металевих контактів клем;
самостійно вмикати та вимикати лабораторний стенд, якщо робота стенду не загрожує життю людини;
виконувати роботу на лабораторному стенді не відповідну до інструкцій методичного посібника по виконанню лабораторної роботи.
IV. Після закінчення роботи:
Студент повинен:
повідомити викладача про закінчення роботи;
після відключення викладачем лабораторного стенду розібрати зібрану ним електросхему.
V. Дії студента у аварійних ситуаціях, спричинених невідповідною роботою лабораторного стенду:
Студент повинен:
негайно повідомити викладача про роботу лабораторного стенду не у нормальному режимі:
підсилений гул ЛАТРу;
поява диму;
підсилене іскріння пристроїв, які входять до складу лабораторного стенду;
загорання лабораторного стенду;
виникла небезпека життю людини.
Лабораторна робота №1. Випробування реле струму серії рт-40.
Мета роботи: ознайомитися з пристроєм, принципом роботи струмових реле серії РТ-40; навчитися виявляти механічні несправності реле; навчитися визначати основні параметри реле серії РТ-40.
Коротка теорія:
Р
еле
струму РТ-40 використовують П-подібну
магнітну систему з поперечним рухом
якоря. На полюсах магнітопроводу 1
розташовані дві обмотки реле 2, які можна
з'єднати між собою послідовно або
паралельно. Рухома система реле
складається з Г-подібного сталевого
якоря 8, рухливого контакту 6 і механічного
гасителя вібрації якоря . У якості
протидіючої служить спіральна пружина
3, одним кінцем пов'язана з віссю рухливої
системи, а другим – з покажчиком уставки.
Змінюючи положення покажчика уставки,
можна безупинно змінювати натяг пружини,
її протидіючу силу й струм спрацьовування
реле. Реле має електромагнітну систему
з Z-образним якорем, з яким жорстко
скріплена рухома частина контакту,
нерухомі частини контакту розташовані
на корпусі.
Реле
має як замикаючий контакт так і
розмикальний. Якір у початковому
положенні й контакт у розімкнутому
стані утримуються спіральною пружиною
й обмежуючим упором. При проходженні
струму по обмотці реле електромагнітна
сила
прагне притягти якір до полюсів
електромагніта, цьому перешкоджає
протидіюча сила
обумовлена силою пружини
і силою тертя
.
При струмі, рівному або більшому струму
спрацьовування, сила
перевищує силу
,
якір реле 8 повертається й пов'язаний з
ним рухомий контакт 6 замикає (розмикає)
кероване електричне коло. Рухома система
реле повертається в початкове положення
при струмі повернення; коефіцієнт
повернення-
.
Рис. 1.1. Конструкція реле РТ-40;
1 - магнітопровід. 2 - обмотка. 3 - пружина, 4 - шкала, 5 - важіль, б - рухливі контакти, 7 - нерухомі контакти, 8 - якір.
При
переміщенні покажчика уставки з
початкового положення в кінцеве струм
спрацьовування збільшується у два рази.
Шкала відградуйована в амперах для
схеми послідовного з'єднання обмоток
реле. Перемикання обмоток реле з
послідовного з'єднання на паралельне
збільшує струми спрацьовування, зазначені
на шкалі 4, у два рази. Споживана потужність
реле різної чутливості при мінімальної
уставці знаходиться в межах
Проходження по обмотці реле несинусоїдальних
струмів, що виникають, наприклад,
внаслідок насичення трансформаторів
струму при короткому замиканні, приводить
до посиленої вібрації рухливої системи
реле і його відмові. Для зниження вібрації
в реле струму поряд з механічним гасителем
застосовується магнітопровід з ділянками,
що насичуються, які робляться звуженими.
Хід роботи:
Ознайомитися з правилами техніки безпеки при роботі на випробувальному стенді.
Ознайомитися з пристроєм, принципом дії, алгоритмом перевірки реле серії РТ-40.
Зібрати схему випробування реле серії РТ-40 згідно малюнку 1.2.
Визначити параметри спрацьовування реле серії РТ-40. Визначити напругу спрацьовування, струм спрацьовування, час спрацьовування при плавному збільшенні струму і поштовховому збільшенні струму. Провести п'ять вимірів і визначити розкид параметрів.
Визначити параметри відпуску реле серії РТ-40. Визначити напругу відпуску, струм відпуску, час відпуску. Провести п'ять вимірів і визначити розкид параметрів.
Перевірити шкалу уставок реле серії РТ-40 при паралельному і послідовному з'єднанні обмоток. Для кожного значення уставки провести п'ять вимірювань, обчислити середнє значення.
Побудувати криву залежності часу спрацьовування від співвідношення Iр/Icp для одного значення струму спрацьовування для реле серії РТ-40. Значення Iр/Icp=0.8; 1.0; 1.1; 1.2; 1.5; 2.0; 4.0; 8.0; 10-15.
Перевірити відсутність вібрації і іскріння контактів при Iр=1.05Iср; Iр=2Iср для реле серії РТ-40.
Зробити висновки по роботі.
Контрольні питання:
Відмінність в конструкціях магнітних систем реле змінного і постійного струму.
Способи регулювання коефіцієнта повернення реле серії РТ-40.
Причини появи вібрації контактних систем електромагнітних реле і способи зменшення її.
Пояснити, чому коефіцієнт повернення у реле постійного струму менший чим у реле змінного струму.
Пояснити, чому ціна ділення шкали уставок змінюється в 2 рази залежно від того, як включені секції обмоток (паралельно або послідовно).
Пояснити, чому є залежність часу спрацьовування від струму спрацьовування в реле серії РТ-40.
Електромагнітне реле має замикаючі і розмикаючі контакти. Який час буде більшим при спрацьовуванні реле – на розмикання або на замикання.
Принцип роботи електромагнітних реле.
Заходи по зменшенню вібрації в реле змінного струму.
Як підключити реле змінного струму в ланцюг постійного струму. Як підключити реле постійного струму в ланцюг змінного струму. Які будуть особливості роботи електромагнітних реле в цих випадках.
Що таке коефіцієнт добротності реле, як він визначається і для чого призначений.
Рис. 1.2. Зовнішній вигляд реле серії РТ-40.

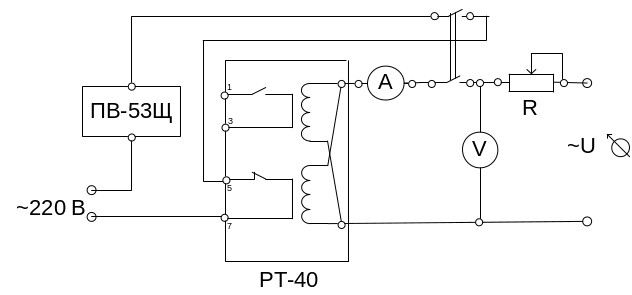

Рис. 1.3. Схема випробування струмового реле РТ-40 на замикання.
Рис. 1.4. Схема випробування струмового реле РТ-40 на розмикання.
