Автомат горения

При горении топлива в котле растет давление пара и если факел погас, то давление в котле падает.

Самый экономичный режим, когда топлива горит ровно столько, чтобы компенсировать падение давление пара при его расходе.

За количеством подаваемого топлива в котел следит «Автомат горения». На автомате котел работает с большим КПД чем при ручном регулировании горения на 2-3 %.

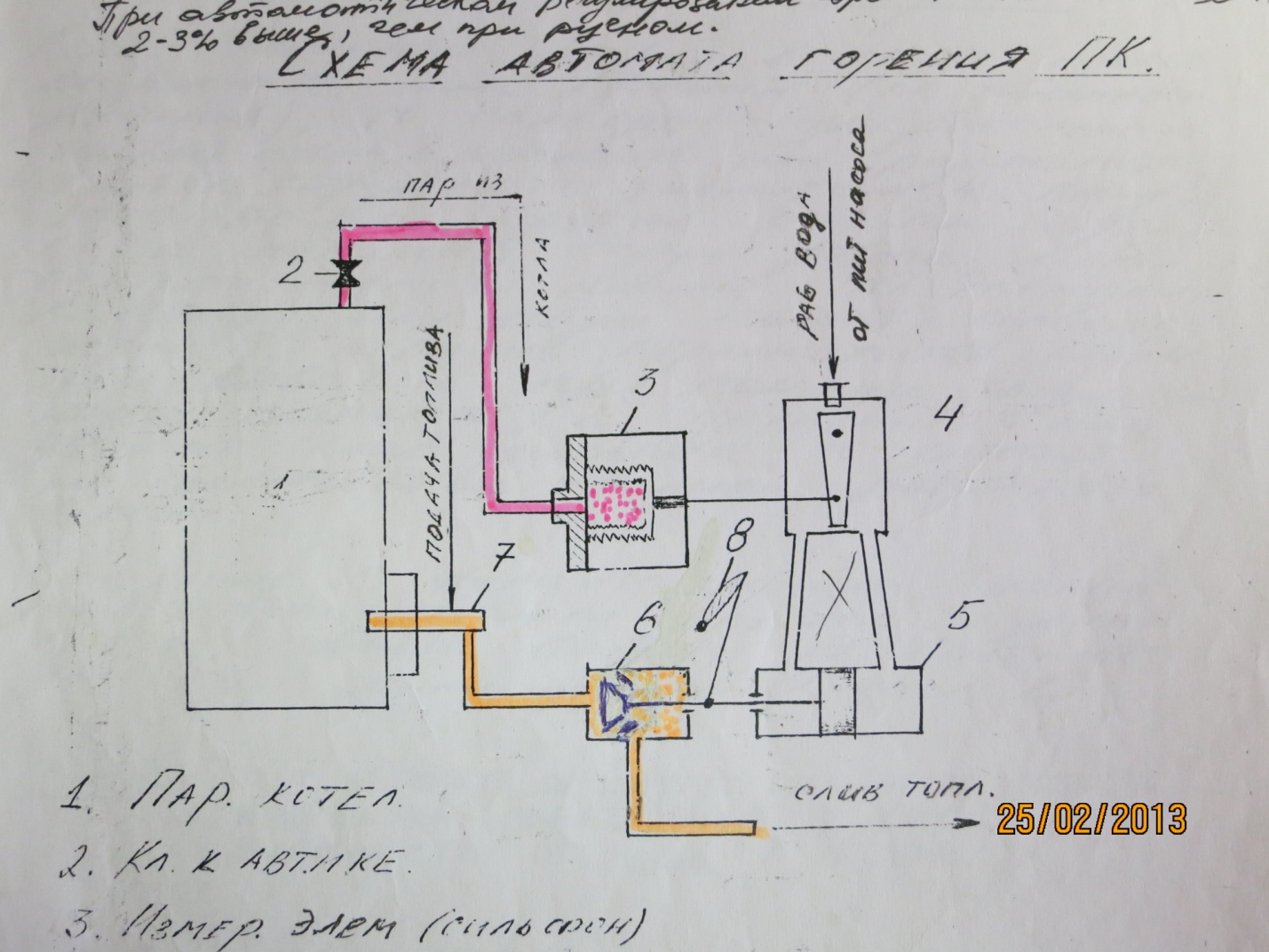

1/ паровой котел 2/Кл. к автоматике 3/Измерительный элемент (сильфон)

4/Усилитель (струйный), 5/Исполнитель (сервомотор) 6/ Регулирующий клапан

7/ форсунка 8/ Возд заслонка.

Принцип действия автомата горения

Мы понимаем, что ели котел пускать котел и останавливать –то это не экономично. Лучше в процесс горения отрегулировать оптимально: снижать горение и увеличивать горение путем изменения количества подаваемого топлива и воздуха.

Регулировать этот процесс под силу автомату горения.

Если давление пара в котле начнет возрастать или падать относительно заданного значения, то сильфон измерительного устройства 3 сжимается или разжимается, трубка струйного усилителя 4 поворачивается по или против часовой стрелки (вправо или влево от нейтральной оси) и направляет струю рабочей воды в правую или левую полость сервомотора 5. Поршень переместится вправо или влево и при помощи регулирующего клапана 6 уменьшит или увеличит слив топлива, а значит и количество топлива подаваемого в котел.

Синхронно (одномоментно) с увеличением или уменьшением подачи топлива в котел изменяется количество подаваемого воздуха от вентилятора при помощи воздушной заслонки 8.

ЭТОТ АВТОМАТ РЕГУЛИРУЕТ КОЛИЧЕСТ ТОПЛИВА И ВОЗДУХА ПОДАВАЕМЫХ В КОТЕЛ В ЗАВИСИМОСТИ ОТ ДАВЛЕНИЯ ПАРА.

Теплый ящик

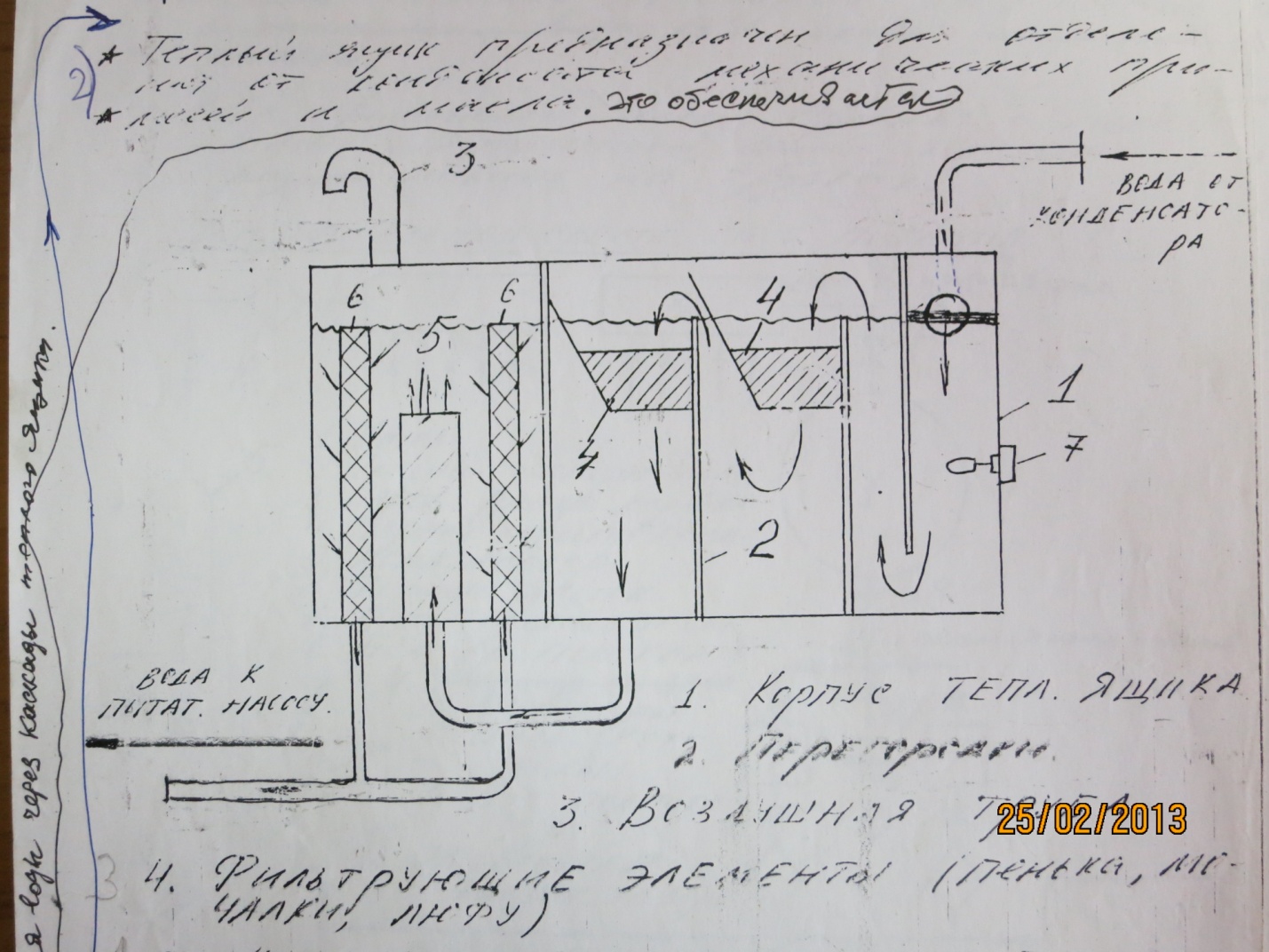

1/ Корпус теплого ящика 2/Перегородки 3/Воздушная труба 4/Фильтрующие элементы 5/Кокс, активированный уголь, антрацит 6/Ткань х/б, шерсть, махра, паралон 7/ поплавковый регулятор уровня.

Теплый ящик предназначен для очистки конденсата и добавочной воды от механических примесей, масла.

Это обеспечивается небольшой скоростью прохождения через каскады теплого ящика.

Теплый ящик-это прямоугольная цистерна, закрытая сверху съемными крышками. Внутри он разбит на несколько последовательно сообщающихся между собой отсеков (каскадов), в которых устанавливаются фильтрующие элементы.

Пополняется Теплый ящик автоматически: при срабатывании датчика 7 вкл. Насос и качает из запасной цистерны котельной воды.

Система питания котла

Служит для подготовки и подачи котловой воды в котел.

Вода применяется только пресная с отсутствием солей (практически дистиллят), т. к. на трубах после кипения может оставаться накипь.

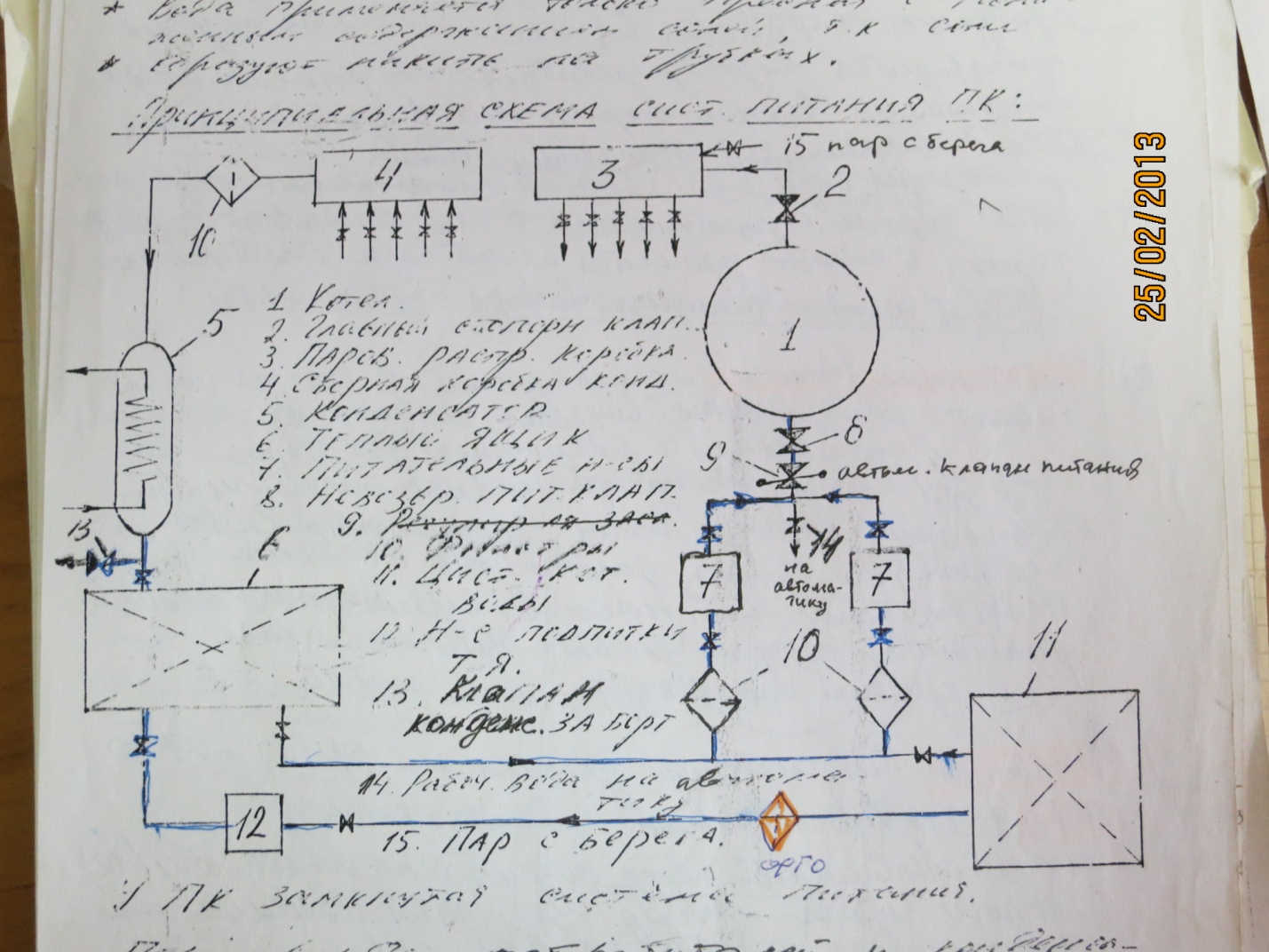

ПРИНЦИПИАЛЬНАЯ СХЕМА ПИТАНИЯ КОТЛА

Рисовать не обязательно. Она есть ранее в начале темы.

Питательная вода должна быть подогрета до температуры, близкой к температуре котельной воды. Это уменьшает тепловые напряжения в котле. Для этого подогрев производят в водоподогревателях, обогреваемых отработанным паром или в экономайзерах котлов с помощью отходящих газов котла.

Подогрев питательной воды путем смешивания ее с греющим паром осуществляется в специальных аппаратах –ДЭАРАТОРАХ, в которых удаляется из питательной воды газы, кислород и углекислоты.

Питательные насосы используемые в котельных установках бывают:

Центробежные, вихревые, центробежно-вихревые, поршневые и различные эжекторы.

Правилами Регистра предусматривается, что на каждый котел должно быть не менее двух независимых питательных насосов, суммарная производительность которыз должна быть не менее 3-х кратной производительности котла.

Фильтры питательной системы делятся на ФГО (грубой очистки) и ФТО.

ФГО- в основном бывают сетчатого типа.

Их устанавливают перед подпиточным 12 теплого ящика и перед котловыми питательными насосами на трубопровод добавочной свежей воды.

ФТО – устанавливаются на напорной части между питательным насосом и питательным клапаном 8 котла.

По конструкции они могут быть разными, но должны гарантированно очищать питательную воду от масла.
