2.3. Выбор материалов

Основным материалом, применяемым при изготовлении столярных изделий, являются древесина и древесные материалы в виде фанеры, столярных, стружечных и волокнистых плит. Применение плитных материалов упрощает конструкцию и технологический процесс производства изделий.

При выборе материалов необходимо знать условия, в которых предполагается эксплуатировать изделие, ожидаемые нагрузки, которые будут действовать на отдельные узлы и детали изделия, и руководствоваться физико-механическими свойствами материалов. Немаловажный фактор, подлежащий учету - стоимость материалов, так как не менее 50 % от общей стоимости будущего изделия составляет стоимость материалов.

Для ориентации напомним, что предприятия обычно получают следующие древесные материалы:

1)Массив - доски разного сорта, разных пород, обрезные или необрезные, доски, как правило, сырые; заготовки определенных размеров, сорта и породы. Размеры массивных материалов указаны по ГОСТам: Пиломатериалы хвойных пород Пиломатериалы лиственных пород Заготовки из древесины хвойных пород Заготовки лиственных пород	ГОСТ 8486-86Е ГОСТ 2695-83 ГОСТ 2695-83 ГОСТ 7897-83
2) Плиты столярные, стружечные, волокнистые. Размеры и марки плит указаны по ГОСТам и ТУ Плиты столярные Плиты древесностружечные Плиты древесноволокнистые Плиты древесноволокнистые твердые с лакокрасочным покрытием	ГОСТ 13715-78 ГОСТ 10632-89 ГОСТ 4598-86 ГОСТ 8904-81

Таблица № ???

Кроме перечисленных выше основных материалов, предприятия практикуют изготовление своими силами щитов пустотелых, а также щитов со стружечным, сотовым или другим заполнением. Щиты изготавливаются необходимых для производства размеров и на меньший размер не раскраиваются.

Стекла и зеркала выбираются в соответствии с ГОСТами:

стекло полированное листовое	ГОСТ 7132-78
стекло для мебели	ГОСТ 6799-80
зеркала для мебели	ГОСТ 15469-82.

Таблица №

Мебельная фурнитура - ручки, замки, петли стяжки, направляющие и другие виды фурнитуры выбираются по каталогам ВПКТИМ.

Мебельная фурнитура - ОСТ 13.40-84. Посмотреть в Интернете

Варианты фурнитуры, необходимые для проектируемых мебельных изделий даны в приложении к настоящим указаниям.

Выбор облицовочных материалов является существенным для окончательной компоновки и внешнего вида изделия.

Здесь необходимо решить следующие вопросы:

а) вид облицовки пластей для лицевых, боковых и внутренних поверхностей изделия: шпон натуральный, (строганый, лущеный), шпон синтетический, ламинированная плита, декоративный бумажный слоистыйпластик, натуральная древесина массивных деталей;

б) порода натурального шпона;

в) цвет шпона - натуральный, отбеленный, подкрашенный;

г) направление волокон шпона на каждом участке изделия (простой набор - в рост, поперек; фигурный набор - в елочку, шашечный и др.).

Облицовочные материалы Шпон и фанера Плиты фанерные Фанера общего назначения с наружными слоями из шпона лиственных пород Фанера общего назначения с наружными слоями из шпона хвойных пород	ГОСТ 8673-82 ГОСТ 3916.1-96 ГОСТ 3916.2-96
Шпон строганый	ГОСТ 2977-82
Шпон лущеный	ГОСТ 99-96
Материал кромочный на основе бумаг, пропитанных термореактивными полимерами	ТУ13.771-84
Пленки на основе пропитанных бумаг с глубокой степенью отверждения смолы	ТУ 13.160-84
Пластик бумажно-слоистый, декоративный	ГОСТ 9590-76

Возможны различные варианты решения этих вопросов. Необходи­мо, однако, иметь в виду, что применение сложных наборов, связано с уве­личением трудозатрат и стоимости изделия. Поэтому оно может быть оп­равдано лишь в случаях безусловного повышения эстетической ценности изделия, особенно для деталей, работающих на изгиб, должно учитываться направление волокон облицовочного шпона, поскольку от него зависит прочность и жесткость детали.

Из облицовочных материалов можно назвать декоративный бумаж­но-слоистых пластик, который находит сейчас все более широкое распро­странение. Бумажно-слоистый пластик применяют как декоративное по­крытие для крышек обеденных столов, табуретов, буфетов и индивидуаль­ной кухонной мебели, крышек, дверец, сидений, детской мебели. Наконец, бумажно-слоистый пластик может применяться и в мебели для жилых^ комнат в сочетании с натуральной древесиной (для отделки передних сте­нок, ящиков, дверец и т. п.).

Бумажно-слоистый пластик изготавливается всевозможных расцве­ток и рисунков с глянцевой или матовой поверхностью. Выпускаются так­же пластики, имитирующие натуральную древесину.

Пластик выбирается по ГОСТу - пластик декоративный бумажно-слоистый ГОСТ 9590-76;

• д) облицовывание кромок: какие из четырех кромок каждого щита должны иметь облицовку, какой облицовочный материал (шпон* кроме ч ный материал).

Клеевые материалы подбираются, в соответствии с используемым технологическим процессом исходя из требований, предъявляемых к прочности и долговечности клеевых соединений.

В технологическом процессе производства изделий из древесины широко используются следующие клеевые материалы:

поливинилацетатная дисперсия (ПВА) марок ДФ48/5С, Д50С, Д50В - для склеивания массивной древесины, крепления шкантов, бобы­шек при сборке узлов;

/карбамидоформальдегидные смолы и клеи марок КФ-МТ, КФ-Б, КФ-Ж, КФ-БЖ - для облицовывания щитовых деталей мебели;

каучуковые (88Н, КС-1) и латексные клеи (ЛНТ-1, Л-4, Л-7) - для каширования;

клеи-расплавы марок КРУС, КРС - для облицовывания кромок щитов; клеевая нить КН (ТУ 13-215-80) - для ребросленвання шпона. 2.4. Компоновка изделия

Следующим этапом проектирования является компоновка изделия в определенном масштабе (чаще всего 1:10 или 1:5) на миллиметровке.

Вычерчиваются разрезы изделия в трех проекциях. Если изделие сложное, то количество разрезов может быть и больше трех. Выбор поло­жения секущих плоскостей и количество разрезов должны быть такими, чтобы на разрезах были показаны все основные элементы конструкции из­делия.

Так, например, в нашем случае (см. рис. 1), при совмещенном показе фронтальной и горизонтальной проекций шкафа с разрезами, достаточно двух разрезов - горизонтального и профильного. При вычерчивании раз­меров должны быть решены все главнейшие вопросы конструкции изде­лия, в частности:

характер компоновки щитов в изделии - вертикально-проходные или горизонтально-проходные стенки;

способ сопряжения задней стенки изделия с корпусом: конструкция и способ установки ящиков и полуящиков; способ установки полок; тип и способ навески дверей (вкладные, накладные, раздвижные, тип притвора двери); крепление опорных элементов.

В нашем случае (рис. 1) корпус шкафа выполнен с вертикально-проходными стенками. Задняя стенка крепится к боковым стенкам внак­ладку. Конструкция ящиков дана в двух вариантах - с гнутоклееной и пла­стмассовой обечайкой. Подвеска ящиков выполнена с помощью деревян­ных направляющих полозков. Все дверцы накладные. Распашные дверцы крепятся к боковым стенкам с помощью четырехшарнирных петель. Опор­ный элемент изделия - плинтусная коробка.

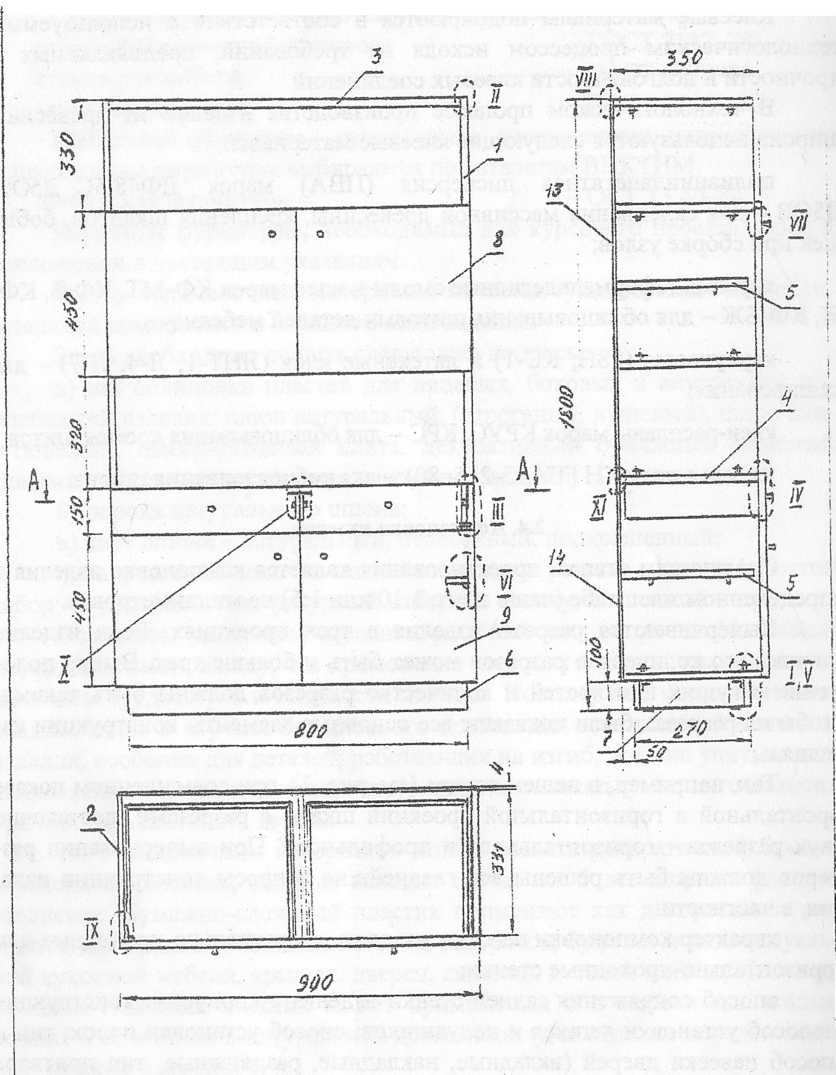

Рис 1 Эскиз мебельного изделия

В процессе работы над компоновкой изделия уточняются размеры и размещение функциональных элементов; уточняются виды и размеры применяемых материалов. Таким образом, решение компоновки - это ком­плексное решение и по функциональным элементам, и в выборе материалов.

Разрабатывая конструкцию изделия, необходимо позаботиться о том, чтобы размеры деталей не были произвольными, а по возможности соот­ветствовали рекомендациям РТМ и нормалям. Размеры сечений брусков выбираются в соответствии с РТМ 08.577-75.

Габаритные размеры щитов, изготовленных из стружечных плит, должны соответствовать утвержденной системе унификации.
