6 Сравнение вариантов планировочных решений секций здания

При разработке проекта было рассмотрено несколько вариантов решений секций здания. Мое внимание кроме использованного привлекли еще два следующих варианта секций здания (рис.7, рис.8)

В обоих вариантах меня заинтересовало объмно-планировочное решение здания. Но с другой стороны, у здания на рис.7 увеличивается количество угловых помещений, что приводит к дополнительным затратам на отопление. А у здания на рис.8 явные проблемы с инсоляцией.

Рис.7 Рис.8

7 Теплотехнический расчет стены, покрытия и заполнения оконного проема

определяется из двух условий:

- из санитарно-гигиенического условия

- условия энергосбережения.

а) Исходя из санитарно-гигиенических условий.

R^о_тр - требуемое сопротивление теплопередачи стены, покрытия, окна.

n=1 (для стены), 0,9(для покрытии)–поправочный коэффициент уменьшения расчетной разности температур для ограждения из таблицы 3*[4];

_в=8,7 Вт/м²·ºС – коэффициент тепловосприятия внутренней поверхности ограждающей конструкции (стен, полов, потолка) из таблицы 4*[4];

t_н= -27 C – расчетная наружная температура воздуха из [2];

t_в= 18C (15C – для чердака) – температура внутри помещения из прил. 4 [1];

t_н= 4,0 (3,0 – для чердака)– нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции ,ºС из таблицы 2*[4].

Д ля чердака:

б).Исходя из энергосбережения.

tот.пер.= -3,4ºС –средняя температура отопительного периода

zот.пер.=202 – число суток отопительного периода

Для чердака:

Из таблицы 1б*[2] путем интерполяции находим

R⁰_тр=3,01 м²·С/Вт (для стены);

R⁰_тр=0,513 м²·С/Вт (для окна);

R⁰_тр=3,34 м²·С/Вт (для чердака)

Приведенное сопротивление теплопередачи ограждающей конструкции следует принимать не менее большего из 2-ух найденных требуемых:

R⁰_тр=3,01 м²·С/Вт (для стены);

R⁰_тр=0,51 м²·С/Вт (для окна);

R⁰_тр=3,34 м²·С/Вт (для чердака)

Определяем термическое сопротивление утеплителя для стены:

αn=23 – коэффициент теплопередачи наружных поверхностей ограждающих конструкций из табл. 6*[4];

δ – толщина отдельного слоя ограждения ,м

λ – теплопроводность каждого конструктивного слоя по прил.3[4] в зависимости от режима помещения табл.1[4] (А – режим);

1.Определяем термическое сопротивление утеплителя для стены:

В качестве утеплителя выбран пеноплекс с коэффициентом теплопроводности _УТ=0,029 из /15/

Принимаем толщину утеплителя Х=80 мм.

Толщина стены =285 мм.

2.Определяем термическое сопротивление утеплителя для чердака:

αn=12 – коэф. теплопередачи наружных поверхностей ограждающих конструкций;

_ЖБ=1,92 – железобетон Прил.3[4].

В качестве утеплителя выбраны пеноплекс с коэффициентом теплопроводности _УТ=0,032 из /15/

_УТ=R_УТ_УТ=3,10,032=0,098 м. Принимаем тощину утеплителя Х=100 мм.

3.Заполнение оконного проема

R₀^тр =0,51 м²·С/Вт

Исходя из условия R_0≥R₀^тр по приложению 6*[4] принимаем тройное остекление в раздельно-спаренных переплетах Rо=0,55 мС/Вт.

Заключение

Запроектирован 14-ти этажный жилой дом из панелей бескаркасной системы на сборных панельных фундаментах для климатических условий г. Липецка; функциональный процесс осуществлен на основе зонирования помещений, приведен теплотехнический расчет стены, покрытия, заполнения оконного проема, разработаны технические чертежи объемно-планировочного и конструктивного решения здания.

Библиографический список

1. СНиП 21-01-97*. Пожарная безопасность зданий и сооружений. -Гостстрой России,-М.: ГУП ЦПП, 1999.-15 с.

2. Безверхов Г.М.Архитектурная композиция гражданских и промышленных зданий. Учебное пособие. – Горький: изд. ГГУ, 1984, 80 с.

3. СНиП 23-01-99. Строительная климатология.- Госстрой России,- М.:ГУП ЦПП, 2000.-58с

4. СНиП 2.08.01-89*. Жилые здания.- Минстрой России, -М.:ГПЦПП,1995. - 16с.

5. СНиП 2.01.01-82. Строительная климатология и геофизика. /Госстрой СССР.-М.: Стройиздат, 1983.-136с.

6. СНиП 2.07.01-89*. Градостроительство. Планировка и застройка городских и сельских поселений.-Гостстрой СССР.- М.: ГП ЦПП, 1994. – 57с.

7. Маклакова Т.Г. «Архитектура гражданских и промышленных зданий: Учебник для вузов».- М.: Стройиздат, 1981.-368 с.: ил.

8. СНиП II-12-77. Защита от шума. - М.: Стройиздат, 1978.–48с.

9. Крупин М.Н.,к.п.№2 «Индексы изоляции воздушного и ударного шума типовых ограждающих конструкций.»

10. Рекомендации по проектированию ж/б крыш с тёплым чердаком для многоэтажных жилых зданий.-М.: Стройиздат, 1986.-24 с.

11. Рекомендации по проектированию полов. (в развитие СНиП 2.03.13-88. Полы.)- АО «ЦНИИпромзданий».- М.: ГУП ЦПП, 1998.

12. Маклакова Т.Г., Нанасова С.М., Бородай Е.Д., Житков В.П. Конструкции гражданских зданий, М.,Стройиздат,1986.-131с.: ил.

13. СНиП 2.04.05-91*. Отопление, вентиляция и кондиционирование.-М.: ГП ЦПП, 1994.-66 с.

14. Шерешевский И. А. «Конструирование гражданских зданий».-Л.:Стройиздат,1981.-176 с.: ил.

15. СНиП 2.04.01-85*. Внутренний водопровод и канализация здания.-Гостстрой СССР.-М.: ГУП ЦПП, 1997.-72 с.

16. Фрилинг Г., Ауэр К. «Человек-цвет-пространство.»Пер. с нем. М., Стройиздат, 1973, 141 с.

17. СНиП II-3-79*. Строительная теплотехника.- Гостстрой России,- М.:ГУП ЦПП,1998.-29с.

18. Проспект фирмы ООО «Пеноплекс».

Основные размеры панелей Таблица№4

название	L	H	A	B	C	D
3НСа	3900	3000	950	800	-	-
	3300	3000	1100	800	-	-
	3600	3000	1200	800	-	-
	5400	3000	1700	800	-	-
3НСб	3900	3000	400	800	400	0
3НС	2100	3000	-	-	400	0
	5400	3000	-	-	-	-

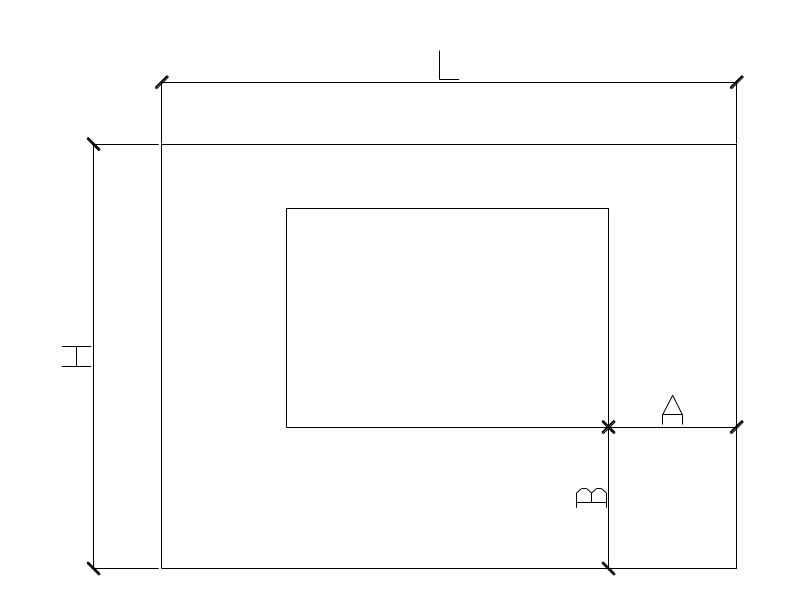

Рис.7.Трехслойная панель тип «а» Рис.7.Трехслойная панель тип «б»
