1. 2 Приборы химической разведки

Войсковой прибор химической разведки (ВПХР) предназначен для определения наличия в воздухе, на местности и на технике отравляющих веществ (ОВ) или АХОВ.

Принцип работы ВПХР заключается в следующем: при просасывании через индикаторные трубки анализируемого воздуха в случае наличия ОВ (АХОВ) происходит изменение окраски наполнителя трубок, по которому приблизительно определяют концентрацию ОВ (АХОВ). Индикаторные трубки (ИТ) (Рис. 8) предназначены для определения ОВ (АХОВ) и представляют собой запаянные стеклянные трубки, внутри которых помещены наполнитель и стеклянные ампулы с реактивами.

Общий вид ВПХР показан на рисунке 5.

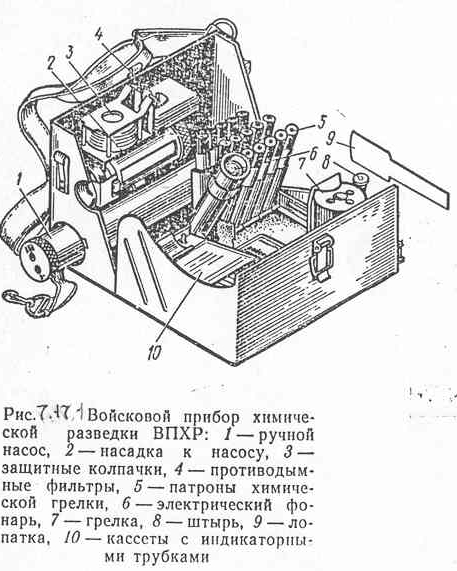

Рис. 5. Общий вид ВПХР: 1- ручной насос; 2- насадка к насосу;

3- защитные колпачки; 4- противодымные фильтры; 5- патроны химической грелки; 6- электрический фонарь; 7- грелка; 8- штырь; 9- лопатка; 10- кассеты с индикаторными трубками

Ручной насос поршневого типа предназначен для прокачивания воздуха через ИТ. С помощью устройств, имеющихся в головке и ручке насоса, вскрывают ИТ и разбивают в них ампулы.

Ручной насос показан на рисунке 6.

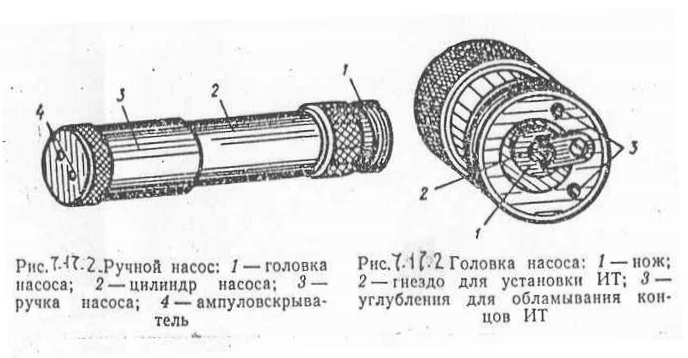

Рис. 6 Ручной насос: 1- головка насоса; 2- цилиндр

насоса; 3- ручка насоса; 4- ампуловскрыватель

Головка насоса показана на рисунке 7.

Рис.7. Головка насоса: 1- нож, 2- гнездо для

установки ИТ; 3- углубление для обламывания

концов ИТ

Индикаторные трубки показаны на рисунке 8.

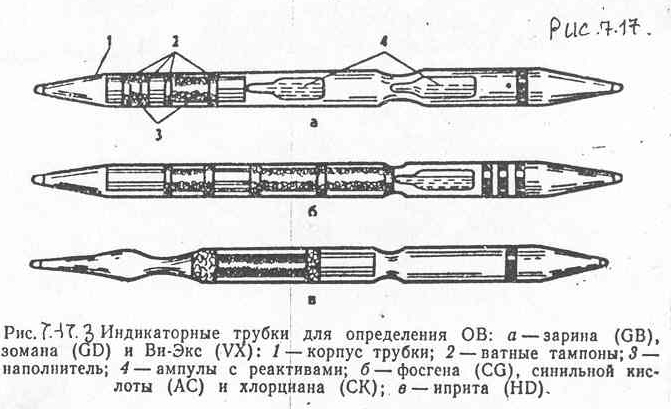

Рис. 8. Индикаторные трубки для определения ОВ: а – зарина,

зомана и Ви-Икс: 1- корпус трубки; 2- ватные тампоны; 3- на-

полнитель; 4- ампулы с реактивами; б – фосгена, синильной

кислоты и хлорциана; в - иприта

Насадка к насосу предназначена для работы в дыму, при определении ОВ на почве, оборудовании и в сыпучих материалах.

Насадка к насосу показана на рисунке 9.

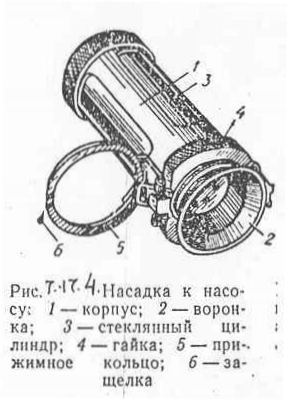

Рис. 9. Насадка к насосу: 1- корпус; 2- воронка; 3- стеклянный

цилиндр; 4- гайка; 5- прижимное кольцо; 6- защелка

Противодымные фильтры используются для определения ОВ (АХОВ) в дыму или воздухе, содержащем пары веществ кислотного характера, а также при определении ОВ в почве или сыпучих материалах.

Защитные колпачки предназначены для предохранения насадки от заражения ОВ, изготавливаются из полиэтилена и имеют отверстия для прохода воздуха.

Грелка служит для подогрева ИТ при пониженной температуре воздуха. Она приводится в действие с помощью химического патрона, который состоит из механической гильзы, ампулы с раствором хлорида меди и пластмассового колпачка. На дно гильзы насыпан порошок магния, закрытый сверху прокладкой из фильтрованной бумаги. Пластмассовый колпачок имеет центральное отверстие, закрытое полистироловой плёнкой. В это отверстие вводится штырь для разбивания ампулы в момент задействования.

Для того, чтобы вскрыть ИТ, необходимо взять насос в левую руку, а трубку в правую, сделать надрез обоих концов ИТ с помощью ножа, расположенного в головке насоса, и обломать надрезанные концы с помощью специальных углублений, имеющихся на головке насоса. Ампулы ИТ разбивают с помощью штырей ампуловскрывателя, расположенного в конце ручки насоса.
