1. 1. 2. 1 Измерение гамма - радиаций (излучений) прибором дп-5в
Для измерения уровней гамма-радиаций на местности экран зонда устанавливается в положение «Г». Зонд на вытянутой в сторону руке упорами вниз удерживается на высоте около одного метра от земли. Измерение проводятся последовательно на поддиапазонах «200», «1000», «100», и далее, пока стрелка микроамперметра не отклонится и не остановится в пределах шкалы. Показание прибора умножается на соответствующий коэффициент поддиапазона, (кроме поддиапазона 200).
Измерение гамма заражённости
местности (объектов) прибором ДП-5В.
Зонд устанавливается в положение буквы «Г», подключаются головные телефоны. При измерении зонд располагается на расстоянии 1 см. от поверхности Земли (объекта) и снимают показания прибора, как указано выше.
1.1.2.3 Обнаружение бета заражения прибором ДП-5В.
Экран зонда прибора устанавливается в положение буквы «Б». Зонд устанавливается в положение 1 см. от земли (объекта). Увеличение показаний прибора на одном и том же поддиапазоне, по сравнению с показаниями по гамма излучению, свидетельствует о наличии бета-заражения.
1.1.3 Комплект индивидуальных дозиметров ДП-22
Комплект ДП-22 предназначен для измерения индивидуальных доз гамма-излучения с помощью карманных прямопоказывающих дозиметров ДПК-50А
( рис. 4). В комплект ДП-22 входит 50 штук индивидуальных дозиметров ДПК-50А, зарядное устройство ЗД-5. ДПК-50А обеспечивает измерение индивидуальных доз гамма-излучения в диапазоне от 2 до 50 Р. Вес одного ДПК-50А – 30г.

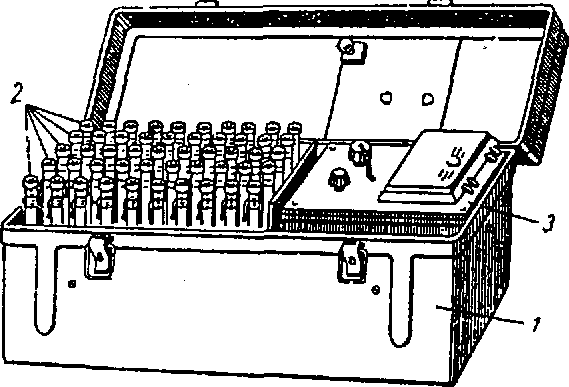

Комплект индивидуальных дозиметров ДП-22 показан на рисунке 3.
Рис. 3. Комплект индивидуальных дозиметров ДП-22: 1 —
укладочный ящик; 2 — дозиметры ДКП-50-А; 3 — зарядное
устройство ЗД-5.
Чтобы привести дозиметр в рабочее состояние, необходимо: отвинтить защитную оправу дозиметра и колпачок зарядного гнезда ЗД-5; повернуть ручку потенциометра ЗД-5 влево до отказа, вставить дозиметр в зарядное гнездо, нажать на дозиметр и, наблюдая в окуляр, плавным вращением ручки потенциометра по часовой стрелке установить изображение нити на «0» шкалы; вынуть дозиметр из гнезда, завернуть защитную оправу дозиметра и колпачок зарядного гнезда.
Экспозиционную дозу излучения определяют по положению нити на шкале отсчетного устройства (рис. 4). Отсчет необходимо производить при вертикальном положении нити, чтобы исключить влияние на показание дозиметра прогиба нити от веса.
Индивидуальными дозиметрами измеряют дозы внешнего облучения людей, работающих на территории, заражённой радиоактивными веществами.
Зарядное устройство питается от двух элементов 1,6-ПМЦ-У-8. Продолжительность работы с одним комплектом источников питания не менее 30 ч.
Дозиметр конструктивно выполненный в виде авторучки (Рис. 4) — ионизационный прибор, позволяющий достаточно точно определить полученную человеком дозу внешнего облучения во время работы носят в кармане одежды.
Дозиметр ДПК-50 показан на рисунке 4.
Рис. 4. Дозиметр ДКП-50-А: б — разрез; в — шкала. 1 — корпус; 2 — ионизационная камера; 3 — визирная нить; 4 — конденсатор; 5 —- внутренний электрод; 6 — упорная втулка; 7 — контактный штырь; 8 — диафрагма; 9 — кольцо; 10 — резьбовое кольцо; 11 — защитная оправа; 12 — фасонная гайка; 13 — окуляр; 14 — шкала; 15 — держатель; 16 — объектив; 17 — втулка.
