3. 1 Определение размеров и площади зоны химического
заражения (ЗХЗ).
Размеры ЗХЗ зависят от количества АХОВ, физических и токсических свойств АХОВ, условий хранения, метеоусловий и рельефа местности. В результате многократных опытов и расчётов составлены таблицы для определения глубины распространения облаков заражённого воздуха с поражающими концентрациями АХОВ на открытой и закрытой местности. В связи с тем, что все вопросы химической опасности нами будут рассмотрены в условиях населённых пунктов, нас будут интересовать данные таблицы, составленной для закрытой местности.
Ширина зоны химического заражения будет зависеть в т. ч. и от вертикальной устойчивости приземного слоя воздуха. При инверсии ширина ЗХЗ будет составлять 3% от глубины, при конвекции 80% и при изотермии 15% от глубины ЗХЗ.
Степень вертикальной устойчивости приземного слоя воздуха для различных погодных условий может быть определена используя рисунок 10.

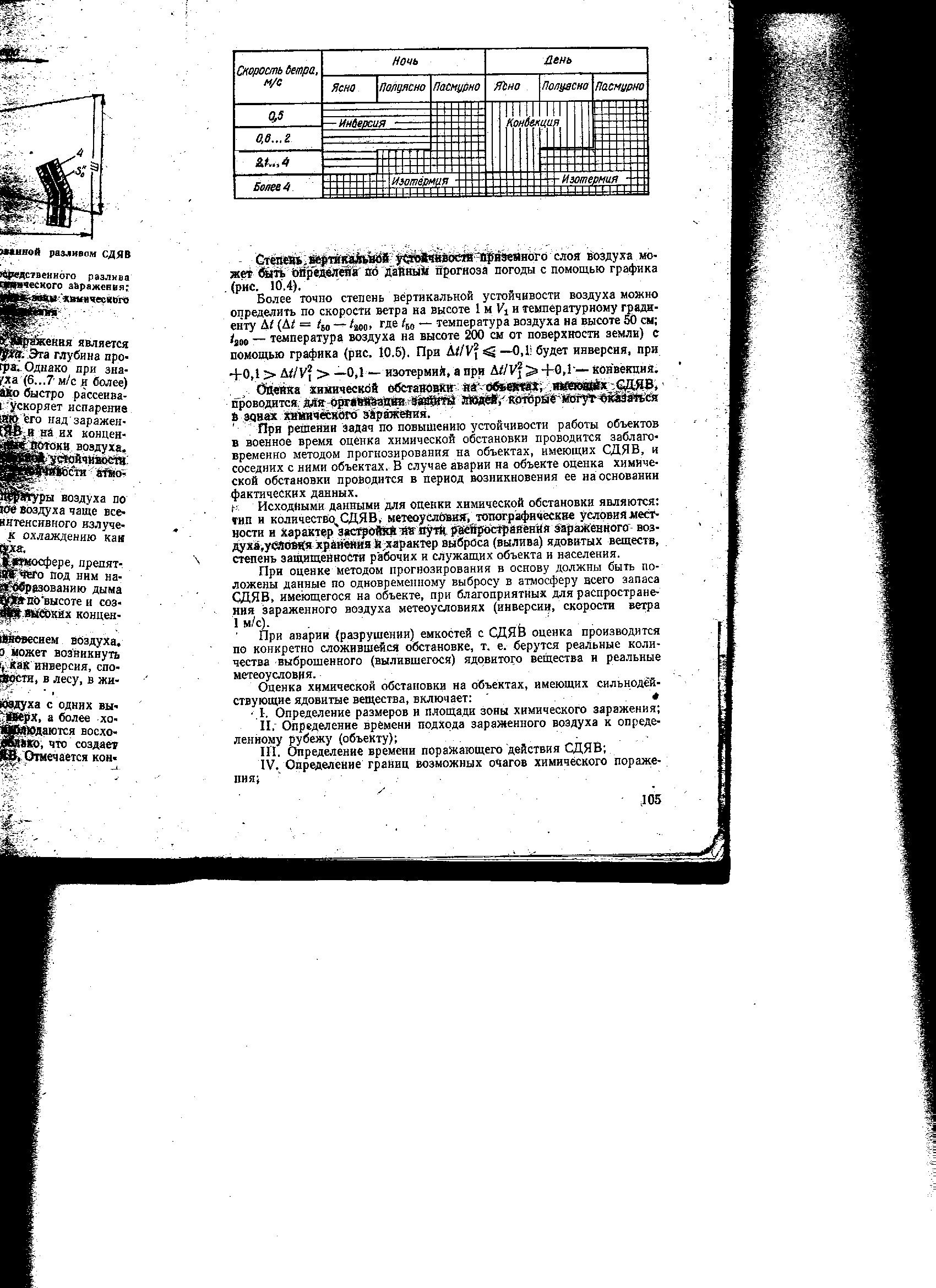

Рис. 10 График для оценки степени вертикальной устойчивости
приземного слоя воздуха по данным прогноза погоды
Пример: Определить размеры зоны химического заражения, если в результате аварии на ХОО разрушилась ёмкость, содержащая 50т. аммиака. День, ясно, скорость ветра 3 м/с. Ёмкость обвалована.
Решение:
а) Определяем степень вертикальной устойчивости воздуха. Используя
рис. 10 определяем, что в дневных условиях, при ясной погоде, при скорости ветра до 4 м/с степень вертикальной устойчивости приземного слоя воздуха - конвекция.
Задача решается по данным таблицы 5.
Таблица 5
Глубины распространения облаков зараженного
воздуха с поражающими концентрациями АХОВ
На закрытой местности, км (емкости необвалованы, скорость ветра– 1м/с)
Наименование АХОВ |
Количество АХОВ в емкости (на объекте), т |
|||||
5 |
10 |
25 |
50 |
75 |
100 |
|
При инверсии – аммиак |
1 |
1,28 |
1,85 |
2,71 |
3,42 |
4,28 |
При инверсии – хлор |
6,57 |
14 |
22,85 |
41,14 |
48,85 |
54 |
При изотермии – аммиак |
0,2 |
0,26 |
0,37 |
0,54 |
0,68 |
0,86 |
При изотермии – хлор |
1,31 |
2 |
3,28 |
4,57 |
5,43 |
6 |
При конвекции – аммиак |
0,06 |
0,08 |
0,11 |
0,16 |
0,2 |
0,26 |
При конвекции – хлор |
0,4 |
0,52 |
0,72 |
1 |
1,2 |
1,32 |
Примечание:
1. Для обвалованных емкостей с АХОВ глубина распространения облака заражения воздуха уменьшается в 1,5 раза.
2. При скорости ветра более 1 м/с применяются следующие поправочные коэффициенты (см. таблицу).
Скорость ветра, м/с |
1 |
2 |
3 |
4 |
5 |
6 |
При инверсии |
1 |
0,6 |
0,45 |
0,38 |
- |
- |
При изотермии |
1 |
0,71 |
0,55 |
0,5 |
0,45 |
0,41 |
При конвекции |
1 |
0,7 |
0,62 |
0,55 |
- |
- |
б) По таблице 5 для 50 тонного аммиака находим глубину
распространения зараженного воздуха при скорости ветра 1 м/с. Она равна 0,16 км (160м).
Для скорости ветра 3 м/с определяем поправочный коэффициент на ветер.
Согласно приложению 2 таблицы 5 он равен 0,62.
Глубина распространения облака зараженного воздуха с поражающей
концентрацией при скорости ветра 3 м/с:
Г = 0,16 ∙ 0,62 = 99 м
в) Определяем глубину 3X3 с учетом обвалованности емкости (приложение 1 таблицы 5)
Г = 99м/1,5 = 66 м
г) Определяем ширину ЗХЗ:
Ш=0,8 . 66м = 53м
Ответ: Глубина ЗХЗ равна 99 м., ширина ЗХЗ равна 53м.
ЗХЗ наносим на карту (схему) местности при фактическом направлении ветра, что поможет правильно принять решение на выполнения ммероприятий по защите населения от воздействия АХОВ, проживающего или работающего в ЗХЗ.
