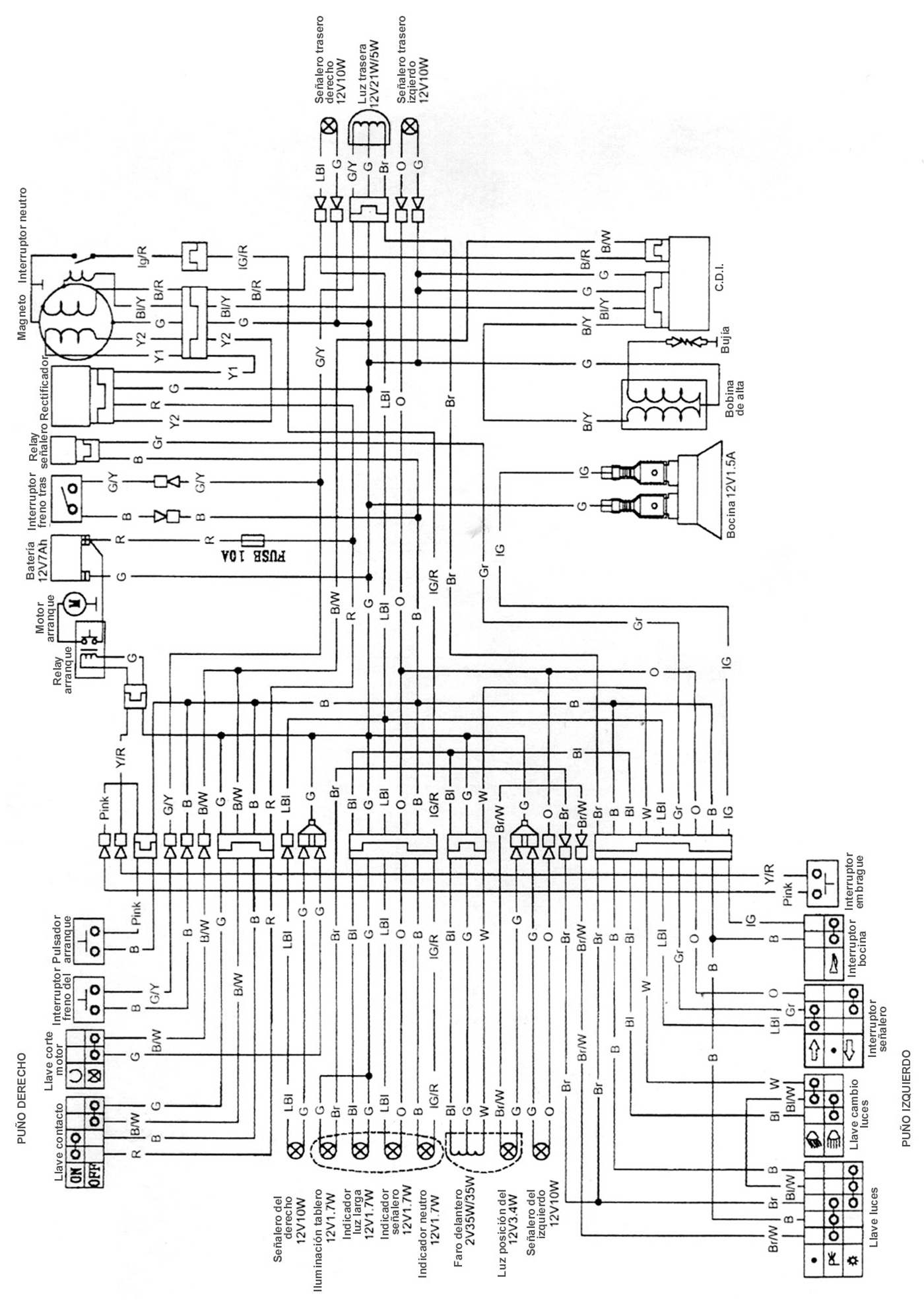

Sistema electrico

CARGA BATERÍA: Conectar como se indica al cargador.

Corriente de carga: 0.7 Amp. Cargar hasta que la tensión permanezca constante por un período min. De 2 hs.

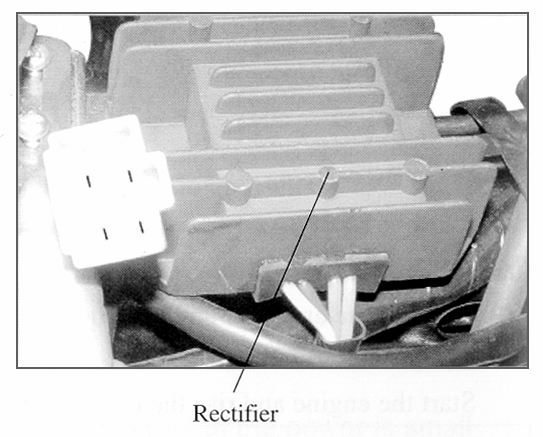

RECTIFICADOR/REGULADOR: Verificación

Medir sobre el conector, lado chicote eléctrico

Entre cable rojo y verde: 12V (igual voltaje que batería)

Entre cable blanco y amarillo: 0.1 a 1.0 Ohms (bobina magneto)

ITEM

MEDIR ENTRE CABLE COLOR

VALOR

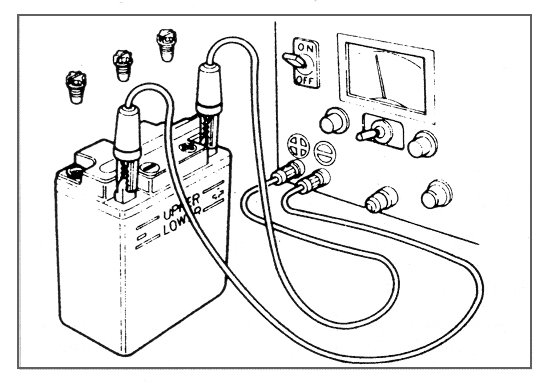

Conectar amperímetro y voltímetro en la batería y medir según tabla siguiente:

BOBINA ENCENDIDO (MAGNETO)

NEGRO/ROJO Y MASA

50-350 OHMS

PULSADOR

AZUL/AMARILLO Y MASA

50-170 OHMS

BOBINA ENCENDIDO (PRIMARIO)

NEGRO AMARILLO Y MASA

3.6 – 4.6 OHMS

INCIO CARGA

4000 RPM

8 500 RPM

8 500 RPM

BOBINA ENCENDIDO (SECUNDARIO

CABLE BUJÍA Y MASA

7.3 – 11 OHMS

1500 RPM

1.3 AMP max

1.3AMP max

1.3AMP max

1500 RPM

0.9 AMP max

3.0 AMP max

3.0 AMP max

VERIFICACION ENCENDIDO: Desconectar ficha del CDI y medir a temperatura ambiente según se indica (del lado del chicote). Si los valores están correctos, reemplazar el CDI.

VERIFICACIÓN MAGNETO.
