Особенности расчета общесплавной водоотводящей сети.

В общесплавной системе водоотведения устраивается одна водоотводящая сеть, по которой отводятся сточные воды всех видов, производственные, хозяйственно-фекальные и дождевые. В период интенсивных дождей, которые повторяются сравнительно редко, расход дождевых вод значительно превосходит расход хозяйственно-фекальных и производственных. Степень загрязнения смеси сточных вод уменьшается за счет разбавления, поэтому оказывается возможным сбрасывать часть этой смеси в водоем без очистки. Сброс воды в водоём во время сильных дождей производится через специальные сооружения - ливнеспуски, устанавливаемые на коллекторах (рис.25).

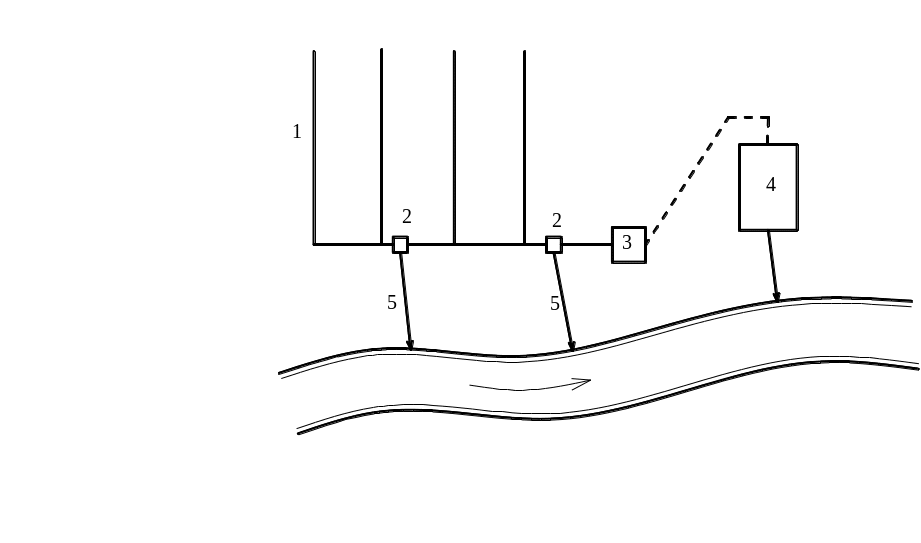

Рис.25. Общесплавная система водоотведения.

1.Трубопроводы уличной сети; 2.Ливнеспуски; 3.Насосная станция; 4.Очистные сооружения; 5.Ливнеотводы.

от ливнеспусков сброс воды производится по трубопроводам, которые называются ливнеотводами. Одним из основных параметров работы ливнеспусков является коэффициент разбавления. Коэффициент разбавления - это отношение расхода дождевых сточных вод, не сбрасываемых в водоем, к расходу сточных вод в сухую погоду, т.е. к суммарному расходу хозяйственно-фекальных сточных вод: .

Определение расчетных расходов на участках общесплавной сети до ливнеспуска сводится к суммированию расчетных расходов хозяйственно-фекальных, производственных и дождевых вод.

Расчетный расход сточных вод на участках сети после ливнеспуска определяется по формуле: , где

q_r - расчетный расход дождевых вод, поступающих в коллектор за ливнеспуском до расчетного участка включительно;

- расход в сухую погоду, поступающий в коллектор, как до ливнеспуска, так и после ливнеспуска до расчетного участка включительно.

Если установлено несколько ливнеспусков по длине коллектора, то расчетный расход на участках сети после этих ливнеспусков находится по формуле:

, где

- сумма не сбрасываемых расходов дождевых вод через все ливнеспуски.

Коэффициент разбавления ливнеспусков рекомендуется определять расчетом в зависимости от гидрологической характеристики и самоочищающей способности водоема и др. условий. Ориентировочно значение коэффициента разбавления можно принимать:

1-2 - при сбросе смеси сточных вод в пределах населенного пункта в водные протоки с расходом более 10м³/с;

3-5 - тоже с расходом от 5 до 10м³/с со скоростью течения не менее 0,2м/с;

0,5-2 - для ливнеспусков у насосных станций;

0,5-1 - для ливнеспусков у очистных сооружений.

По расчетному расходу выполняют гидравлический расчет сети при условии полного заполнения трубопроводов и соблюдения самоочищающих скоростей движения сточных вод. После определения диаметров и уклонов трубопроводов производится проверка на расход в сухую погоду. Проверка заключается в определении скоростей движения сточных вод при суммарном расходе хозяйственно-фекальных и производственных сточных вод по уже рассчитанным диаметрам и уклонам трубопровода. Такая проверка выполняется, если этот расход превышает 10л/с, скорости должны быть не менее величин, указанных в таблице 3.6, в противном случае увеличивают уклон трубопровода.

Таблица 3.6.

Минимальные скорости движения сточных вод при проверке общесплавных

коллекторов на расход в сухую погоду.

Глубина слоя воды в трубопроводах общесплавной сети при расчетных расходах в сухую погоду, см	наименьшая скорость движения сточных вод, л/с
31-40 41-60 61-100 101-150 >150	1,0 1,1 1,2 1,3 1,4
