Минимальные и максимальные глубины заложения трубопроводов.
Глубины заложения трубопроводов определяются в ходе гидравлического расчета. Вместе с тем необходимо иметь в виду, что эти глубины не должны быть меньше минимальной и больше максимальной глубин заложения.
Минимальная глубина заложения определяется из следующих трёх условий:
исключение промерзания труб;
исключение разрушения труб под действием внешних нагрузок;
обеспечение присоединения к трубопроводам внутриквартальных сетей и боковых подключений.
Минимальная глубина, определяемая из условий промерзания, равна:
,
метр , где
hпр - глубина промерзания грунта;
а - величина, зависящая от диаметра трубопровода; а принимается, равной 0,3м, при диаметре труб до 500мм и 0,5м - при большем диаметре.
Для исключения разрушения труб внешними нагрузками расстояние от поверхности земли до верха трубы не должно быть меньше 0,7м. следовательно, минимальная глубина заложения (расстояние от поверхности земли до лотка трубы) равна:
,
метр.
При присоединении внутриквартальной сети к уличной минимальная глубина заложения уличного трубопровода должна быть в месте присоединения не меньше (рис.10) :
L
H
d
D
h
Z2

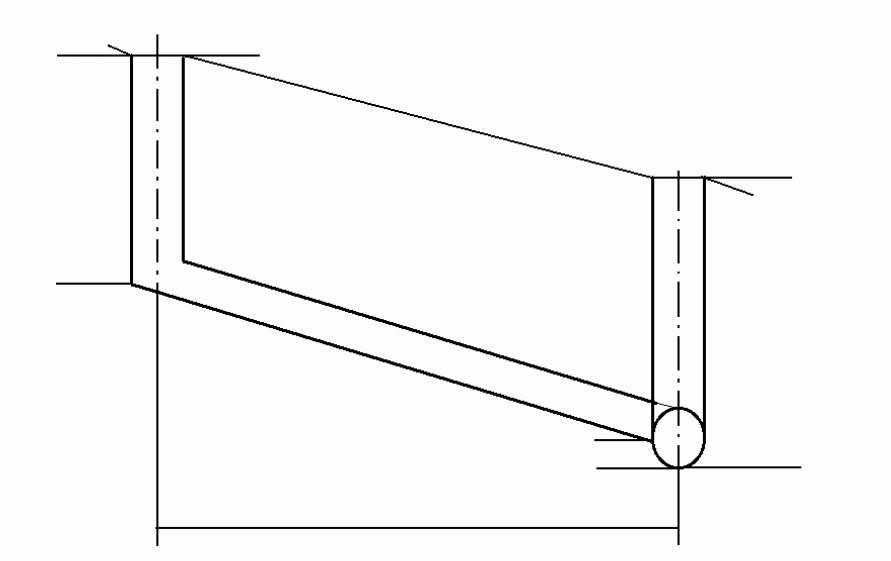

Рис.10. Схема к определению глубины заложения трубопровода.
,
метр.
Э
Z1
Здесь hmin - минимальная глубина заложения внутриквартальной сети в самой удаленной (диктующей) точке. Она вычисляется по формулам, приведенным выше, и из двух величин выбирается большее значение.
-
минимальный уклон внутриквартального
трубопровода, принимается равным 0,008.
-
разность диаметров трубопроводов
уличной и внутриквартальной сетей, м.
z1 и z2 - соответственно отметки поверхности земли в диктующей точке и в начальной точке уличного трубопровода(в точке подключения внутриквартального трубопровода к уличному),м.
L - расстояние от диктующей точки до начальной точки уличной сети ,м.
если уклон поверхности земли внутриквартального трубопровода равен или больше 0,008, то его уклон принимается равным уклону поверхности земли и тогда Н будет равна:
Н =
,
м.
Максимальная глубина заложения трубопроводов при открытом способе производства работ диктуется экономическими и техническими требованиями. Её рекомендуется принимать: в скальных грунтах-4-5м, в мокрых и плывунных грунтах-5-6м, в сухих нескальных грунтах-7-8м.
при закрытом способе прокладки глубина заложения не ограничивается, так как стоимость прокладки практически не зависит от глубины заложения. Однако следует помнить, что закрытые способы строительства значительно дороже открытых.
Способы соединения труб на стыках расчетных участков.
Верхняя точка внутренней поверхности трубы называется шелыгой, нижняя точка - лотком. При решении вопроса о высотном расположении труб на стыках расчетных участков необходимо учитывать следующее. Основным расположением труб по высоте (соединением) на стыках расчетных участков является соединение “шелыга в шелыгу”. При таком соединении отметка шелыги трубы предыдущего участка равна отметке шелыги трубы следующего участка. Тогда разность отметок лотков соответствующих труб будет равна разности диаметров труб (рис.11а). однако, если h2-h1 d2-d1 , при соединении “шелыга в шелыгу” возникает подпор воды, т.е. отметка воды в следующем трубопроводе больше отметки воды в предыдущем (рис.11б). В этом случае соединение выполняют по уровню воды, то есть совмещают отметки воды в предыдущем и следующем трубопроводах (рис.11в). такое соединение применяют и при одинаковых диаметрах, если наполнение на следующем участке трубопровода возрастает (рис.11г). при уменьшении наполнения на следующем участке такое соединение невозможно из-за возрастания отметки лотка следующего трубопровода (рис.11д), поэтому соединение выполняют “шелыга в шелыгу” или по лоткам, что для одинаковых диаметров одно и тоже. В некоторых случаях на следующем участке может получаться меньший диаметр трубопровода. Такая ситуация возникает при резком увеличении уклона трубопровода на следующем участке при незначительном увеличении расхода. Тогда соединение труб следует выполнять по лоткам, следя за тем, чтобы в этом случае не возникло подпора (рис.11е). При возникновении подпора применяют соединение по уровню воды.
Рис.11. Способы соединения труб на стыках расчетных участков.
