Создание швабры
Швабра будет составляться из нескольких примитивных геометрических объектов с использованием уже известных вам преобразований и вспомогательных объектов.
1. Вы уже смоделировали часть сцены и ее следует сохранить. Выберите в меню File (Файл) команду SaveAs (Сохранить как).
2. В появившемся окне диалога введите имя файла и нажмите кнопку Save(Сохранить).
Ваша сцена запишется под указанным именем.
3. Создайте ручку для швабры, выбрав в списке командной панели Create(Создать) значение Extended Primitives (Улучшенные примитивы), затем нажав кнопку Oil Tank (Цистерна).
4. Поверните ручку на -20° вокруг оси Y. Для этого щелкните LM на кнопке Select and Rotate (Выделить и повернуть) и затем на этой же кнопке щелкните RM.
Появится диалоговое окно команды поворота.
5. Щелкните на панели ограничений перемещения кнопку Restrict to Y(Ограничение по оси Y) и введите в диалоговом окне угол поворота по оси Y.
6. Переместите построенную ручку к стене с помощью действий кнопки Move (Переместить). |
|
Перейдем к построению основы швабры.
7. В окне Perspective (Перспектива) создайте объекты Capsule (Капсула) и Box (Параллелепипед).
Эти заготовки показаны на рис. 4.5.
-
Рис. 4.5. Капсула и параллелепипед
8. Выровняйте капсулу по нормали к плоскости параллелепипеда, переключив предварительно видовое окно на Front (Вид спереди). |
|
Используйте для этого инструмент Normal Align (Выровнять нормали). Результат выравнивания показан на рис. 4.6.
9. Щелкните LM на кнопке Restrict to Y (Ограничение по оси Y) и погрузите капсулу до середины в параллелепипед, как показано на рис. 4.7.
10. Выделите капсулу и нажмите на командной панели Create (Создать) кнопку Geometry (Геометрия), в списке укажите вариант Compound Objects (Составные объекты) и нажмите кнопку Boolean (Булевский).
11. В свитке Operation (Тип операции) отметьте переключатель Subtraction (А-В) (Исключение (А-В)), нажмите кнопку Pick Operand В (Указать операнд В) и щелкните LM на параллелепипеде.
|

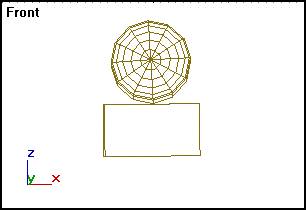

Рис. 4.6. Капсула выровнена по нормали к прямоугольнику |
|

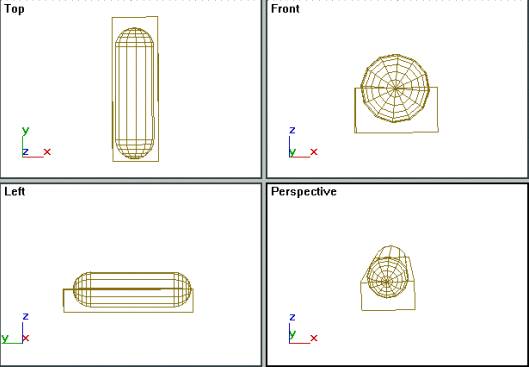

Рис. 4.7. Вид построения в четырех рабочих проекциях |
Результат булевской операции исключения показан на рис. 4.8.
|

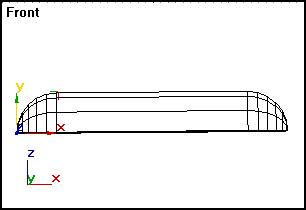

Рис. 4.8. Результат вычитания параллелепипеда |
Имитация щетины
Для имитации щетины швабры выполните следующие шаги:
1. Постройте конус, направленный вершиной вниз.
2. Щелкните LM на кнопке Array (Массив).
Для задания параметров массива раскроется окно диалога Array (Массив).
3. В разделе Array Transformation (Преобразование массива) щелкните на кнопке в строке Move (Переместить), направленной на раздел Totals(Пределы) и задайте значение координаты Y.
Конус будет распределен массивом равномерно по оси Y.
4. Задайте тип дубликатов, помещаемых в массив, поставив переключатель Type of Object (Тип объекта) в положение Instance (Образец).
Определите размерность массива, установив переключатель группы Array Dimensions (Размерность массива) в положение ID, и задайте число элементов в счетчике этой строки.
5. Для имитации щетины достаточно ограничиться двенадцатью элементами.
6. Установите переключатель в положение 2 D, введите значение 2 в счетчик размерности и задайте отклонения по координатам Х и Y. Проверьте введенные значения и нажмите кнопку ОК.
Задан двумерный массив: 2 ряда по 12 элементов. Результат построения приведен на рис. 4.9, а на рис. 4.10 — параметры массива в диалоговом окне.
7. Сгруппируйте созданный массив.
8. Объедините полученное основание со щетиной, используя способ выравнивания по нормали. Результат объединения показан на рис. 4.11. |
|
|
Рис. 4.9. Массив из конусов |
|

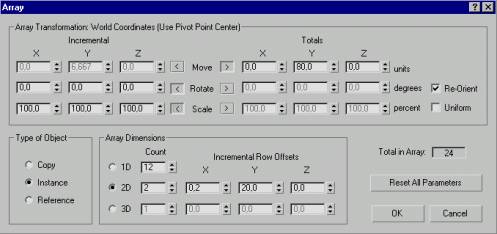

Рис. 4.10. Диалоговое окно Array с параметрами массива |
9. Отмасштабируйте, если в этом есть необходимость, скомпонованный объект и объедините его с ручкой, используя инструменты перемещения и выравнивания.
Готовый для использования в интерьере объект показан на рис. 4.12.
10. Сохраните созданный объект. С этой целью выберите в меню File(Файл) команду Save As (Сохранить как).
11. В появившемся диалоговом окне задайте имя для сохраняемого файла и нажмите кнопку Save (Сохранить).
-

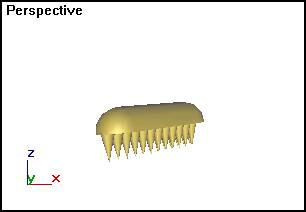

Рис. 4.11. Готовое основание швабры

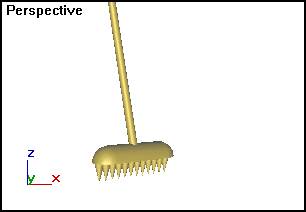

Рис. 4.12. Основание швабры, объединенное с ручкой
