Выравнивание обекта-сетки

Объект-сетку можно выровнять по отношению к плоскости активного окна проекции.

1.      Выровняйте объект-сетку по окну Front (Вид спереди). Щелкните LM в окне и сделайте его активным.

2.      Выделите объект-сетку. Активизируйте ее и выберите в меню Tools (Сервис) команду Align to View (Выровнять по окну).

Объект-сетка примет вид, как указанно на рис. 3.8.

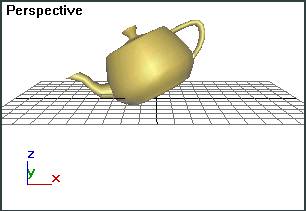

Рис. 3.8. Выравнивание объекта по окну проекции

Выравнивание положения и ориентации по опорному объекту

При моделировании сцен почти всегда возникает необходимость выравнивания объектов, источников света, камер, ориентации одного объекта относительно другого. Ниже мы рассмотрим способы выравнивания, предоставляемые 3D Studio MAX.

1.      Для знакомства с методами выравнивания вам понадобится построить несколько объектов. На командной панели Create (Создать) нажмите кнопку Geometry (Геометрия), в списке укажите вариант Standard Primitives (Стандартные примитивы) и постройте в окне Perspective (Перспектива) сферу, конус и цилиндр.

2.      Выделите сферу и щелкните LM на кнопке Align (Выравнивание) панели инструментов (рис. 3.9).

Рис. 3.9. Панель инструментов выравнивания объектов

3.      Назначьте в качестве опорного объекта конус. Для чего установите на него курсор и щелкните LM. Появится окно диалога Align Selection (Выравнивание выделения) (рис. 3.10).

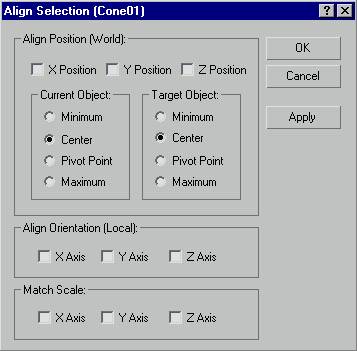

Рис. 3.10. Диалоговое окно выравнивания объектов

Исходное положение объектов до выравнивания показано на рис. 3.11.

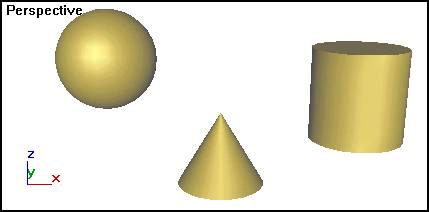

Рис. 3.11. Расположение объектов до выравнивания

4.      В разделе Align Position (World) (Выравнивание положения (По экрану)) укажите, по каким координатам будет происходить выравнивание. Отметьте поочередно каждую из координат и посмотрите в проекции Тор (Вид сверху), как происходит перемещение выравниваемого объекта.

Рис. 3.12. Пример выравнивания объектов по центру

Указание всех трех координат X, Y и Z приведет к выравниванию объектов по центру, как показано на рис. 3.12. Опорная точка текущего объекта (Сфера) совместилась с центром опорного объекта (Конус) по всем трем координатам. Остальные параметры выравнивания означают следующее:

1.      Minimum (Минимум) — ближайшая крайняя точка габаритного контейнера объекта;

2.      Maximum (Максимум) — дальняя крайняя точка габаритного контейнера объекта;

3.      Pivot Point (Опорная точка) — опорная точка объекта.

4.      Выровняйте цилиндр относительно конуса, установите переключатель Current Object (Текущий объект) в положение Pivot Point (Опорная точка) и Target Object (Опорный объект) в положение Center (Центр).

5.      Результат выравнивания приведен на рис. 3.13.

Рис. 3.13. Результат выравнивания цилиндра относительно конуса

6.      Определите требования по согласованию ориентации локальной системы координат сферы относительно конуса. Для этого отключите флажки по координатам X, Y и Z и отметьте флажки по координатам X, Y и Z Axis в разделе Align Orientation (Local) (Выровнять ориентацию (Локально)).

Сравните направления локальных осей двух объектов. Цилиндр стал ориентирован так же, как и конус. Ориентация не зависит от выравнивания по положению.

Раздел Match Scale (Согласование масштабов) позволяет согласовывать масштабы по соответствующим осям координат. Согласование масштабов не обязательно ведет к совпадению размеров выравниваемых объектов.
