Задание точных значений параметров преобразования

До сих пор вы делали преобразования с помощью мыши, которая не давала возможности обеспечить требуемую точность. Существует средство задать преобразование с любой необходимой точностью.

1.      Выберите объект преобразования и щелкните RM на кнопке Select and Move (Выделить и переместить).

Появится окно диалога для ввода данных того преобразования, которое назначено. В нашем случае — перемещения (рис. 2.22).

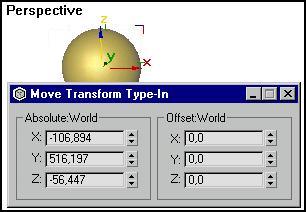

Рис. 2.22. Окно ввода координат перемещения

2.      Введите числовые значения параметров преобразования по соответствующим координатным осям в группу Absolute: World (Абсолютные: Глобальные) и нажмите клавишу <Enter> или <Таb> для выполнения преобразования.

Вы задали параметры в глобальной системе координат, начало которой помещено в точку (0,0,0) пространства сцены.

3.      Задайте параметры в группе Offset: World (Приращения: Глобальные) и нажмите клавишу <Enter> или <Таb> для выполнения преобразования.

Заданные параметры указывают приращения текущих значений параметров в экранной системе координат.

4.      Используйте задание точных значений параметров для других видов преобразования.

Выбор единиц измерения

Установка общих привязок

Настройка координатной сетки

Назначение вспомогательных объектов

Применение вспомогательного объекта-сетки

Выравнивание обекта-сетки

Выравнивание положения и ориентации по опорному объекту

Выравнивание нормалей

Выравнивание источников света

Выравнивание камеры

Выравнивание локальных осей координат объекта по окну проекции

Измерение расстояния между объектами



Любое моделирование требует точности в той или иной мере. Чем выше возможность точного моделирования у графического пакета, тем более сложные задачи позволяет он решать. Для 3D Studio MAX разработан широкий набор средств, позволяющих точно выстраивать сцены.

Выбор единиц измерения

Перед началом работы требуется настроить систему измерения.

1.      Выберите в меню Customize (Специальные) команду Units Setup (Единицы измерения).

Появится диалоговое окно Units Setup (Единицы измерения).

2.      Установите Metric (Метрические) — метрические единицы измерения.

3.      Раскройте список и выберите там единицу измерения Meters (Метры).

Список содержит четыре варианта: миллиметры, сантиметры, метры и километры. Выбор единицы измерения зависит от конкретной задачи, и отразиться в поле отсчета координат строки состояния (рис. 3.1).

Рис. 3.1. Поля отсчета координат

Выбрав вариант Custom (Пользовательский), можно задать собственную единицу измерения, например, 10 метров, при использовании которой одна единица системной шкалы будет соответствовать 10 метрам. По умолчанию в качестве специальной единицы предлагается единица FL, равная 660 футам, допустимая точность измерения предполагает три знака после запятой. Увеличим точность значений установки параметров.

4.      Выберите в меню Customize (Специальный) команду Preferences (Параметры) и щелкните LM на корешке вкладки General (Общие) диалогового окна.

5.      Задайте количество знаков после запятой в счетчике Spinner Precision Decimals (Точность счетчиков разрядов).
