Подмости, площадки и другие приспособления для обеспечения работ монтажников на высоте.

Таблица 8

№ п/п	Наименование приспособления	Грузо-ть, т.	Масса, кг	Расчетная высота, м	Схема	Область применения
1	2	3	4	5	6	7
1	Приставная лестница ПИ Простальконструкция	-	118	-		Монтаж ферм и балок покрытия.

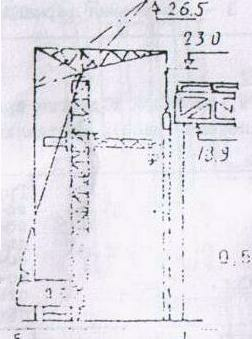

2	Выдвижные подмости на автопогрузчике ПИ Промстальконструкция			12,5		Обеспечение монтажа ферм, стеновых панелей.
3	Подвесная люлька ПИ Промстальконструкция	0,5	-	-		Монтаж стеновых ограждающих конструкций
4	Временное ограждение покрытия	6,5	6,5	1,05		Обеспечение безопасности работы на высоте

2.Разбивка, сравнение и выбор вариантов монтажа.

2.1. Подбор вариантов комплектов кранов по техническим характеристикам.

Для обеспечения экономичного, безопасного и своевременного монтажа конструкций здания намечены два варианта оснащения кранами по техническим характеристикам-грузоподъёмность, вылет стрелы, высота подъёма крюка с тем, чтобы при последующем экономическом сравнении выбрать наиболее экономичный из них, который принимается для последующего проектирования.

В зависимости от этажности здания рекомендуются следующие варианты выбора монтажных кранов:

1. Использование одного крана для монтажа всех конструкций.

2. Принято два крана: тяжёлый для монтажа ферм и плит покрытия, и более лёгкий для установки колонн с последующим переходом его на монтаж стеновых панелей.

3. Монтаж ведём тремя кранами: первый – монтирует колонны, второй – конструкции покрытия и третий – стеновые панели.

Я выбираю второй вариант монтажа. Подбор крана и длины стрелы по грузовым характеристикам ведётся в табличной форме.

Расчет требуемой высоты подъема крюка крана производится по формуле 2.1[?]:

Н_гр= Н₀+ Н_к+ Н_з+ Н_э+ Н_с,

где слагаемые –

Н_к=0- высота кондуктора (кондуктор не применяется),

Н_з=0,5м-запас высоты под поднятой колонной,

Н_э=9,6-длина колонны-высота поднятого элемента

Н_с=1,5м- высота строповочного приспособления.

Для колонн имеем Н_гр=0+0+0,5+9,6+1,5=11,6м.

Требуемая грузоподъемность с учетом веса грузозахватного приспособления(g):

Q=G+g,

где G- вес монтируемого элемента.

Для колонн имеем Q=6,6+0,18=6,78т.

Вылет стрелы L_стр- определим геометрически:

L_стр=√(6²+6²)=8,48м.

Сведения о фактических характеристиках крана при требуемом вылете стрелы берутся из технического паспорта машины.

Сводные данные о выбранных кранах приведены в таблице 6.

Подбор кранов по техническим характеристикам

Таблица 9

Монтируемые элементы	требуемый вылет, м	марка крана	длина стрелы, м	грузопод- емность, т		высота подъема, м
				треб.	факт.	треб.	факт.
1 вариант
Колонны	6	МКГ-16	16	14.675	16	12,9	18
Стропильная ферма	6	-//-	16	14,675	16	12,9	18
Плиты покрытия	13,6	-//-	16	14,675	16	12,9	18
Стеновые панели	6	-//-	16	14,675	16	12,9	18
2 вариант
Колонны	6	ДЭК-251	19	6,78	9,8	11,6	15,5
Стропильная ферма	6	МКГ-16	16	14,675	16	12,9	18
Плиты покрытия	12	МКГ- 16	16	14,675	16	12,9	18
Стеновые панели	6	ДЭК-251	19	6,78	9,8	11,6	15,5
