Порядок выполнения работы
Запустить прикладной пакет Electronics Workbench.
Нарисовать схему мультивибратора используя данные в соответствии с заданным вариантом
Подключить к схеме измерительные приборы и источник питания
Исследовать осциллограмму выходного сигнала при напряжении питания 5В, 12В, 24В.
4 Содержание отчета
Отчет оформляется индивидуально на двойных листах ученической тетради и содержит:
- титульный лист;
- наименование, цель и содержание работы;
- основные расчетные зависимости;
- результаты расчета в таблице и графиках;
- анализ результатов расчета с объяснением общего характера и особенностей его.
5 Варианты заданий
Вариант |
R1, Ом |
R4, Ом |
C1, мкФ |
C1, мкФ |
1 |
100 |
100 |
10 |
10 |
2 |
200 |
200 |
10 |
10 |
3 |
100 |
100 |
100 |
10 |
4 |
100 |
150 |
47 |
47 |
5 |
1000 |
1000 |
10 |
10 |
6 |
10000 |
10000 |
100 |
100 |
7 |
470 |
300 |
47 |
22 |
8 |
10000 |
200 |
100 |
220 |
9 |
2000 |
2000 |
220 |
220 |
10 |
4700 |
4700 |
10 |
10 |
Контрольные вопросы
Назовите назначение пакета Electronics Workbench.
Перечислите основные инструменты анализа схем в Electronics Workbench
Как зависит выходной сигнал мультивибратора от напряжения питания?.
Нарисуйте выходной сигнал мультивибратора.
Что такое симметричный мультивибратор?
Как в Electronics Workbench производиться изменение параметров компонентов схемы?
Чем отличается обычный и расширенный вид осциллографа?
Укажите назначение конденсаторов С1 и С2 в схеме мультивибратора.
Рекомендуемая литература
В. И. Карлащук Электронная лаборатория на IBM PC. Лабораторный практикум на базе Electronics Workbench и Matlab (5-е издание). Изд-во "Солон-пресс", 2004г., 800 стр.
ЛАБОРАТОРНАЯ РАБОТА 7
Моделирование электротехнических схем в прикладном пакете Multisim (6 часов)
1 Цель работы
Целью работы является изучение возможностей и инструментария пакета Electronics Workbench для автоматического создания и моделирования функциональных узлов и электротехнических схем.
2 Краткая теоретическая справка
В Multisim имеются средства автоматического создания схем функциональных узлов с заданными параметрами:
- нестабильных и моностабильных генераторов на основе таймеров 555 (555 Timer Wizard);
- низкочастотных, высокочастотных, полосовых и режекторных фильтров (Filter Wizard);
- схем усиления на основе операционных усилителей (Opamp Wizard) и транзисторов (CE BJT Amplifier Wizard).
Вызов мастера соединений выполняется командой Tools | Circuit Wizards с последующим выбором типа создаваемой схемы (рис. 2.16).
Вне зависимости от типа функционального узла его создание сводиться к вводу требуемых параметров. При этом номиналы компонентов рассчитываются автоматически.
Например, создание автогенератора на таймере 555 (рис. 2.17) требует лишь ввода напряжения питания (Vs), частоты (Frequency), скважности (Duty) и некоторых номиналов компонентов (C, Cf, Rl). Номиналы резисторов R1 и R2 будут вычислены автоматически. Нажатие кнопки Build Circuit позволяет перенести и разместить схему созданного функционального узла на рабочее поле.

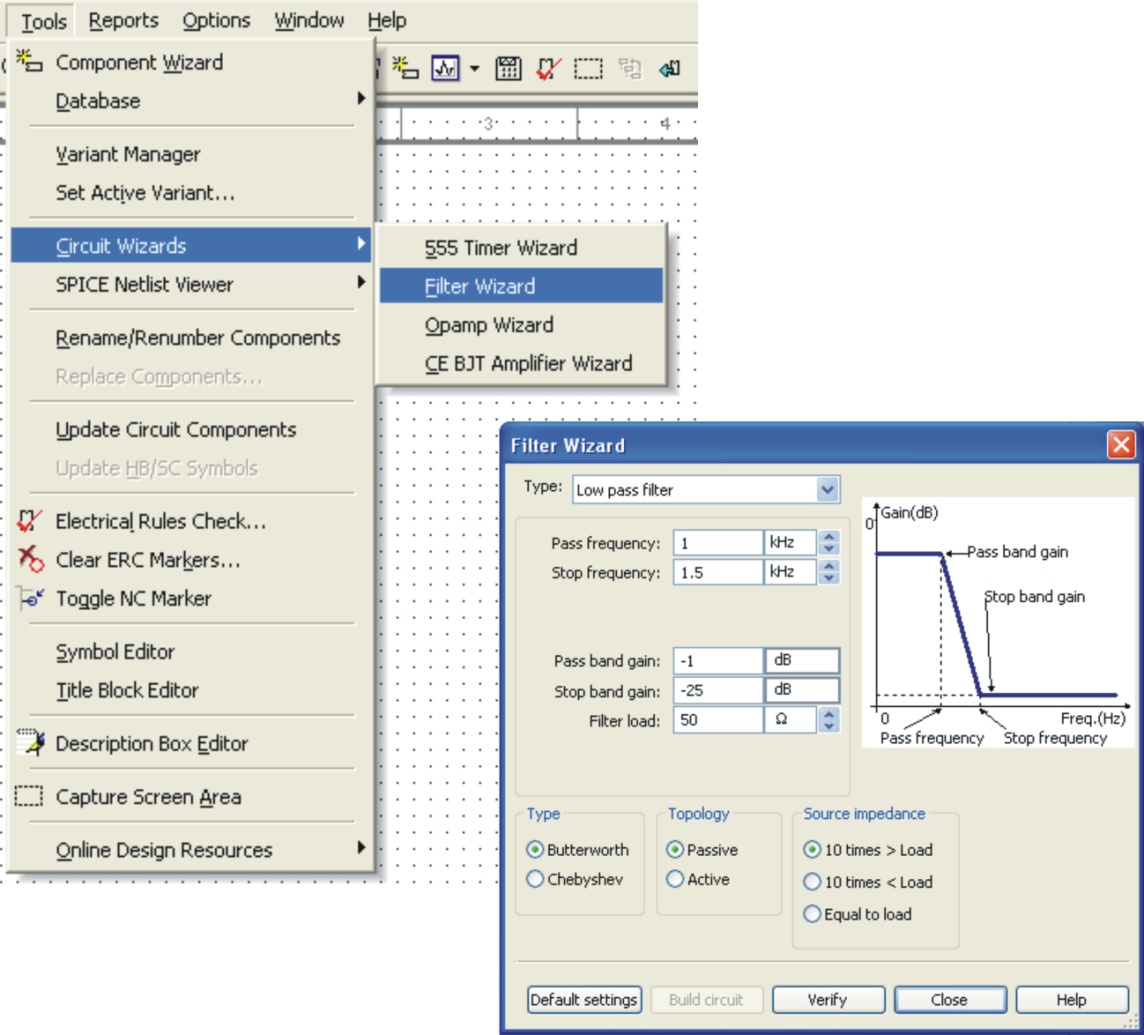

Рис. 2.16 Вызов мастера соединений и окно мастера создания фильтров

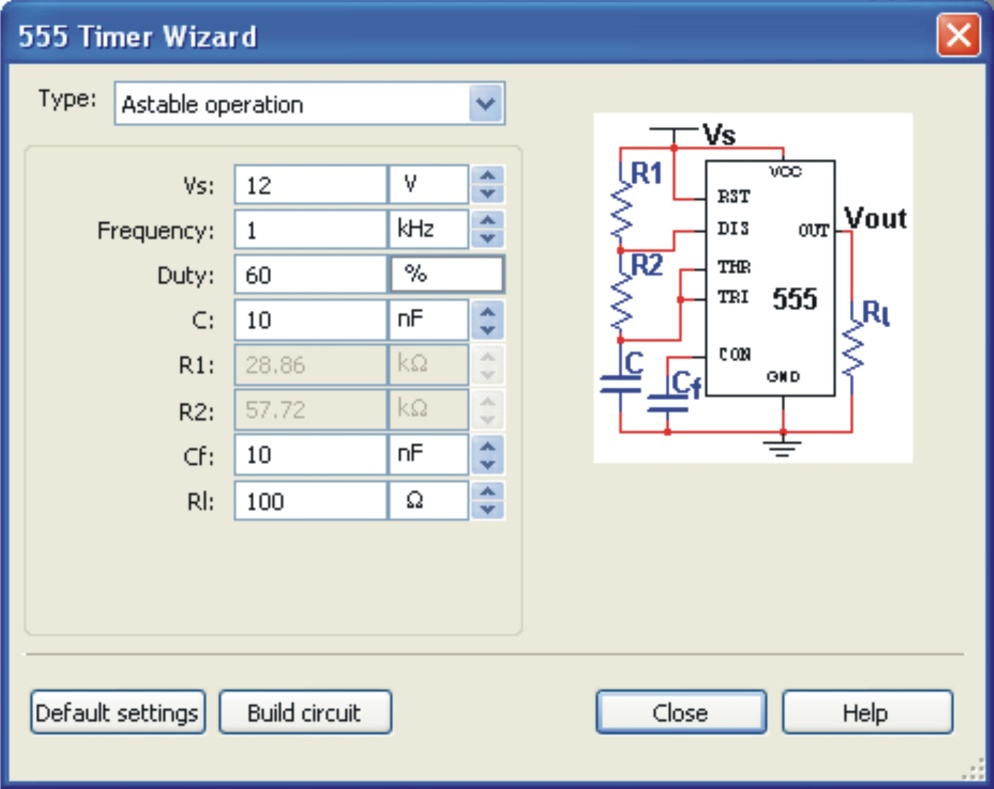

Рис. 2.17 Мастер создания автогенератора на таймере 555
