Газорегуляторные пункты
5.1 Назначение, устройство, классификация газорегуляторных пунктов
Газорегуляторными пунктами (установками) называется комплекс технологического оборудования и устройств. Назначение и устройство газорегуляторных установок ( ГРУ, ГРП, ГРПШ) предусматривается для предварительной очистки газа, автоматического снижения давления газа и поддержания его на заданных уровнях независимо от изменения расхода газа в пределах номинальных расходных характеристик регуляторов давления газа, контроль входного и выходного давлений и температуры газа. А также газорегуляторные пункты могут с высокой точностью производить учёт расхода газа плавно меняющихся потоков не агрессивных газов. В зависимости от назначения и технической целесообразности газорегуляторное оборудование размешают в отдельно стоящих зданиях, в пристройках к зданиям, в шкафах.
В зависимости от размещения оборудования газорегуляторные пункты подразделяются на несколько типов:
газовые станции с газовым обогревом (ГСГО) — оборудование размещается в шкафу из несгораемых материалов;
газорегуляторный пункт шкафной (ГРПШ) — оборудование размещается в шкафу из несгораемых материалов;
шкафной регуляторный пункт (ШРП) — оборудование размещается в шкафу из несгораемых материалов;
газорегуляторная установка (ГРУ) — оборудование смонтировано на раме и размещается в помещении, в котором расположена газоиспользующая установка, или в помещении, соединенном с ним открытым проемом;
пункт газорегуляторный блочный (ПГБ) — оборудование смонтировано в одном или нескольких зданиях контейнерного типа;
стационарный газорегуляторный пункт (ГРП) — оборудование размещается в специально для этого предназначенных зданиях, помещениях или на открытых площадках.
Устройство ГРП в подвальных и полуподвальных помещениях зданий, в пристройках к зданиям школ, больниц, детских учреждений, жилых домов, зрелищных и административных зданий не разрешается.

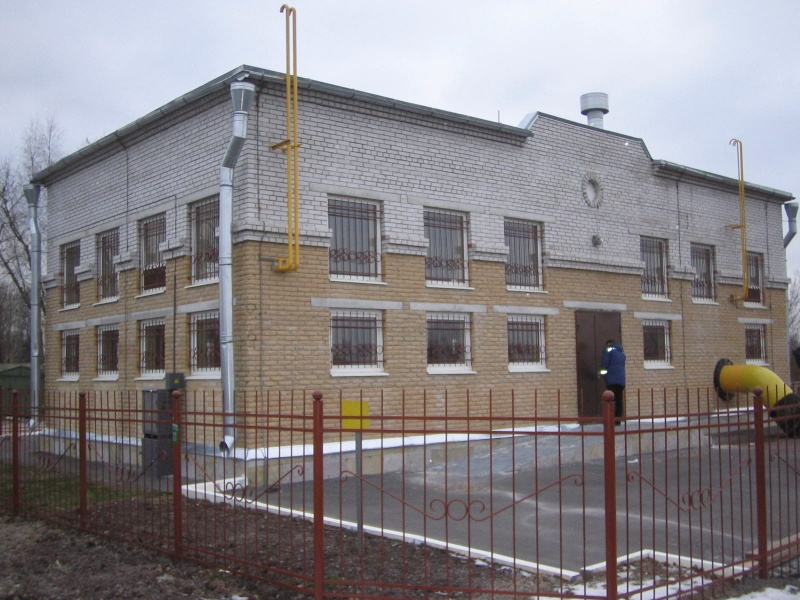

Рис. 5.1 Здание ГРП

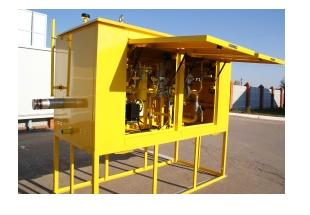

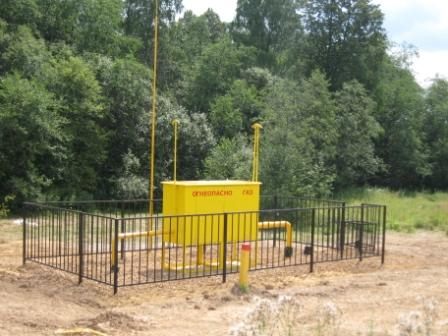

Рис. 5.2 ГРПШ

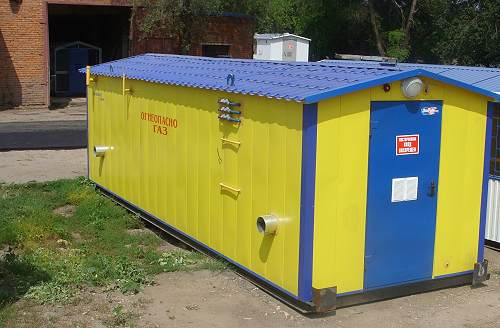

Рис. 5.3 ПГБ
5.2 Классификация грп и гру
Газорегуляторные пункты и установки можно классифицировать следующим образом.
По числу выходов:
газорегуляторные пункты и установки с одним выходом;
газорегуляторные пункты и установки с двумя выходами.
По технологическим схемам:
газорегуляторные пункты с одной линией редуцирования (домовые);
газорегуляторные пункты с одной линией редуцирования и байпасом (Байпасная линия служит для ручного регулирования давления газа на период ремонта (замены) оборудования на основной линии и состоит из трубопровода с двумя отключающими устройствами (задвижками), оборудованного манометром для измерения давления.);
газорегуляторные пункты с основной и резервной линией редуцирования;
газорегуляторные пункты с двумя линиями редуцирования;
газорегуляторные пункты с двумя линиями редуцирования и байпасом (двумя байпасами).
В свою очередь, шкафы и установки с двумя линиями редуцирования по схеме установки регуляторов подразделяются на:
газорегуляторные пункты и установки с последовательной установкой регуляторов;
газорегуляторные пункты и установки с параллельной установкой регуляторов.
По обеспечиваемому выходному давлению подразделяются на:
газорегуляторные пункты и установки, поддерживающие на выходах одинаковое давление;
газорегуляторные пункты и установки, поддерживающие на выходах различное давление.
