3.2 Надземные газопроводы
Эти газопроводы в большей степени доступны надзору обслуживающего персонала, меньше подвержены деформациям, позволяют быстро устранять возможные неполадки и выполнять ремонтные работы без отключения потребителей. Газопроводы низкого и среднего давления допускается прокладывать по наружным стенам жилых и общественных зданий не ниже IV степени огнестойкости и отдельно стоящим несгораемым опорам, а газопроводы низкого давления с условным диаметром труб до 50 мм — по стенам жилых домов.
Надземные газопроводы следует проектировать с учетом компенсации продольных деформаций и при необходимости, когда не обеспечивается самокомпенсация, предусматривать установку компенсаторов (не сальниковых). Высота прокладки газопровода должна выбираться с учетом обеспечения его осмотра и ремонта. Под оконными проемами и балконами зданий не следует предусматривать фланцевые или резьбовые соединения на газопроводах. Газопроводы, прокладываемые по наружным стенам зданий, эстакадам, опорам, а также стояки на выходе из земли при необходимости должны быть защищены от механических повреждений. Газопроводы должны иметь уклон не менее 0.003, в низших точках необходимо устанавливать устройства для удаления конденсата. Для указанных газопроводов должна предусматриваться теплоизоляция.
Минимальные расстояния по горизонтали в свету от надземных газопроводов, проложенных на опорах, до жилых и общественных зданий должны быть не менее 2 м.
3.3 Отключающие устройства
На газопроводах предусматривается установка отключающих устройств на вводах газопроводов в отдельные здания или их группы (два смежных здания и более), а также перед наружными (открытыми) газопотребляющими установками. На подземных газопроводах их следует устанавливать в колодцах мелкого заложения с компенсаторами. На газопроводах с условным проходом менее 100 мм следует применять преимущественно П-образные компенсаторы. При стальной арматуре, присоединяемой к газопроводам с помощью сварки, компенсаторы не устанавливаются.
3.4 Переходы газопроводов через различные преграды
Переходы газопроводов через реки, каналы и другие водные преграды осуществляют подводными (дюкерами) и надводными (по мостам, эстакадам и др.) способами.
Расстояние по горизонтали между дюкерами, надводными переходами и мостами по СНиП 2.04.08— 87 в зависимости от характера реки, типа моста и расположения перехода выше или ниже моста должно составлять величину от 2 до 50 м. Расстояние между осями параллельных газопроводов на подводных переходах следует принимать не менее 30 м. При пересечении несудоходных рек, неподверженных размыву, а также при пересечении водных преград в пределах населенного пункта возможна укладка двух газопроводов в одну траншею, при этом расстояние между газопроводами в свету должно быть не менее 0,5 м.
Пересечение газопроводов с железнодорожными, трамвайными путями и автомобильными дорогами:
Местные условия и экономическая целесообразность определяют тип перехода. Проекты переходов газопроводов через железнодорожные и трамвайные пути, через автомобильные дороги необходимо согласовывать с организациями, в ведении которых находятся пересекаемые сооружения.

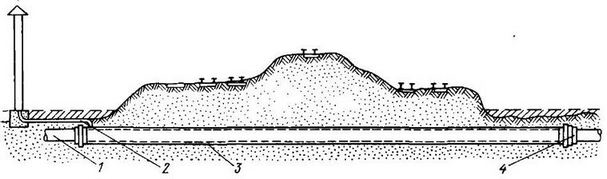

1 - газопровод; 2 - отводная трубка с дефлектором; 3 - стальной футляр; 4 - сальник
Рис. 3.1 Схема пересечения газопроводами высокого и среднего давления железнодорожных путей
Переходы газопроводов в пересечении с железнодорожными и трамвайными путями делают под углом 90°.То же касается и автомобильных дорог. Угол пересечения может быть уменьшен до 45° при наличии технической необходимости и соответствующего обоснования.
При пересечении с автомобильными дорогами I—III категорий, железнодорожными и трамвайными путями, а также скоростными дорогами в черте города, магистральными улицами и дорогами общегородского значения переходы прокладывают в стальных футлярах с уплотненными концами, на одном из которых необходимо устанавливать трубку для контроля с выходом под защитное устройство.
