2.9 Опоры
Для газопровода, прокладываемого внутри футляра, можно предусматривать опоры (для стальных газопроводов - диэлектрические), которые должны обеспечивать сохранность газопровода и его изоляции при протаскивании плети в футляре. Шаг опор должен определяться расчетом в соответствии с разделом «Расчет газопроводов на прочность и устойчивость» (СП 42-102, СП 42-103).
Опоры могут быть скользящими, катковыми (роликовыми).
Катковые опоры рекомендуется применять при прокладке плети газопровода в футлярах длиной более 60 м.
Рис. 2.10 Опоры для газопроводов
2.10 Указательные таблички
Для определения местоположения газопровода необходимо предусматривать установку над газопроводом или вблизи от него табличек-указателей, которые размещают на стенах постоянных зданий и сооружений, ограждениях, опорах ЛЭП, на специальных ориентирных столбиках. Трасса газопровода за пределами населённых пунктов обозначается ориентирными столбиками с правой стороны не ближе 1м от оси газопровода на прямых участках в пределах видимости не более 500м.

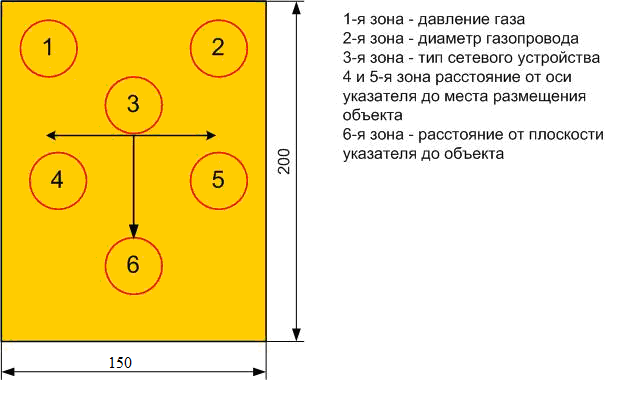

Рис 2.11 Указательная табличка
Устройство наружных газопроводов
Для подачи газа от групповых установок служат стальные газопроводы, укладываемые подземно и рассчитанные на давление чистого газа 3–5 кПа, а газовоздушных смесей — 1,5–3 кПа.
3.1 Подземные газопроводы
Трассировка газопроводов по территории населенных пунктов, внутри кварталов или дворов должна обеспечивать наименьшую протяженность газопроводов и ответвлений от них к жилым зданиям, а также максимальное удаление от надземных строений (в особенности имеющих подвалы) и ненапорных подземных коммуникаций (канализационных труб, каналов для теплопроводов и других емкостей, по которым может распространиться газ). Трассировка газопроводов по незастроенным территориям должна производиться с учетом планировки будущей их застройки.
При прокладке газопроводов между зданиями и под арками зданий, а также на отдельных участках трассы, где приведенные расстояния не могут быть выдержаны, допускается их уменьшать до значений, обеспечивающих сохранность всех подземных сооружений при строительстве и ремонте каждого из них.
При необходимости уменьшения расстояния применяются длинномерные бесшовные трубы с увеличенной толщиной стенок; используются гнутые отводы; сварные стыки проверяются физическими методами контроля; трубы защищаются от коррозии весьма усиленной изоляцией.
Укладка двух и более газопроводов в одной траншее допускается на одном или разных уровнях (ступенями). Расстояния между газопроводами должны быть достаточными для проведения монтажа и ремонта трубопроводов, но не менее 0,4 м для труб диаметром до 300 мм.
Расстояния по вертикали в свету при пересечении подземных газопроводов всех давлений с другими подземными сооружениями и коммуникациями должны быть, м, не менее:
водопровод, канализация, водосток, телефонная канализация и т. д.— 0,15;
канал теплосети — 0,2;
электрокабель, телефонный бронированный кабель — 0,5;
электрокабель маслонаполненный (110–220 кВ) — 1.
Уменьшение расстояния между газопроводом и электрокабелем или бронированным кабелем связи возможно при условии прокладки их в футлярах, при этом расстояние в свету между газопроводом и стенкой футляра должно быть, м, не менее: при прокладке электрокабеля — 0,25; бронированного кабеля связи — 0,15, а концы футляра должны выходить на 1 м в обе стороны от стенок пересекаемого газопровода.
