Устройства и элементы газовых сетей
Устройства и элементы газовых сетей включают:
запорную арматуру;
трубопроводы;
конденсатосборники;
компенсаторы;
контрольные проводники;
контрольные трубки;
коверы;
футляры;
опоры;
указательные таблички.
2.1.Запорная арматура
В качестве запорной арматуры на газопроводах применяют краны и задвижки, на газопроводах низкого давления могут применяться гидрозатворы. На подземных газопроводах отключающую арматуру устанавливают в колодцах.
Их применяют для возможности отключения отдельных участков газопроводов или зданий.
На газопроводах низкого давления части устанавливают гидрозатворы, представляющие собой небольшие вертикальные цилиндрические сосуды с двумя наклонно приваренными отростками для присоединения к газопроводу и трубой, приваренной к верхнему днищу и выведенной к поверхности земли. Газ отключается при наполнении гидрозатвора водой через трубу на высоту, превышающую давление в газопроводе.
Достоинства гидрозатвора - простота конструкции и надежность отключения; недостатки - возможность выброса воды при повышении давления в газовой сети и самоотключение его при несвоевременном удалении скопившейся воды.
Недостатком гидрозатворов является длительность операций по заливке и откачке воды насосом.
1 - корпус; 2 — водоотводящая трубка; 3 - подушка ковера; 4 — ковер; 5 - контактная пластина; 6 - пробка; 7 - электрод заземления; 8 - штуцер с пробкой для продувки; 9 – кожух
Рис. 2.1 а) гидрозатвор для газопроводов от 50 до 150 мм
б) гидрозатвор для газопроводов от 150 до 300 мм
2.2 Трубопроводы
Трубопрово́д — искусственное сооружение, предназначенное для транспортировки газообразных и жидких веществ, а также твёрдого топлива и иных твёрдых веществ в виде раствора под воздействием разницы давлений в поперечных сечениях трубы.
Газопровод — предназначается для транспортировки попутного нефтяного и природного газа. Стратегические газопроводы предназначаются для передачи на дальние расстояния больших объёмов газа — на экспорт и предприятиям, осуществляющим газовый синтез.

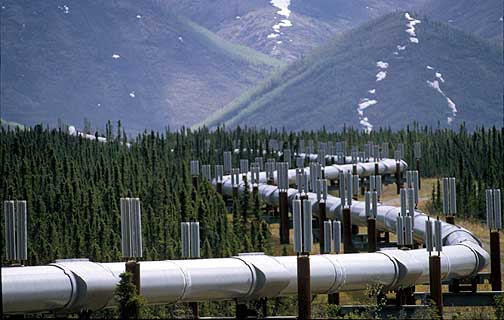

Рис. 2.2 Газопровод
Классификация газопроводов была рассмотрена в предыдущей главе.
2.3 Конденсатосборники
В низших точках продольного профиля газопровода устанавливаются сборники конденсата, емкость которых зависит от диаметра газопровода и количества воды, накапливающейся в них. Вода эта попадает через неплотности, которые образуются во время эксплуатации. Конденсатосборники различаются по размерам и конструктивным особенностям в зависимости от давления газа в сети и объема конденсата.

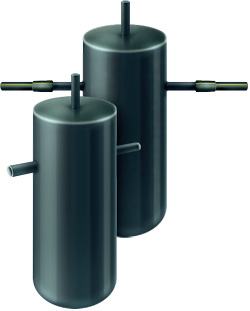

Рис. 2.3 Конденсатосборники
2.4 Компенсаторы
Компенсаторы являются подвижными элементами трубопроводов, призванными обеспечить компенсацию перемещений, возникающих из-за вибраций и термических удлинений. Они служат для предохранения газопроводов и их оборудования от температурных напряжений, а также возможности установки и ремонта арматуры– линзовые (рис. 2.3), резино-тканевые, осевые волнистые и гнутые (П-образные), сильфонные.
Линзовые компенсаторы изготовляют из тонколистовой стали в виде отдельных свариваемых между собой полулинз, пространство между которыми заполняют битумом. Устанавливают линзовые компенсаторы в несколько сжатом состоянии с учетом их максимальной компенсирующей способности и осевых усилий.
Резинотканевые компенсаторы применяют в пучинистых грунтах и сейсмоопасных районах. Их выполняют из резины с прослойками капронового волокна в виде винтообразного шланга, усиленного снаружи капроновым канатом.
Использование сальниковых компенсаторов на газопроводах категорически запрещено, т.к. конструкция компенсатора этого типа не гарантирует его герметичность в течение длительного времени.

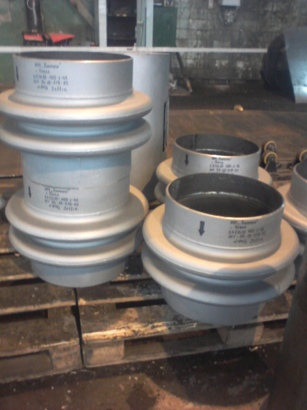

Рис. 2.4 Линзовый компенсатор
