2.5.6. Определяем требуемые параметры крана при монтаже стеновых панелей
к Самая высокорасположенная панель:
Требуемая грузоподъемность QТР, т::
Qтр=qэ+qс=2,7+0,02=2,72 т;
Требуемая высота подъема крюка крана НТР, м:
Hтр=hз+h+hэ+hс=0,5+10,8 +1,8+2,2=15,3 м;
Требуемый вылет стрелы LТР, м(см. рис. 17):
- определяем длину стрелы:
- определяем вылет стрелы:
Lтр=Lстр∙cos75°=16,745∙cos75°=6,115 м.

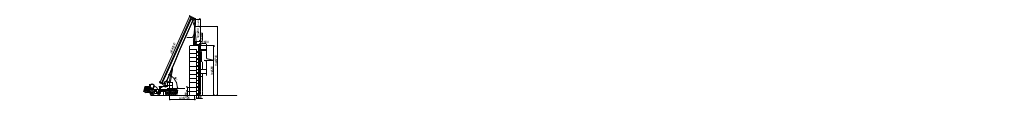

Рисунок 15. Схема к определению Lтр, Lстр, НТР при монтаже стеновых панелей.
2.5.7. Определяем требуемые параметры при подаче поддона с кирпичом
Подачу кирпича проектируем по 300 шт. кирпича на поддоне высотой до 0,8 метра. Массу поддона принимаем равной: 1,1 т;
Требуемая грузоподъемность QТР, т:
Qтр=2∙qэ+qс=2∙1,1+0,09=2,29 т;
Требуемая высота подъема крюка крана НТР, м:
Hтр=hз+h+hэ+hс=0,5+14,2+0,8+4,2= 19,7 м;
Требуемый вылет стрелы LТР, м для крана без гуська (см. рис. 18):
Для стреловых кранов без гуська требуемый вылет определяется из условия недопустимости касания стрелой крана монтируемой конструкции:
- определяем длину стрелы:
,
где
Н – превышение верха монтируемой или ранее смонтированной над уровнем пяты стрелы крана, м;
H= hз+h+hэ+hс - hш =19,7-2=17,7 м;
В – расстояние по горизонтали от оси стрелы крана до центра тяжести монтируемой конструкции, м.
(в соответствии с [3] п. 10.25 с≥1м.)
;
64
Требуемый вылет стрелы LТР для крана без гуська:
Lтр=Lстр∙cos(α)= 21,07∙cos(66) =7.535 м.

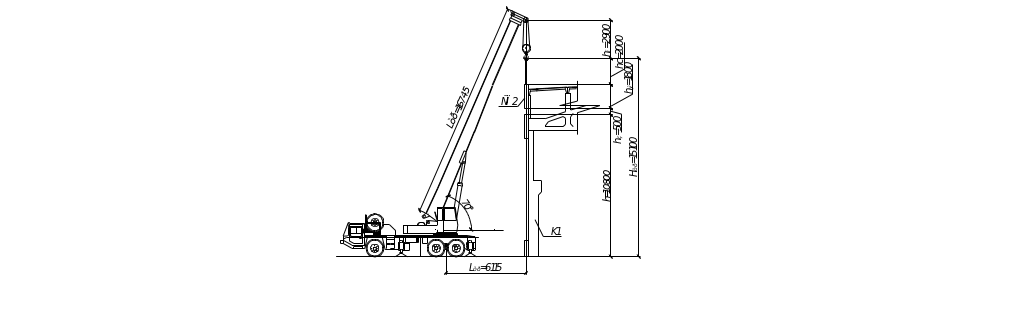

Рисунок 16. Схема к определению Lтр, Lстр, НТР при подаче поддонов с кирпичом.
Таблица 4. – Требуемые монтажные характеристики при монтаже конструкций
№ п/п |
Наименование элемента |
Геометрические размеры, м |
Характеристики монтажных при- способлений |
Требуемые монтажные характеристики |
|||||||
l |
b |
hэ |
qС, т |
hС, м |
QТР, т |
НТР, м |
LТР, м |
LСТР, м |
LСТР ℓГ ,м |
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
1 |
Колонны средние К-2 |
10,6 |
0,60 |
10,6 |
0,45 |
1,6 |
7,4 |
14,1 |
5,35 |
15,65 |
|
2 |
Подкрановые балки ПБ-1 |
11,95 |
0,65 |
1,4 |
0,98 |
3,2 |
5,18 |
10,1 |
4,125 |
12,06 |
|
3 |
Стропильные фермы Ф-1 |
29,94 |
0,3 |
3,45 |
1,75 |
3,6 |
17,05 |
17,04 |
5,07 |
19,6 |
|
4 |
Плиты покрытия (без гуська) П-1 |
6 |
2,98 |
0,3 |
0,53 |
1,6 |
3,13 |
15,84 |
11,86 |
21,5 |
|
5 |
Стеновые панели ПСЛ 20-4 |
11,98 |
0,2 |
1,785 |
0,02 |
2,2 |
2,72 |
15,3 |
6,115 |
16,74 |
|
6 |
Поддоны с кирпичом |
1,3 |
0,75 |
0,8 |
0,09 |
4,2 |
2,29 |
19,7 |
7,15 |
21,07 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
