2.3 Предварительный выбор технологии производства монтажных и
каменных работ
При возведении одноэтажного промышленного здания применим комбинированный метод монтажа. Суть смешанного метода состоит в том, что монтаж колонн ведется в самостоятельный поток, а после набора прочности бетона в стыке монтируют вторым потоком подкрановые балки и подстропильные фермы, третьим потоком (комплексно) — фермы, плиты покрытий, четвертым – стеновые панели.
Сборка здания выполняется из целых конструктивных элементов.
Принимаем продольное направление монтажа (кран перемещается вдоль пролетов).
Монтаж всех конструкций выполняется «со склада», кроме подкрановых балок, которые монтируются «с колёс». Конструкции монтируем способом наращивания. При монтаже колонн используем клинья и расчалки. Заделка стыков стеновых панелей производится из люлек.
2.4. Выбор захватных и вспомогательных приспособлений
Осуществляем на основе спецификации сборных элементов (табл. 1) в форме табл. 3 по [8,21,22], причем предпочтение при выборе следует отдавать приспособлениям с малой массой и расчетной высотой строповки.
Таблица 3. - Ведомость захватных и вспомогательных приспособлений для монтажа конструкций
№ п/п |
Наименование монтажного приспособления |
эскиз |
Назначение монтажного приспособления |
Характеристика приспособления |
Грузоподъемность, т |
|
масса, т |
расчетная высота строповки, м |
|||||
1 |
Траверса унифицированная, ЦНИИОМТП, РЧ–455–69 |
.
|
Установка колонн, в которых предусмотрено строповочное отверстие |
0,18
|
1
|
10
|
2 |

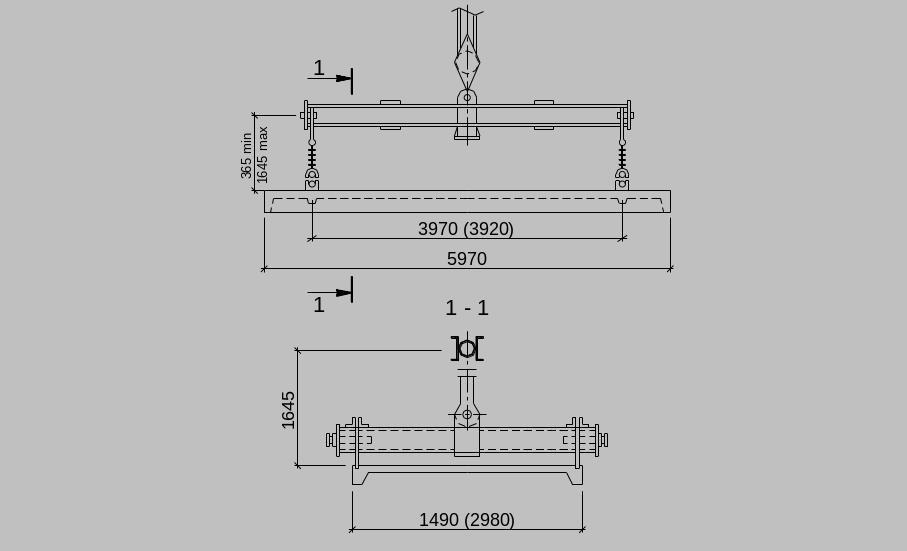

Траверса, ПК Главстальконструкция, 185 |
|
Установка подкрановых балок длиной 6м |
0,98 |
3,2 |
12 |
3 |

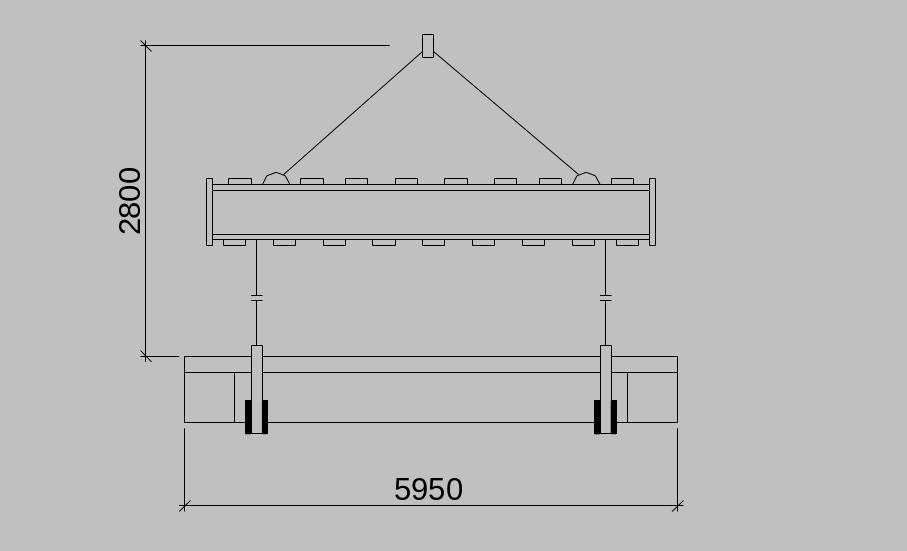

Траверса, ПК Промстальконструкция, 1968Р-9 |
|
Установка стропильных ферм и балок длиной 30м |
1,75 |
3,6 |
25 |
4 |
|
|
|
|
|
|
5 |
Траверса, Пи Промстальконструкция, 2006-78 |
|
Укладка плит покрытия размерами 3*6м |
0,53 |
1,6 |
4 |
6 |
Строп двехветвевой, ГОСТ 19144-73 |
|
Установка панелей стен и перегородок длиной 6м |
0,02 |
2 |
2,5 |
7 |

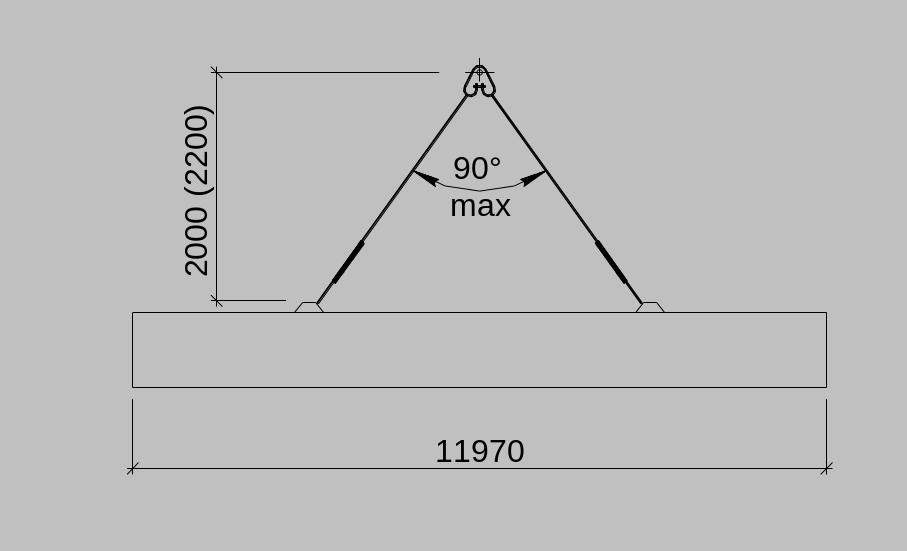

Строп черырехветвевой, Пи Промстальконструкция, 21059М-28 |
|
Выгрузка и раскладка различных конструкций |
0,09 |
4,2 |
3 |
8 |

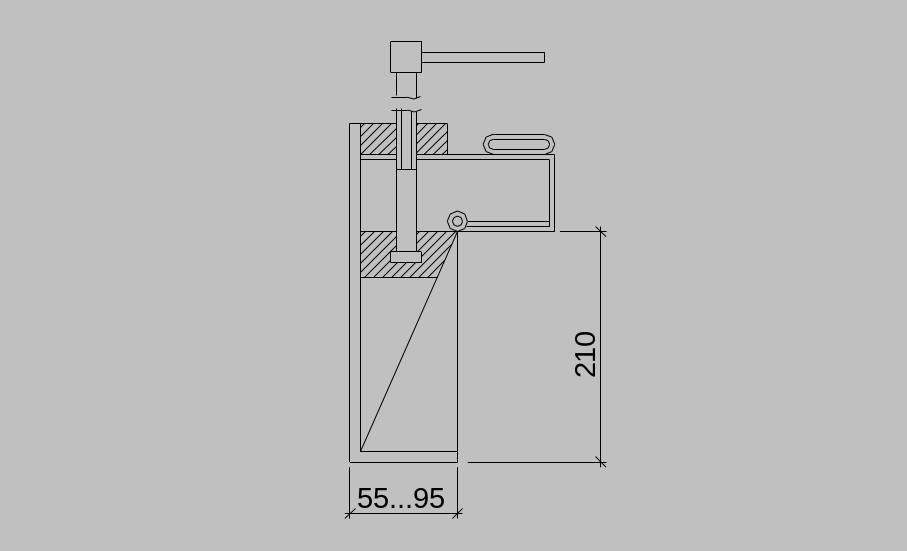

Клиновой вкладыш ЦНИИОМТП №7 |
|
Выверка и временное крепление колон при установке их в фундаменты стаканного типа |
0,01 |
- |
- |
9 |

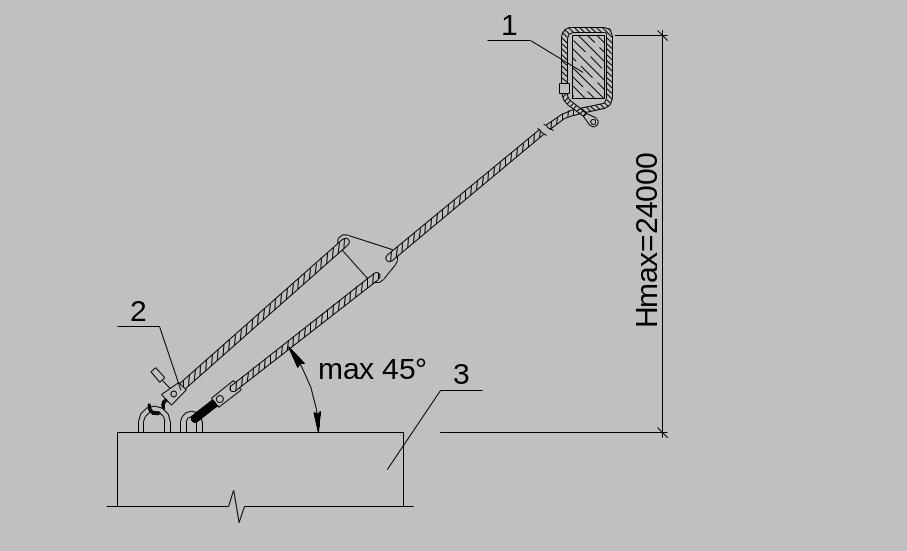

Расчалка, Пи Промстальконструкция, 2008-09 |
|
Временное крепление колон, ферм, балок и т.д. |
0,1 |
- |
- |
10 |

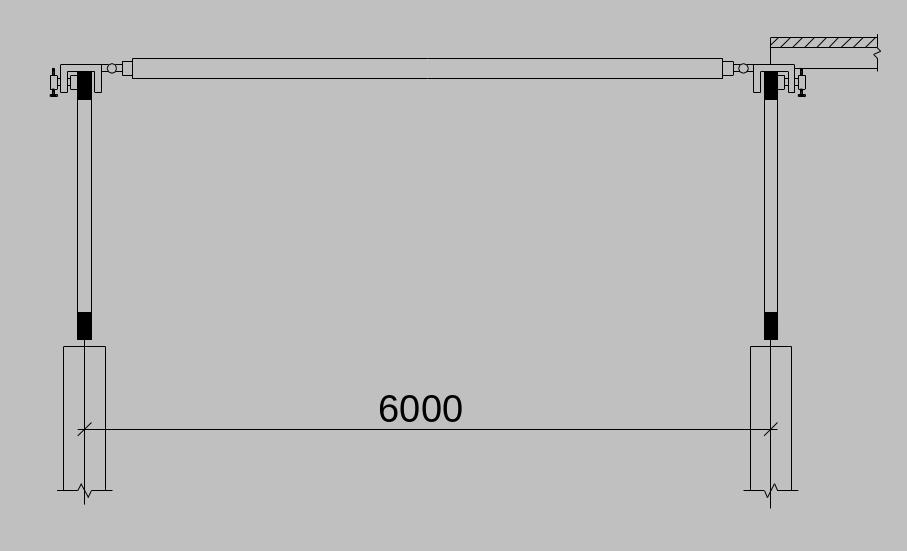

Инвертная распорка, Пи Промстальконструкция, 4234Р-44 |
|
Временное крепление стропильных ферм при шаге 6м |
0,06 |
- |
- |
11 |

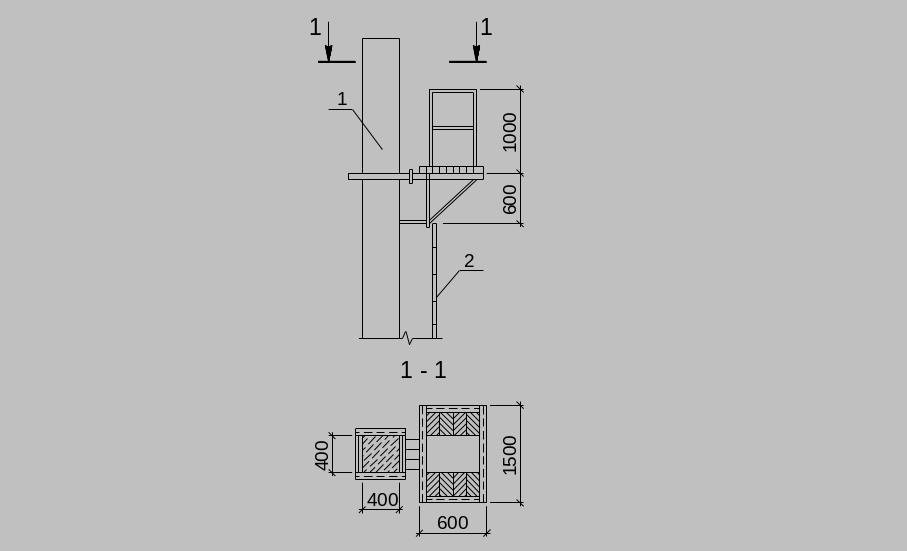

Навесная площадка с подвесной лестницей, ПК Главстальконструкция, 229 |
|
Обеспечение рабочего места на высоте |
0,12 |
- |
- |
12 |

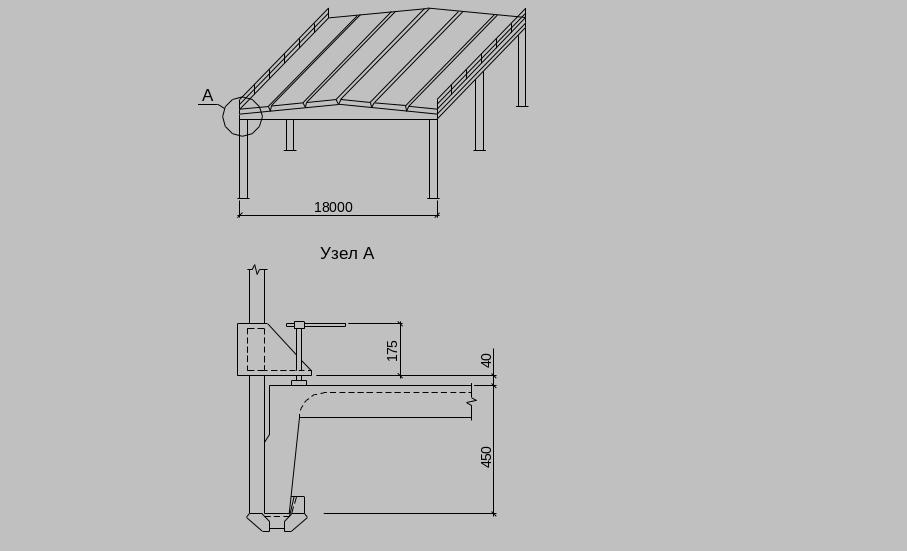

Временное ограждение, ПИ Промстальконструкция, 4570Р–2 |
|
Обеспечение рабочего места на высоте. |
- |
- |
- |
13 |
Вышка строительная ВС-22-МС |
|
Выполнение работ на высоте до 23 м |
3,2 |
22 |
0,25 |
14 |

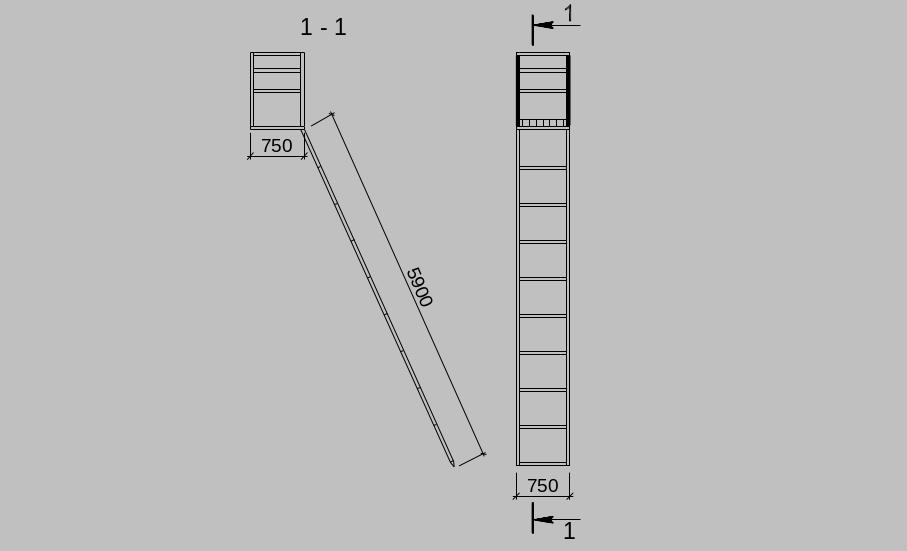

Приставная лестница с площадкой, ПК Главстальконструкция 220
|
|
Обеспечение рабочего места на высоте. |
0,11 |
- |
- |
