Лекция 10 - 11 Выбор домкратов

Все домкраты независимо от типа имеют основные рабочие характеристики, по которым и подбирают их:

1. Грузоподъёмность – максимальный возможный вес поднимаемого груза

2. Высота подхвата – расстояние от опорной площадки до нижней части груза

3. Высота подъёма – расстояние от опорной площадки до нижней части груза в верхнем положении

4. Рабочий ход – расстояние от нижней части груза в верхнем и нижнем положении.

5. Усилие на приводной рукоятке – сила которую прикладывают для подъёма груза

6. Устойчивость – способность домкрата сохранять рабочее положение в верхнем положении

Машины непрерывного транспорта

Машины непрерывного транспорта предназначены для перемещения сыпучих и штучных материалов (песок, уголь).

Ленточный конвейер – применяют для перемещения сыпучих, мелко пусковых грузов в горизонтальном или наклонно направлении. Угол подъёма не превышает 35 градусов.

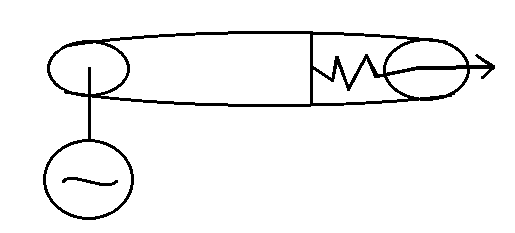

Ленточные конвейеры от 50 до 80 метров. Представляет собой металлический каркас с установленным в нём роликовыми опорами которые поддерживают замкнутую ленту из прорезиненной ткани или резины. Один ролик приводится в действие приводом, второй ролик – натяжной. Для периодической очистки ленты устанавливают скребки или щётки.

Пластинчатый – применяют для транспортировки пусковых, остроконечных материалов.

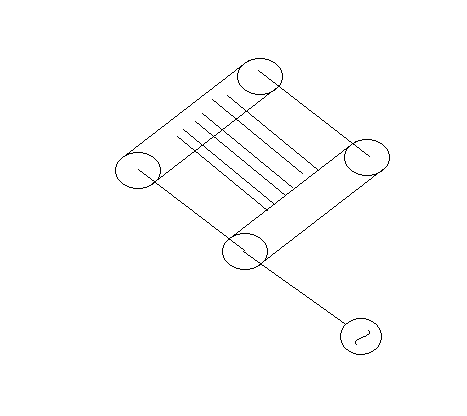

Он состоит из двух цепей, на которых закреплены металлические пластины. Цепи огибают ведущую звездочку с электроприводом и натяжную звёздочку

Скребковый конвейер – используют для перемещения мелких материалов. Состоит из двух цепей и звёздочек с вертикально расположенными пластинами между цепями

Винтовой конвейер – применят для транспортировки сыпучих материалов и смесей в горизонтальном или в наклонном положении на расстояние 30-40 метров.

Ковшовый элеватор - предназначен для перемещения пускового и сыпучего материала в вертикальном или наклонном направлении на высоту до 40 метров. На цепях элеватора закреплены ковши, тяговые звёздочки перемещают ковши вверх. Где они переворачиваются и разгружаются

Основы эксплуатации и ремонта монтажных механизмов

Надёжность – свойство машин выполнять заданные функции в соответствующих режимах и условиях использования. В перечень работ по эксплуатации работ входит

Перечень работ:

1. Ввод в эксплуатацию

2. Использовать по назначению

3. Транспортирование

4. Монтаж, демонтаж

5. Техническое обслуживание

6. Ремонт и хранение

Приёмку машин с завода или от другой организации должна производить специальная комиссия. В её состав входят:

1. Главный инженер

2. Механик участка

3. Машинист

Комиссия проверяет комплектность, работоспособность, наличие документов.

Запрещается использовать машины с неисправным двигателем, с повреждениями в ходовой части, с недопустимыми люфтами, с подтиранием жидкости и др. При сезонном использовании машин, если их нерабочий период превышает 10 дней, машины устанавливают на хранение.

Если перерыв больше двух месяцев, на долговременное хранение. Хранение осуществляется в специальное помещении. Перед установкой н хранение машины очищают от грязи, моют и смазывают.

Для диагностирования кранового оборудования применяют специальные стенды, позволяющие создавать плавное увеличение нагрузки на крюке и определять техническое состояние крана.

Определить тяговое усилие лебёдки и подобрать стальной канат, если известно

Dб=250мм Определяем передаточное число

Lp=350мм i=z2/z1

n=1 Крутящий момент на ручке

Z1=15 Mp=Pp*n*Lp

Z2=225 Определяем крутящий момент на барабане

Mб=Mp*i*КПД

S=2Mб/Dб=2*840/0,25=6720Н

Принимаем стальной канат ТК 6х37+1 чс разрывным усилием сF=32400H

Подобрать стальной канат для подъёма полиспастом груза заданной массы.

M=10000кг Определяем грузоподъёмую силу

N=2 F=mg=10000*9.81=98100H

КПДбл=0,9 КПДп=(1+КПДбл*т)/(z+1)=(1+0.9*2)/4+1

Z=4 Fb = F/(z*мю*КПДп)

Fp=Fb*z=175178.6

Принимаем стальной канат с эф равным 224000H
