Лекция 8 Статические и динамические испытания кранов

Статическими испытаниями проверяют прочность крана и его отдельных элементов.

Пробная нагрузка при испытании должна быть на 25% больше номинальной. Во время испытания кран устанавливают над опорами в положении соответствующему максимальному прогибу балки.

Крюком закрепляют груз и подвешивают на высоту 200-300мм. С последующей выдержкой в таком положении в течении 10-ти минут. По истечении времени груз опускают и проверяют отсутствие остаточной деформации.

Динамическим испытаниям подвергаются краны после положительных статических испытаний. Для этого на крюк закрепляют груз на 10% большей грузоподъёмности чем номинальная. Испытание заключается в неоднократном поднятии и перемещении груза проверке действия механизмов и тормозов.

Если у крана используется два механизма, то испытания проводят для каждого отдельно (индивидуально). В случае положительных испытаний результаты заносят в паспорт крана.

Устройство и монтаж башенных кранов

Башенный кран предназначен для подъёма и перемещения грузов. Включает в себя следующие элементы

Монтаж башенных кранов начинается после доставки его на место на тягочах по частям.

В начале ходовую часть крана завозят на подкрановые пути. С помощью вспомогательного стрелового крана, головную часть и стрелу снимают с тягоча и устанавливают на заранее подготовленные козлы, собираем отдельные элементы головной части. Совмещаем головную часть с подвижной частью и при помощи стрелового крана или собственной лебёдки возводим головную часть на подвижную часть. После установки головной части грузовой лебёдкой поднимают стрелу и проверяют работоспособность всех механизмов.

Лекция 9 Средства малой механизации

К ним относятся механизмы и механизированные инструменты. С двигателем в которых в процессе работы масса машины частично или полностью воспринимается руками рабочего.

Классифицируются:

1. По назначению:

   1. Сверлильные

   2. Шлифовальные

   3. Развальцовочные

   4. Ножницы и др

2. По виду потребляемой энергии:

   1. Электрические

   2. Пневматические

   3. Гидравлические

   4. Пороховые

   5. С двигателем внутреннего сгорания

3. По способу преобразования энергии:

   1. Ручные – без использования промежуточного преобразователя энергии

   2. Механические – энергия от двигателя к рабочему органу поступает через механическую передачу.

   3. Компрессорно-вакуумные – передаётся энергия в поступательные движения.

Они обладают следующими достоинствами:

1. Обладают массой и размерами

2. Высокая производительность

3. Удобство применения

4. Небольшие расходы на ремонт и эксплуатацию

Конструкция таких машин постоянно улучшается и расширяется

Домкраты

Домкраты предназначены для подъёма и фиксации на заданной высоте различных грузов при выполнении ремонтных и монтажных работ.

По принципу действия домкраты бывают:

1. Гидравлические

2. Реечные

3. Винтовые

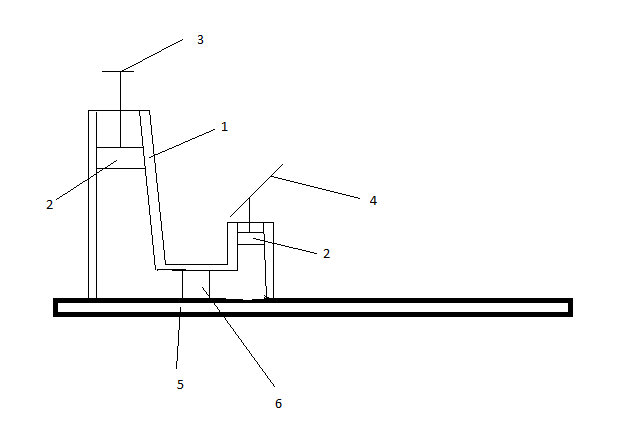

Гидравлические домкраты бывают бутылочные и подкатные

1. К орпус

2. Поршень

3. Опорная чаша

4. Рычаг

5. Опорная рама

6. Обратный клапан

Достоинства:

1. Плавность хода груза

2. Устойчивость

3. Большая грузоподъёмность (до 100 т.)

4. Небольшое усилие на рукоятке

5. Высокие КПД (80%)

Недостатки:

1. Небольшая скорость подъёма груза

2. Малый рабочий ход

3. Необходимость и перевозить в вертикальном положении.

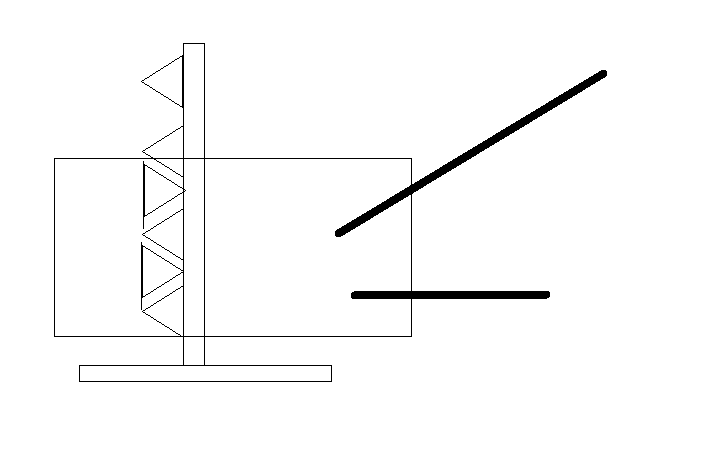

Реечные домкраты – представляют собой стальную рейку с опорной чашей для груза и опорной лапой внизу

Удержание поднятого груза осуществляется при помощи стопорных устройств. В зависимости от типа передаточного механизма бывают рычажные и зубчатые

Достоинтсва:

1. большая высота подъёма

2. Легкость в эксплуатации

3. Высокий КПД (85%)

Недостаток:

1. Б ольшие габариты

Винтовые – винт приводимый во вращение рукояткой в зависимости от направления вращения рукоятки винт поднимает груз. На винте с помощью шарниров крепится грузоопорная чаша

Достоинства:

1. Большой рабочий ход

Недостатки:

1. Большие габариты

2. Большой вес

3. Недостаточная устойчивость

4. Низкий КПД (40%)
