4. 8. Застосування фотографування при архітектурному обмірюванні
При роботі над обміром будинку варто широко користуватися фотографуванням, так як фотографії представляють собою гарний додатковий матеріал. Необхідно зробити кілька знімків будинку з різних точок. Неодмінно треба фотографувати складні деталі, особливо скульптурні, які важко точно обміряти. Якщо є можливість зняти окремі фрагменти з мінімальним перспективним скороченням, то такі фото можуть до певної міри замінити ортогональні креслення; для цього при фотографуванні треба прикріпити до деталі рейку або смугу паперу із чітко зображеними розподілами метра. Таким чином, фотографія буде мати масштаб, яким можна буде користуватися при кресленні.
Фотографування застосовується й безпосередньо для обміру фасадів архітектурних споруд як метод стереоскопічної вимірювальної фотографії або стереофотограметричної зйомки. Переваги його полягають у тім, що скорочується строк провадження робіт, відпадає необхідність в установці риштування, сходів і таке ін.
Зазначений вище спосіб дає можливість із меншими матеріальними витратами й з досить великою точністю виконати обміри будь-яких споруджень.
В основі цього способу лежить властивість стереоскопії - отримання по двох фотографіях об'ємного сприйняття об'єкта, що дає точні відомості про його форму й розміри.

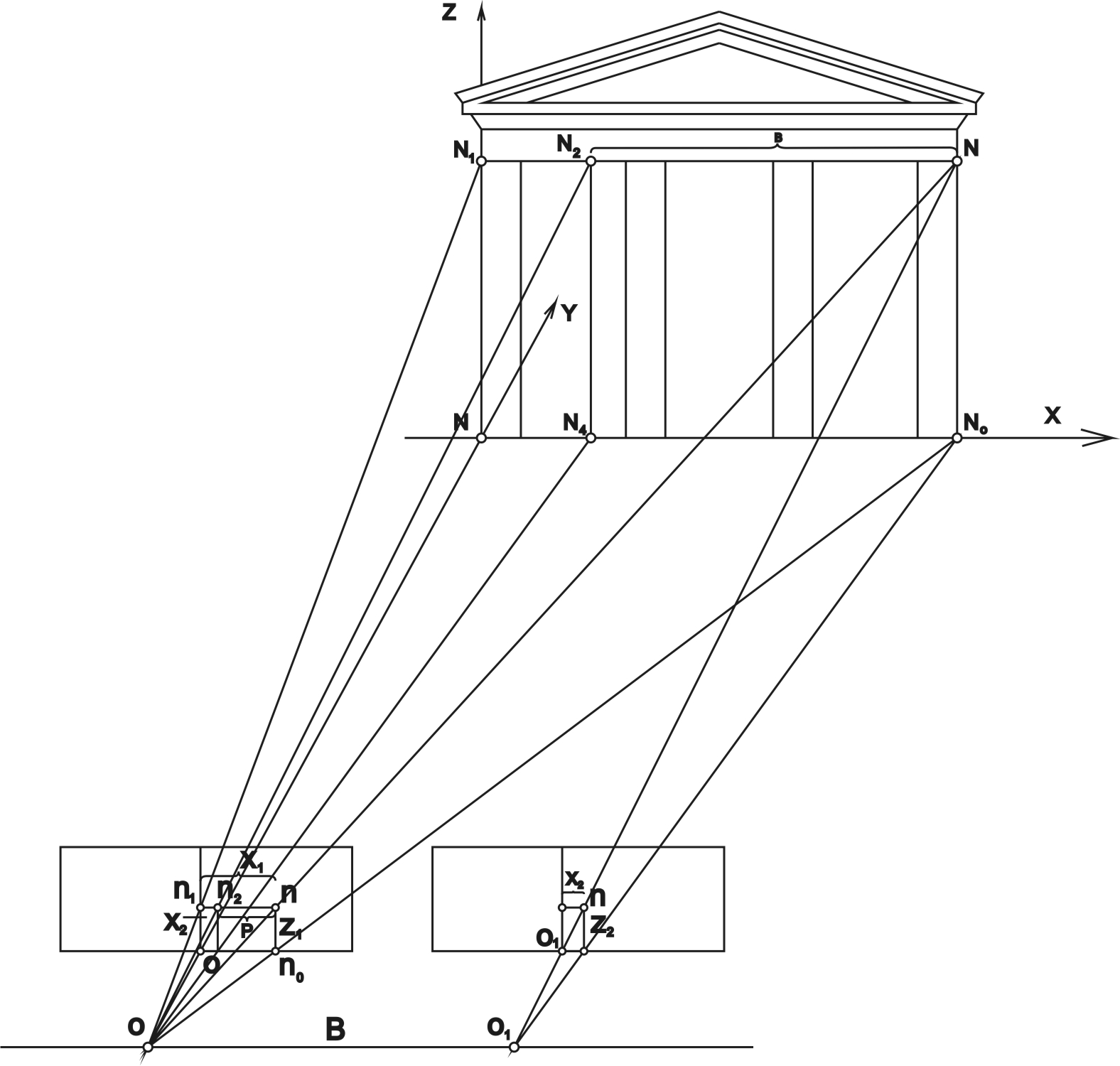

Стереознімки виконуються за допомогою спеціального приладу, що називається фототеодолітом. Прилад являє собою звичайний теодоліт, з'єднаний з фотокамерою (Рис. 4.13).
Перед фотографуванням необхідно провести відповідну підготовку на вибір базису (відстань між двома центрами).
Рис. 4.13
Всі викладені способи дають можливість із достатньою точністю отримувати загальні розміри будинку. Що стосується обміру деталей (карнизів, капітелей, тяг, декоративних елементів і таке ін.), то для цього треба робити фотознімки з більш близьких відстаней, що практично не завжди здійснено, або обміряти їх звичайним способом.
