6.1.4 Расчет короткой консоли
Определим поперечную силу, действующую на консоль:
Qc=F7+Dmax = 57,5+449,87 = 507,37 кН
где - нагрузка от веса подкрановой балки и кранового рельса;
- расчетная вертикальная нагрузка от двух сближенных кранов.
Расчет и конструирование консоли колонны производим в следующей последовательности:

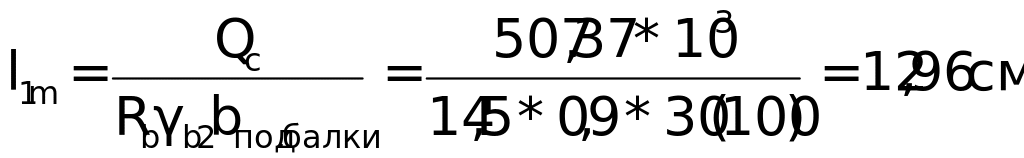

Минимальный вылет консоли из условия обеспечения ее прочности на смятие
bпод.балки - ширина подкрановой балки в месте опирания.
Принимаем конструктивно
кратно 50 мм.
Определим расстояние
от точки приложения опорной реакции Q
до грани колонны а'=λ+с-hпод.части=750+250-900=100
мм, где
- привязка силы
к разбивочной оси;
- привязка колонны.

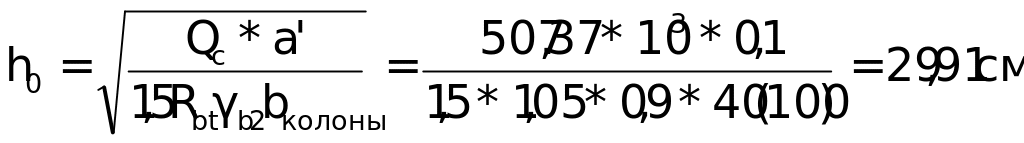

Вычислим максимальную высоту консоли

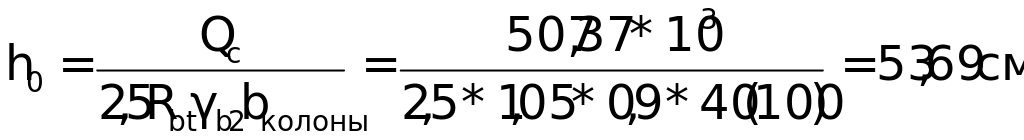

и минимальную высоту консоли
Тогда из 2 условий рабочую высоту консоли назначаем кратно 50 мм h0=55 см.
Полная высота сечения
консоли h=
а+h0=5+55=60см,
где
-защитный слой бетона.

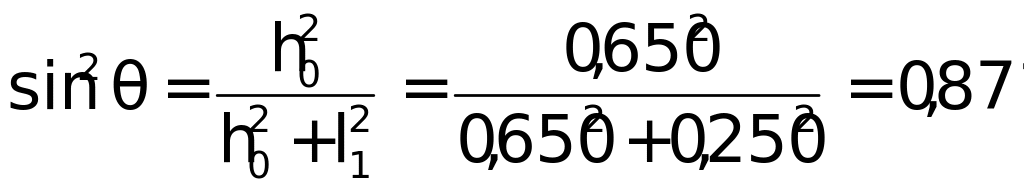

Из конструктивных требований (как для короткой консоли) должно выполняться следующее условие l1=25 см<0,9h0=49,5 см. Требование удовлетворяется.
Высоту свободного конца консоли h1 определим из 2х соотношений:
h1=h-l1*tg45˚=600-250=350 мм
h1>h\3 = 600\3 = 200 мм.
Кроме того, необходимо учесть конструктивное требование для h1 в зависимости от грузоподъемности крана. h1 должно быть не менее 500мм.
В связи с этим корректируем высоту консоли h=h0+a=650+50=700 мм
Принимаем высоту свободного конца консоли h1=350 мм, кратно 50мм.
Расчетный изгибающий момент в сечении у грани колонны:
M=1,25Qc*a’=1,25*507,37*0,1=63,42 кНм
Для определения рабочей арматуры в консоли колонны вычислим коэффициенты:
Требуемая площадь сечения рабочей продольной арматуры равна
По сортаменту принимаем 2Ø14А-III с As=3,08 см2.
Эту арматуру приваривают к закладным деталям консоли, на которые потом устанавливают и крепят подкрановую балку.
Сделаем выбор армирования консоли. Для этого сравним h=700 мм и 2,5a'=2,5*100=250 мм.
Из анализа видно, что h=700 мм > 2,5a'=2,5*100=250 мм.
Тогда предусматриваем армирование консоли в виде горизонтальных хомутов и отогнутых стержней.
Исходя из выбранной схемы армирования, назначим конструктивно:
диаметр горизонтальных
хомутов с шагом
диаметр отогнутых
стержней (с учетом конструктивных
требований) принимается не более 25 мм
и не более
(длины отгиба) -
Тогда суммарная минимальная площадь сечения отгибов
.
Сравним 0,002bколонныhконсоли=0,002*400*700=560 мм2; ΣА=873 мм2 > 560 мм2 - условие выполняется.
Итог:
Диаметр хомутов -
;
Диаметр отогнутых
стержней -
.
Проверка прочности консоли колонны
на действие поперечной силы для обеспечения прочности по наклонной сжатой полосе между грузом и опорой:
Qc=507,37
кН; lsup=300
мм – длина площадки опирания нагрузки
вдоль вылета консоли;
- ширина консоли (колонны);
- синус угла наклона
расчетной сжатой полосы к горизонтали;
- коэффициент армирования хомутами,
расположенными по высоте консоли;
- расстояние между хомутами, измеренное
по нормали к ним;
Коэффициент
Сравним данные по условию прочности
Qc=507,37 кН < 0,8Rbblsupsin2θ(1+5αμw) = 0,8*14,5*103*0,4*0,3*0,871(1+5*7,78*0,00785)= =1582,67 кН.
Условие выполняется.

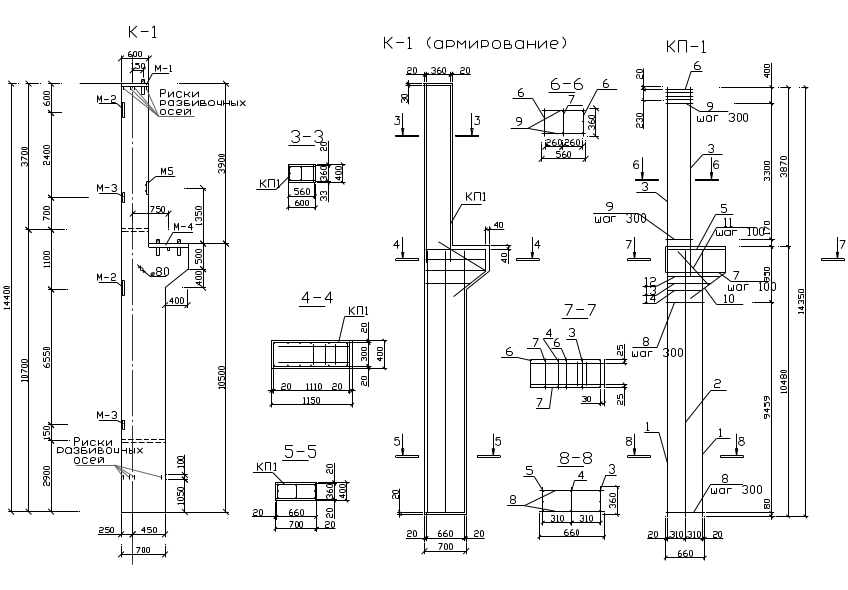

Рисунок 24. Армирование колонны крайнего ряда
