1. Расчет рамы с использованием программы «scad»

5.2 Эпюры

1. Постоянные нагрузки

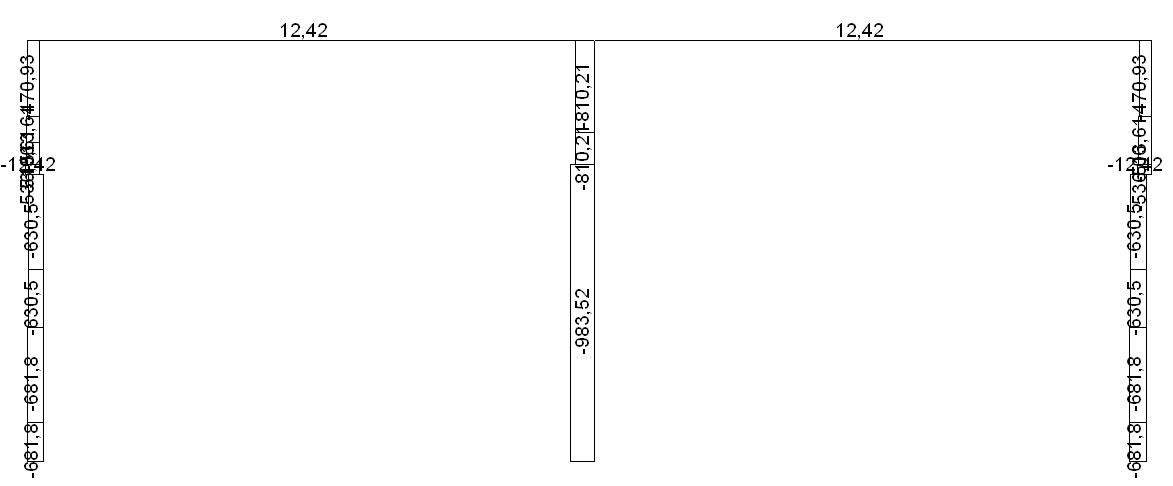

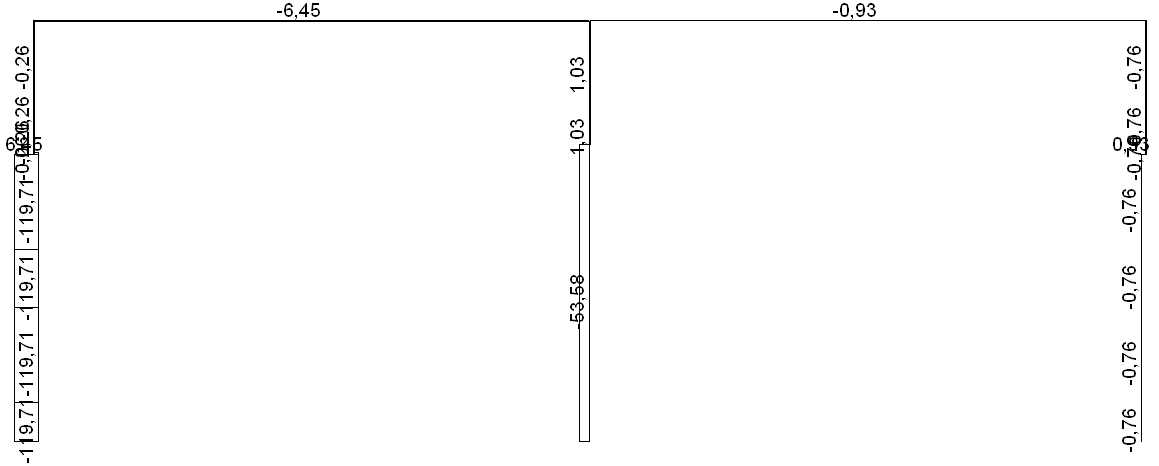

Рисунок 11.а – Эпюра N, кН

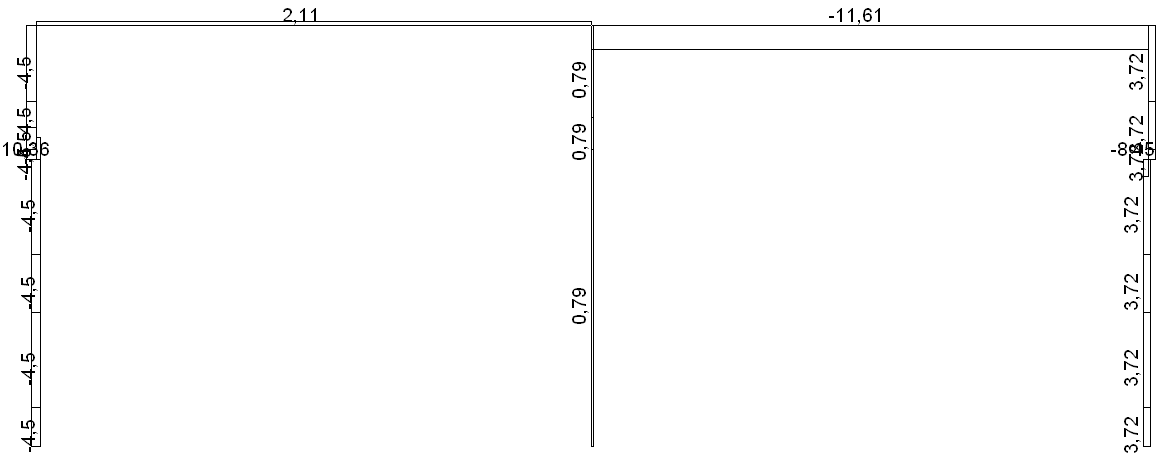

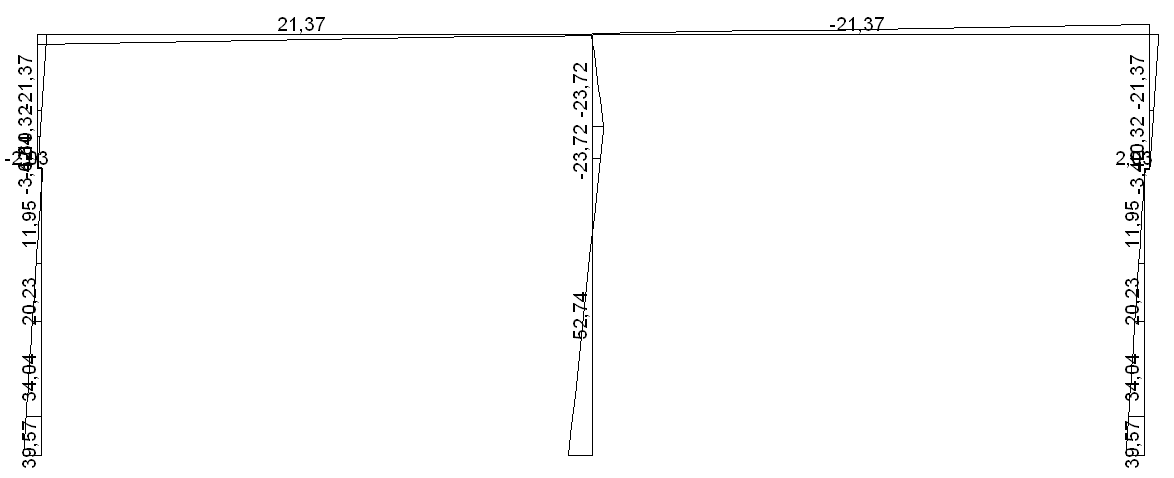

Рисунок 11.б – Эпюра М, кН

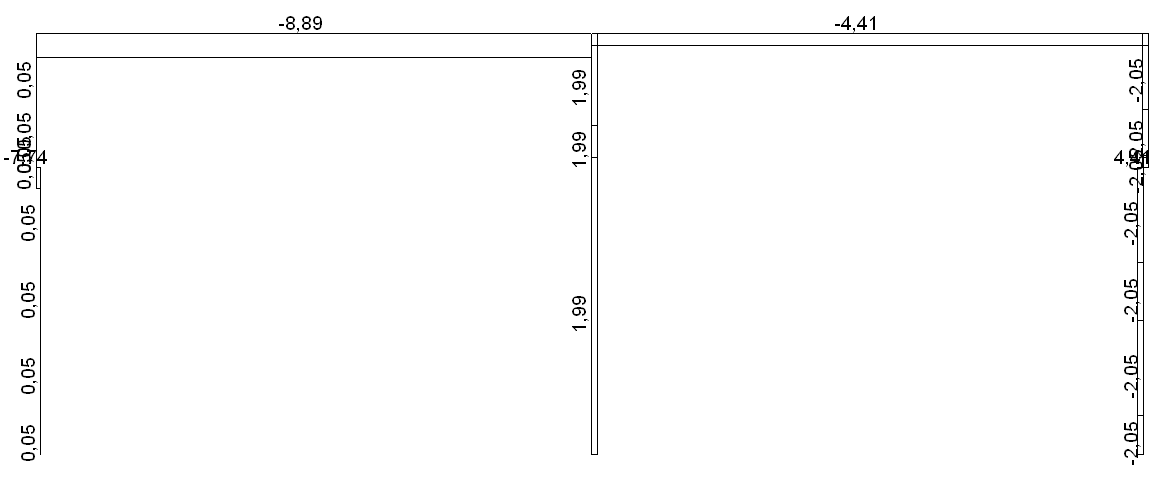

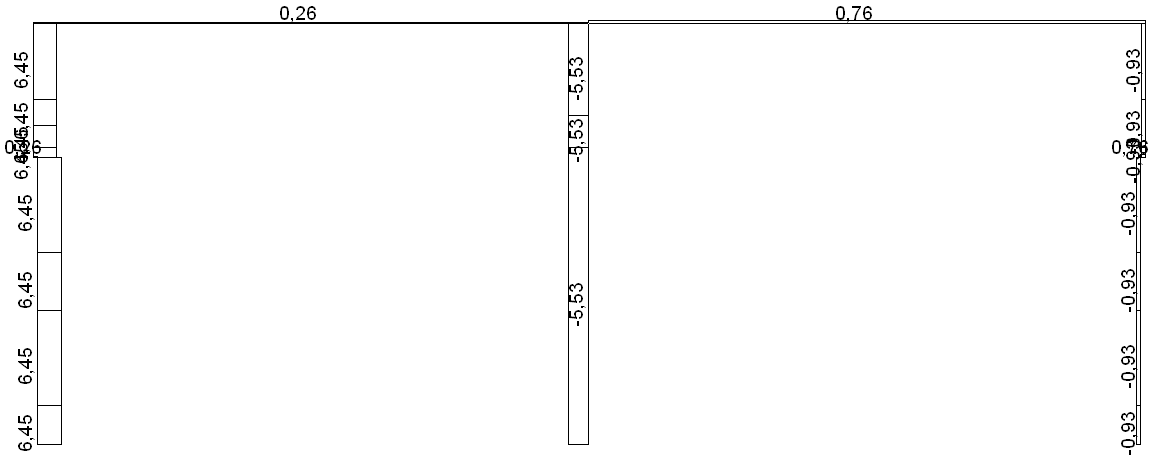

Рисунок 11.в – Эпюра Q, кН

2. Снеговые кратковременные

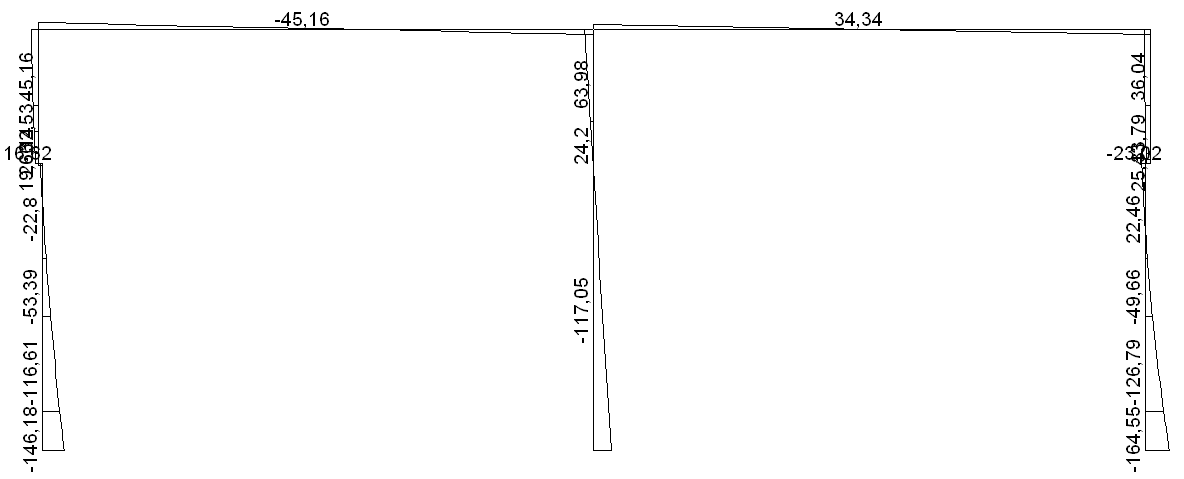

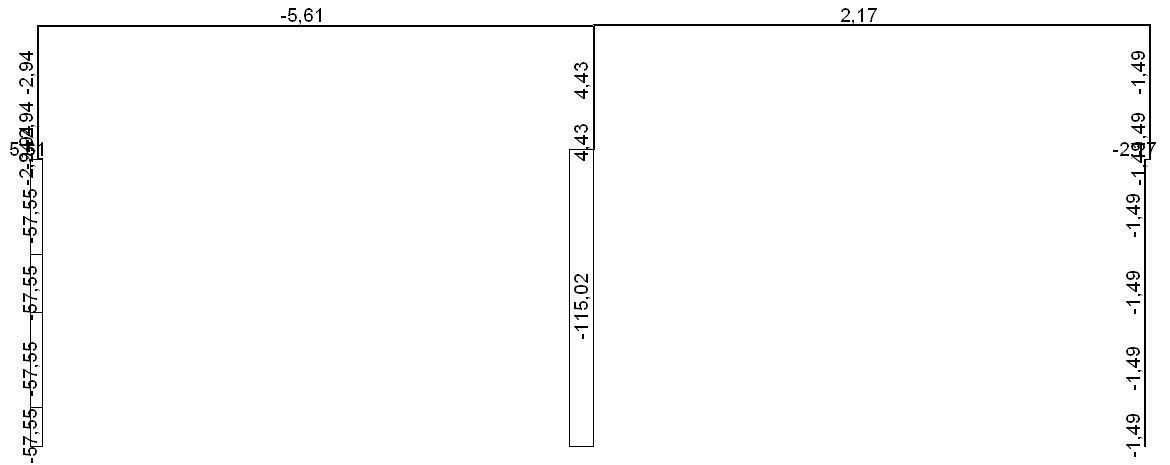

Рисунок 12.а – Эпюра N, кН

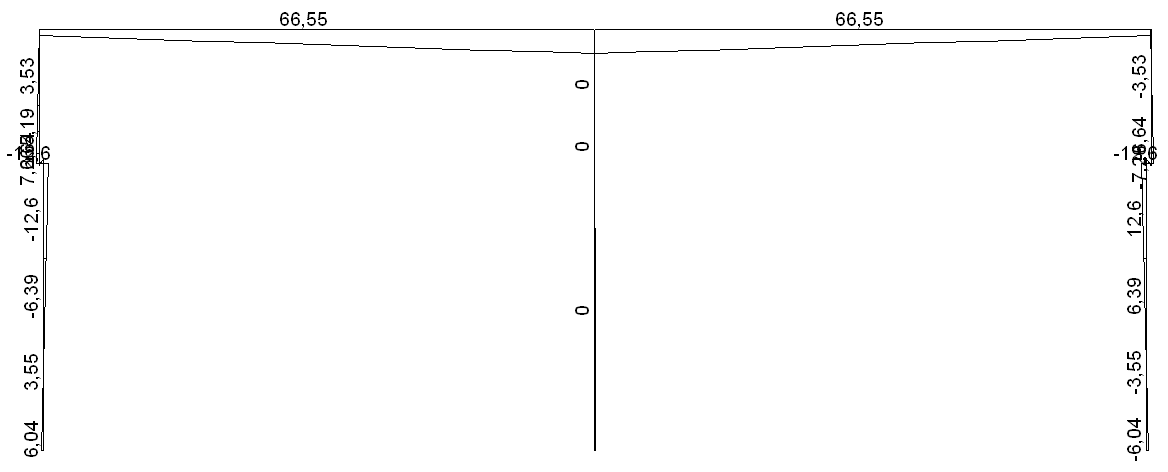

Рисунок 12.б – Эпюра М, кН

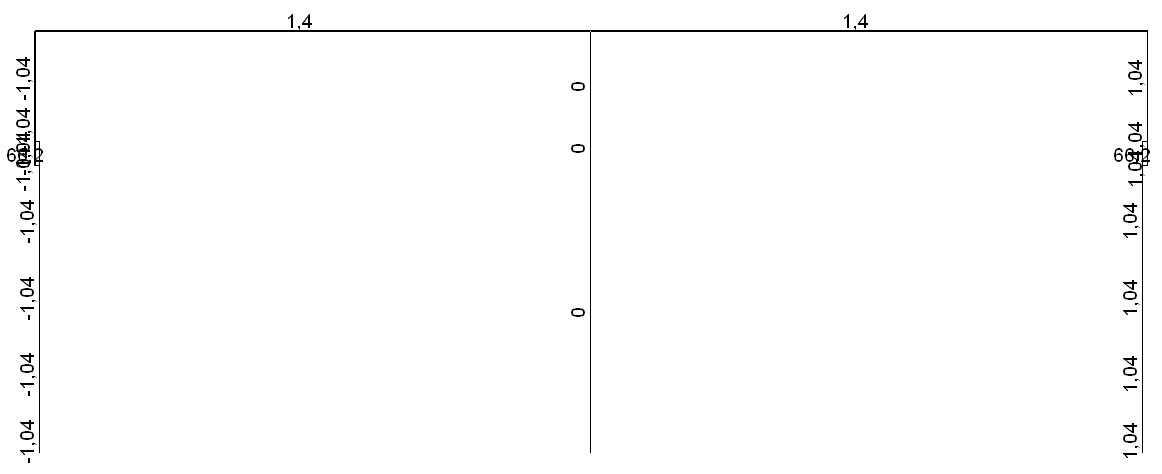

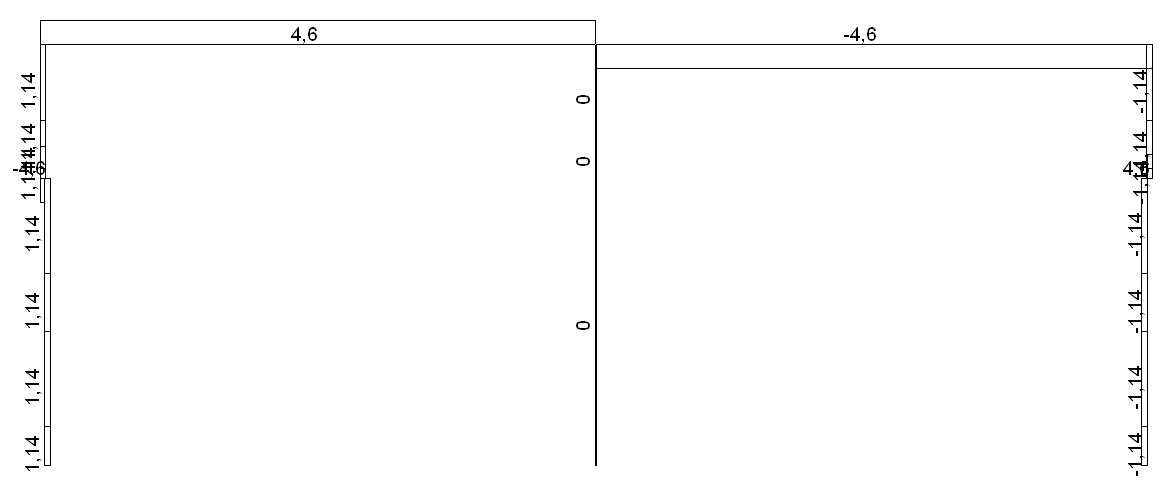

Рисунок 12.в – Эпюра Q, кН

3. Снеговые длительные

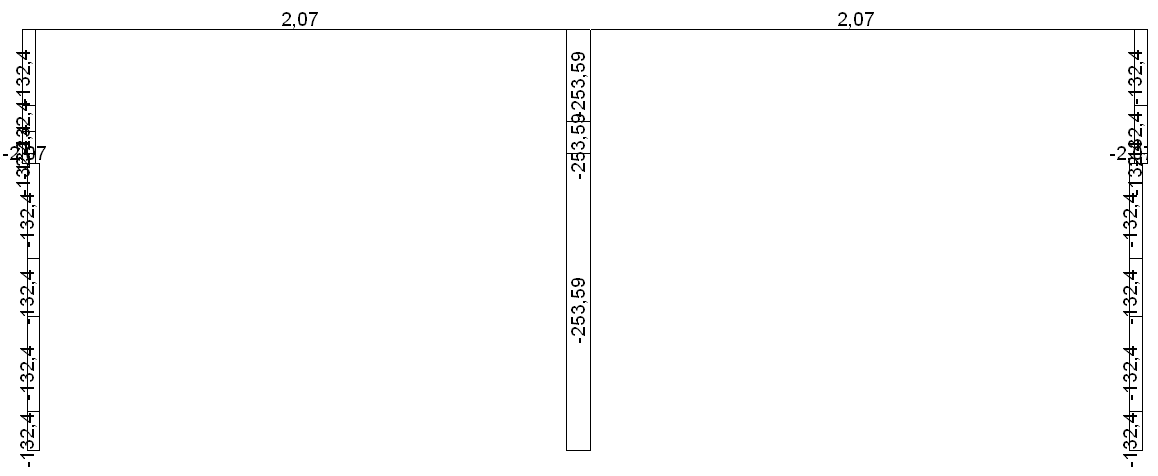

Рисунок 13.а – Эпюра N, кН

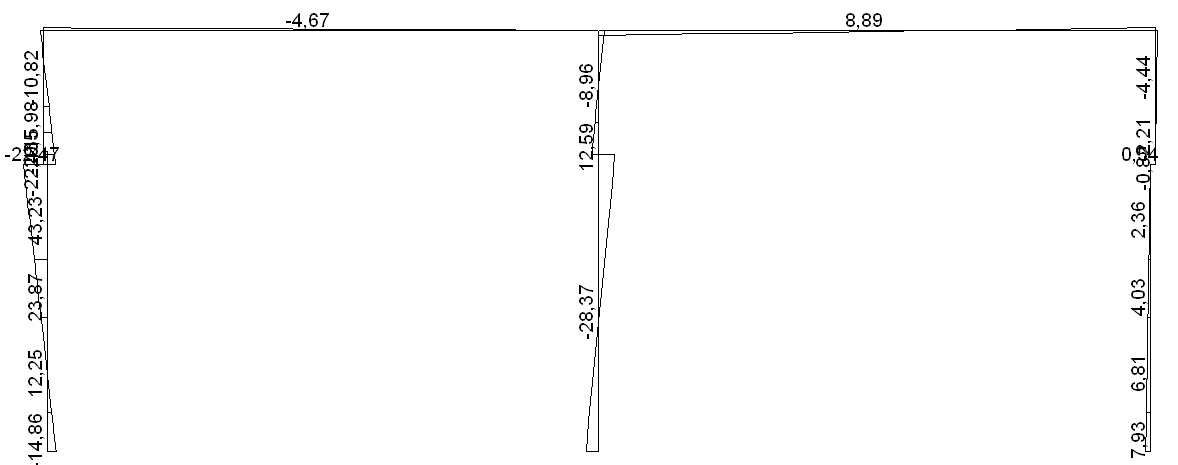

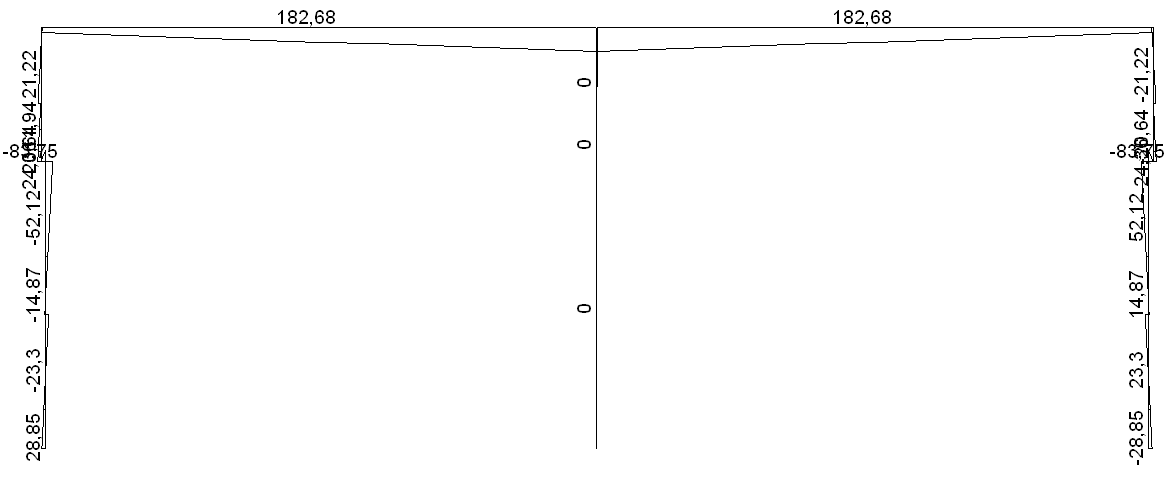

Рисунок 13.б – Эпюра М, кН

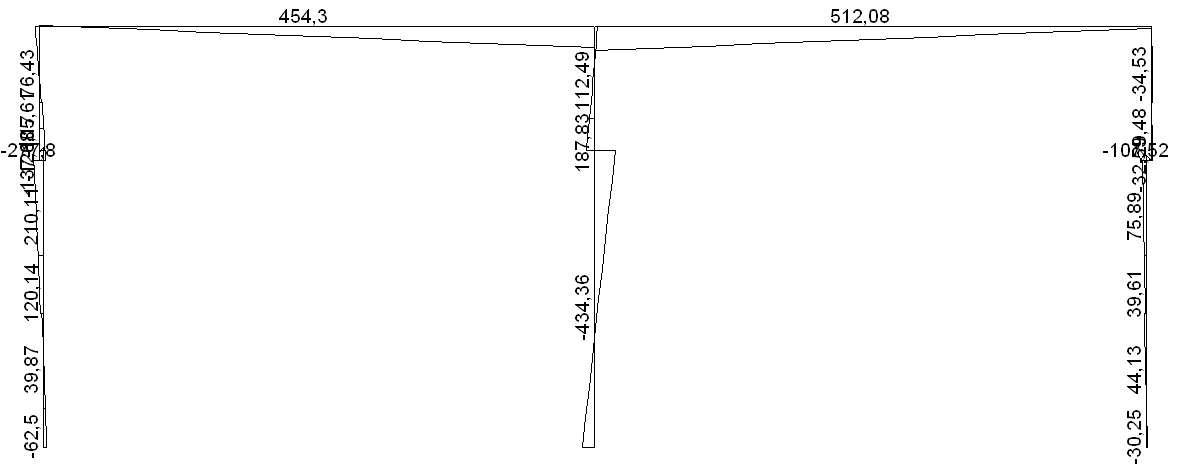

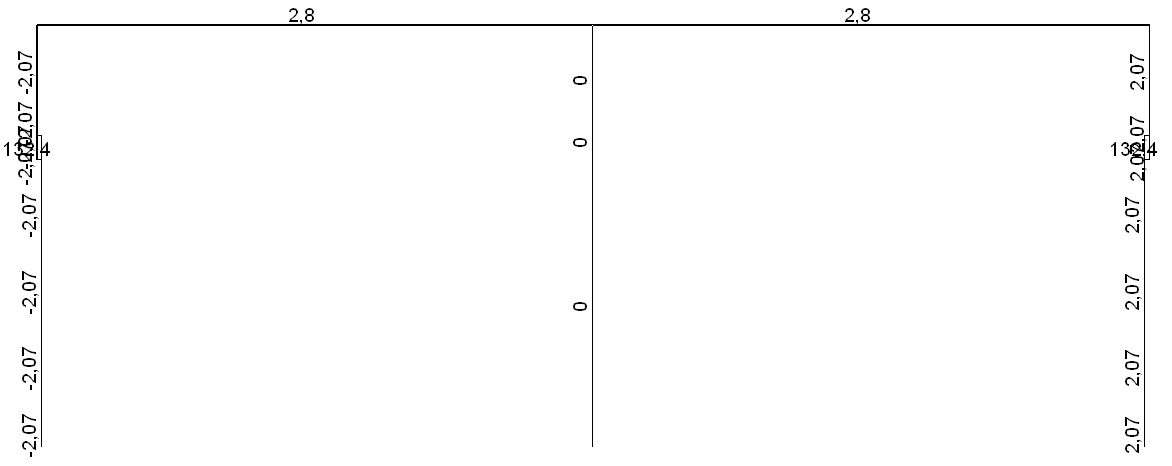

Рисунок 13.в – Эпюра Q, кН

4. Крановые кратковременные к левой стойке

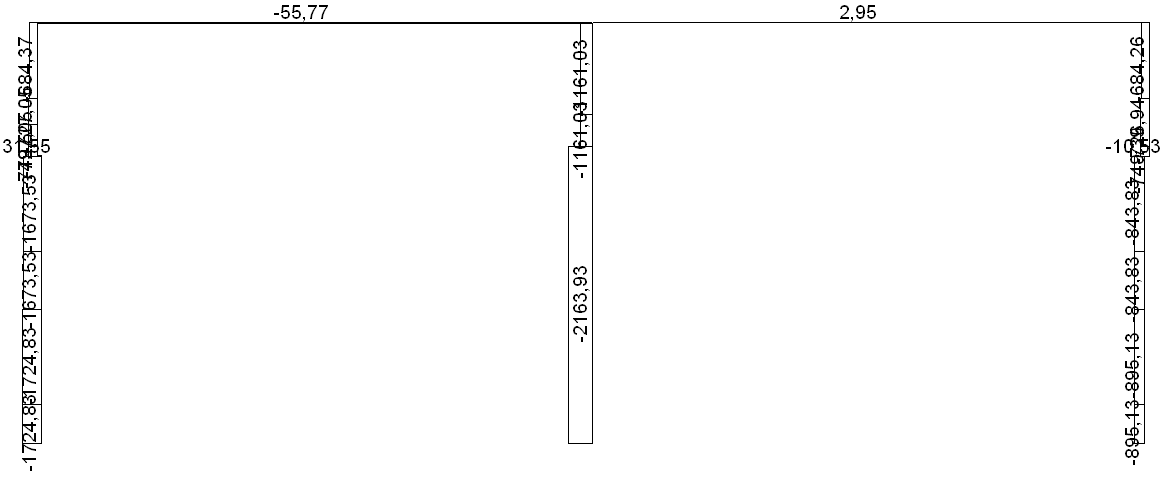

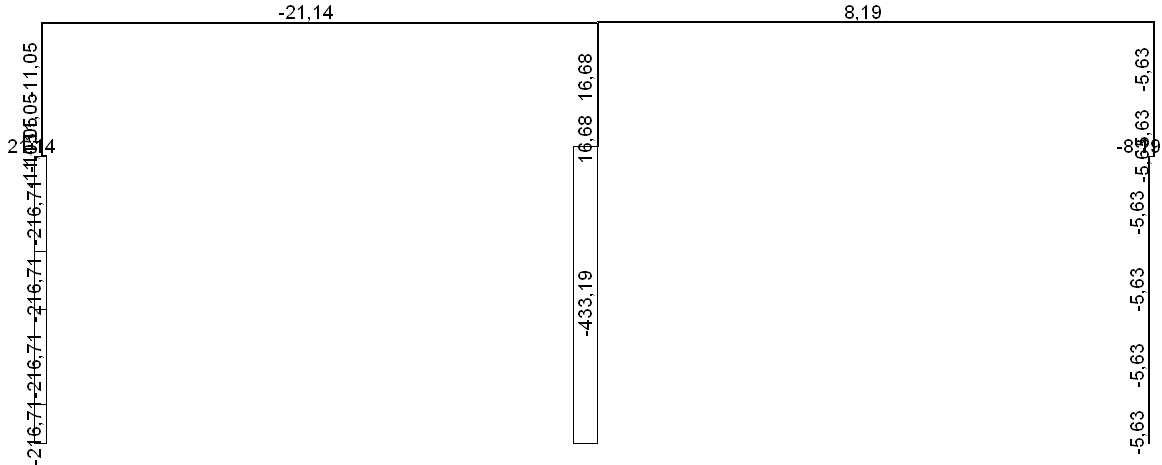

Рисунок 14.а – Эпюра N, кН

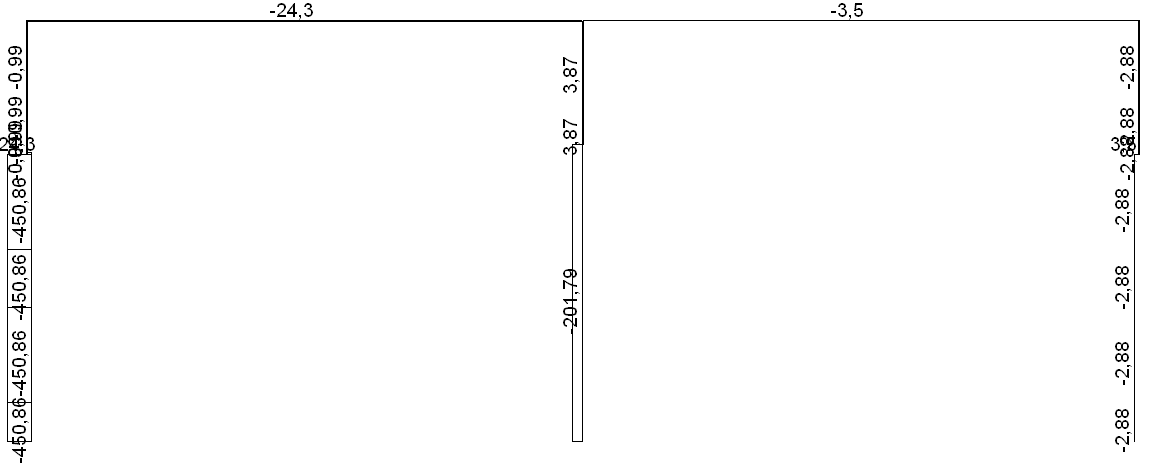

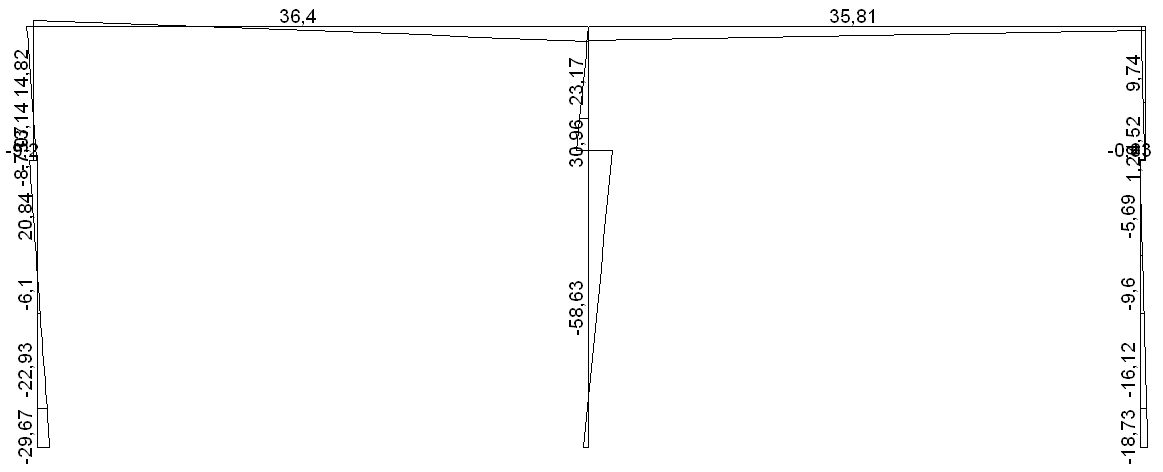

Рисунок 14.б – Эпюра М, кН

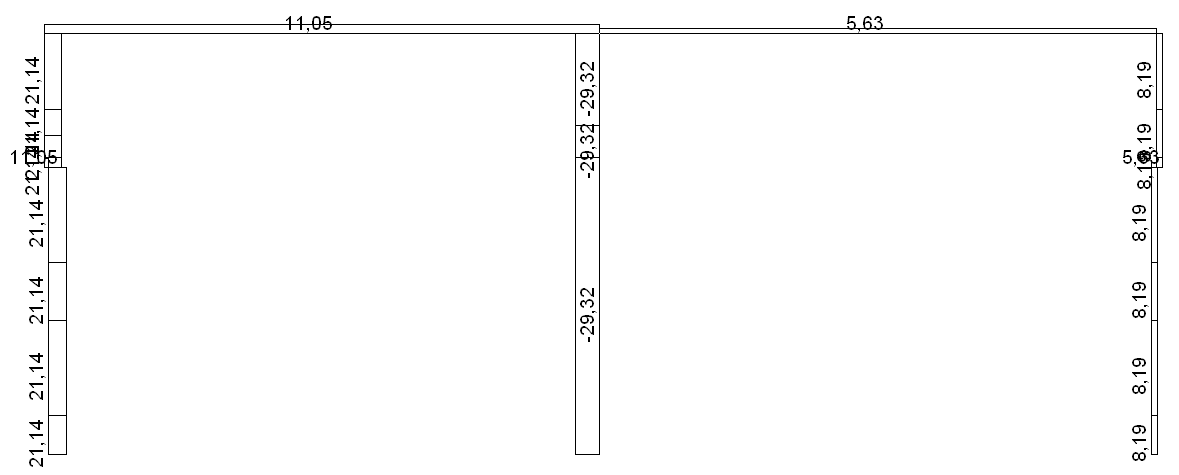

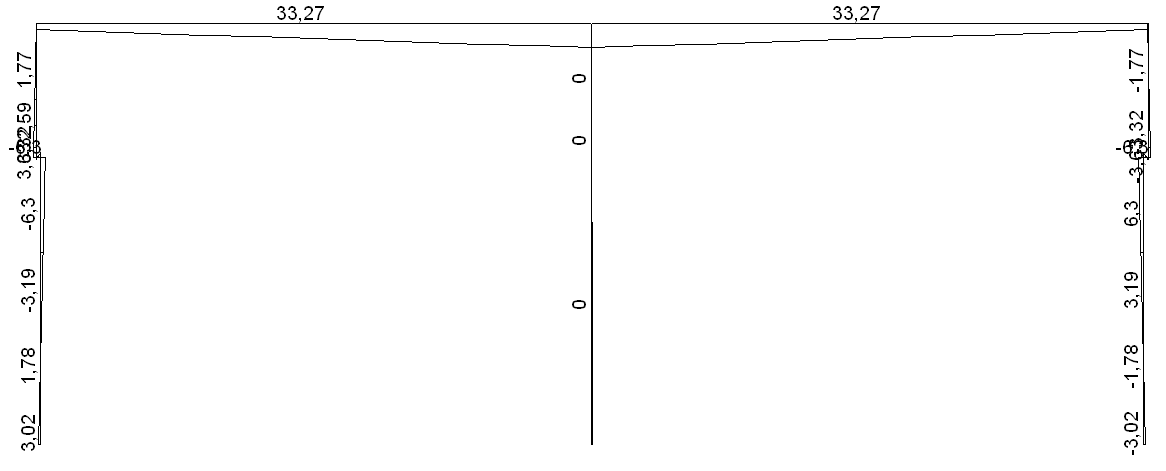

Рисунок 14.в – Эпюра Q, кН

5. Крановые кратковременные к средней стойке

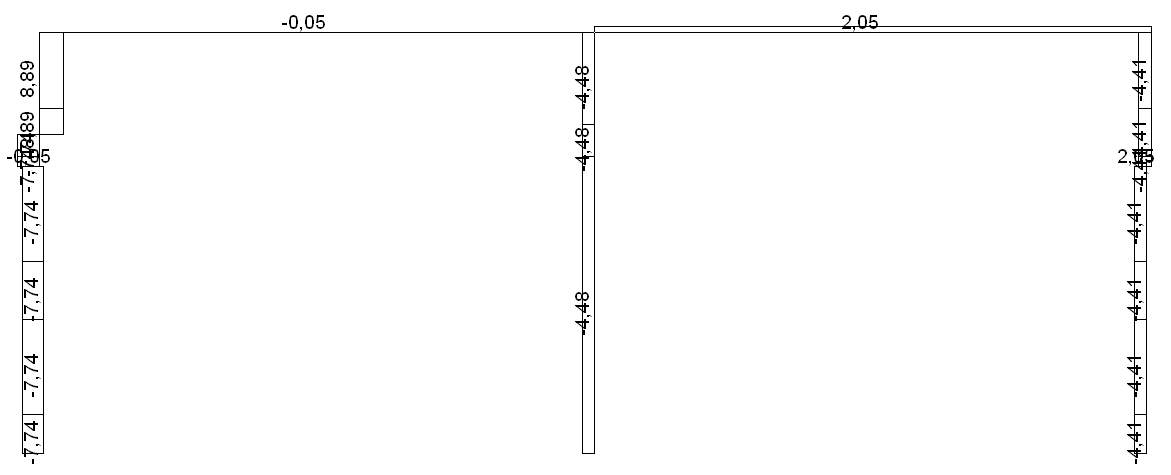

Рисунок 15.а – Эпюра N, кН

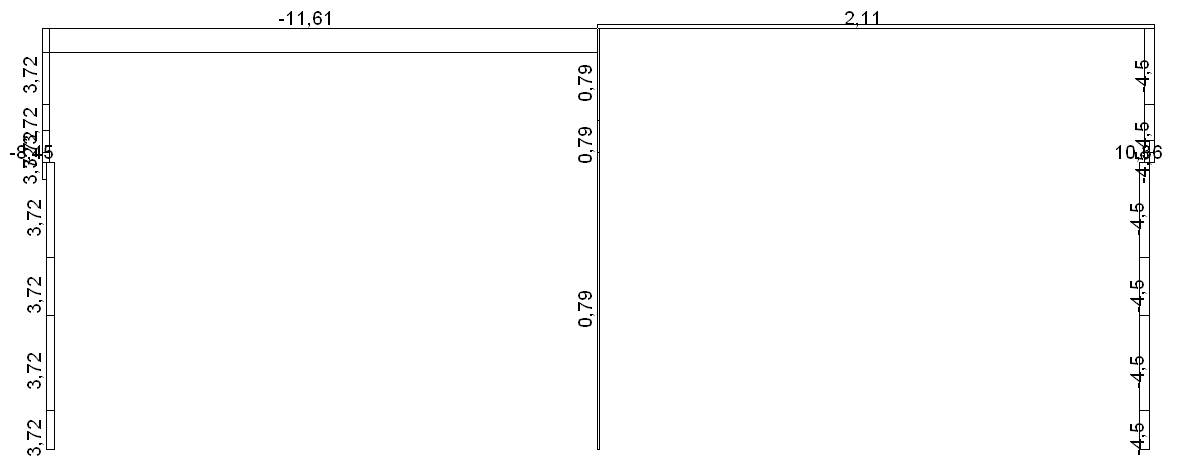

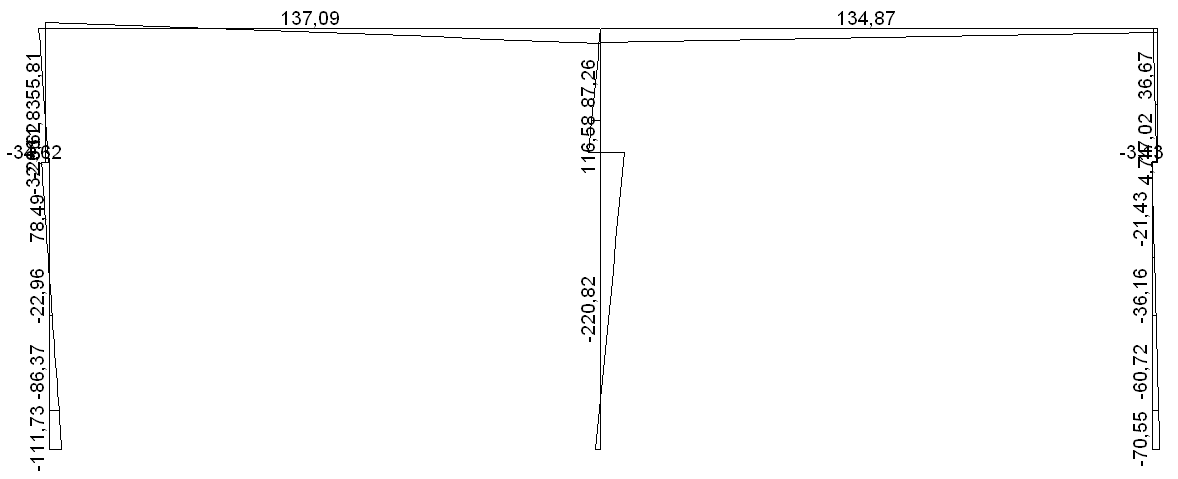

Рисунок 15.б – Эпюра М, кН

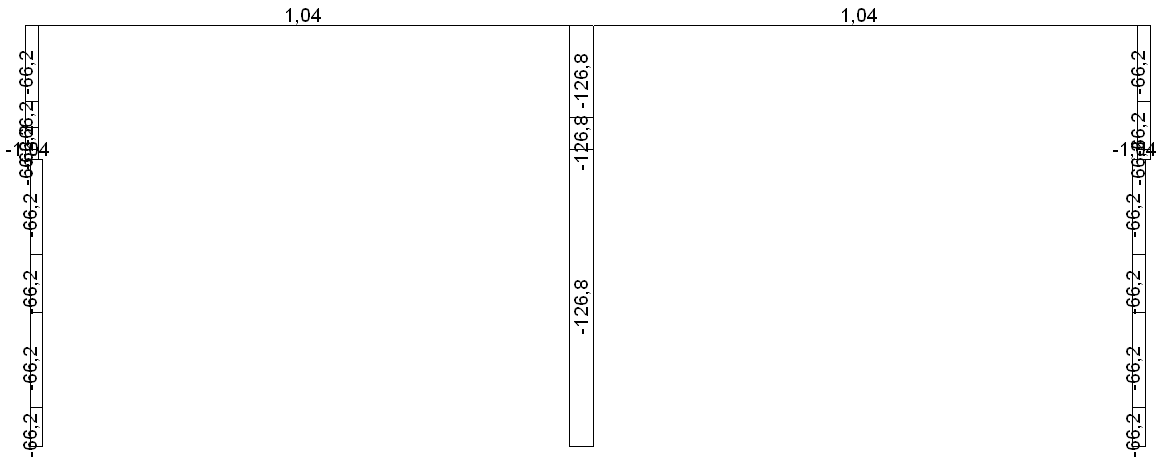

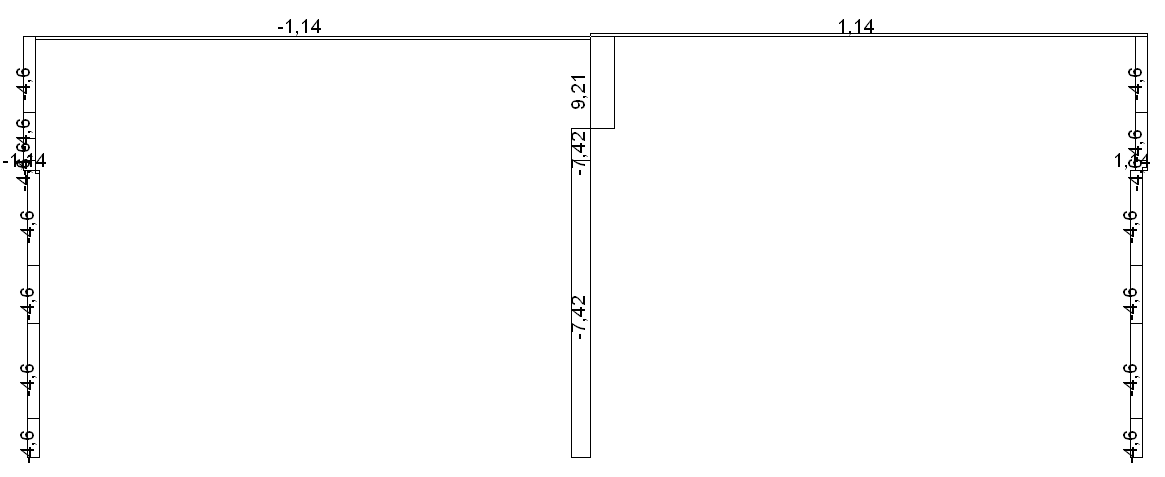

Рисунок 15.в – Эпюра Q, кН

6. Кран длительные к левой стойке

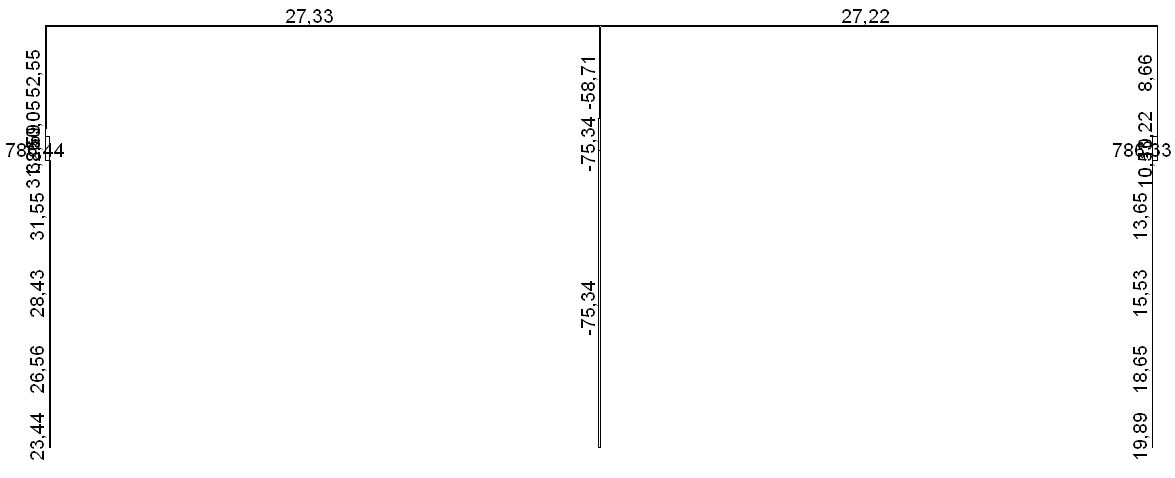

Рисунок 16.а – Эпюра N, кН

Рисунок 16.б – Эпюра М, кН

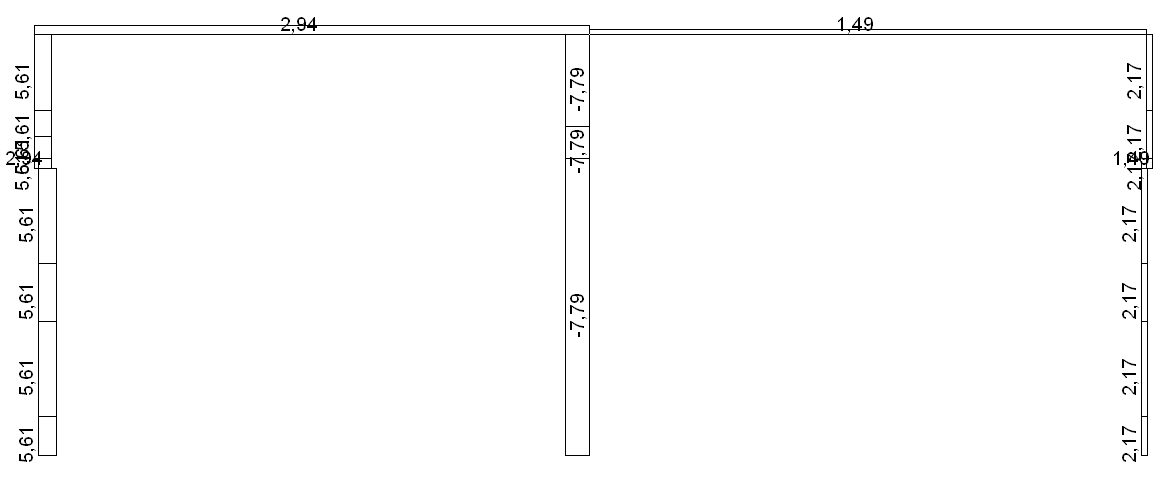

Рисунок 16.в – Эпюра Q, кН

7. Крановые длительные к средней стойке

Рисунок 17.а – Эпюра N, кН

Рисунок 17.б – Эпюра М, кН

Рисунок 17.в – Эпюра Q, кН

8. Горизонтальное торможение к левой стойке

Рисунок 18.а – Эпюра N, кН

Рисунок 18.б – Эпюра М, кН

Рисунок 18.в – Эпюра Q, кН

9. Горизонтальное торможение к средней стойке

Рисунок 19.а – Эпюра N, кН

Рисунок 19.б – Эпюра М, кН

Рисунок 19.в – Эпюра Q, кН

10. Ветровая нагрузка наветренной стороны

Рисунок 20.а – Эпюра N, кН

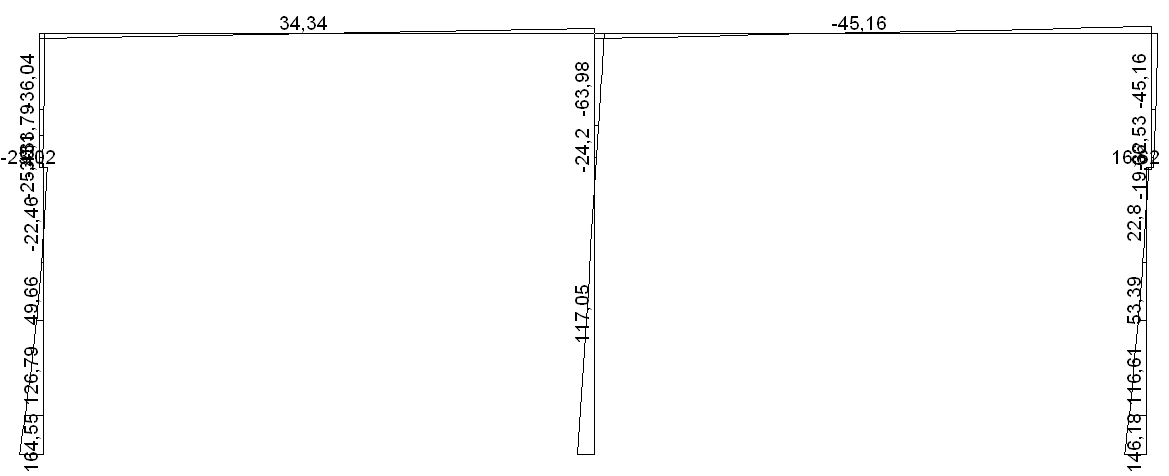

Рисунок 20.б – Эпюра М, кН

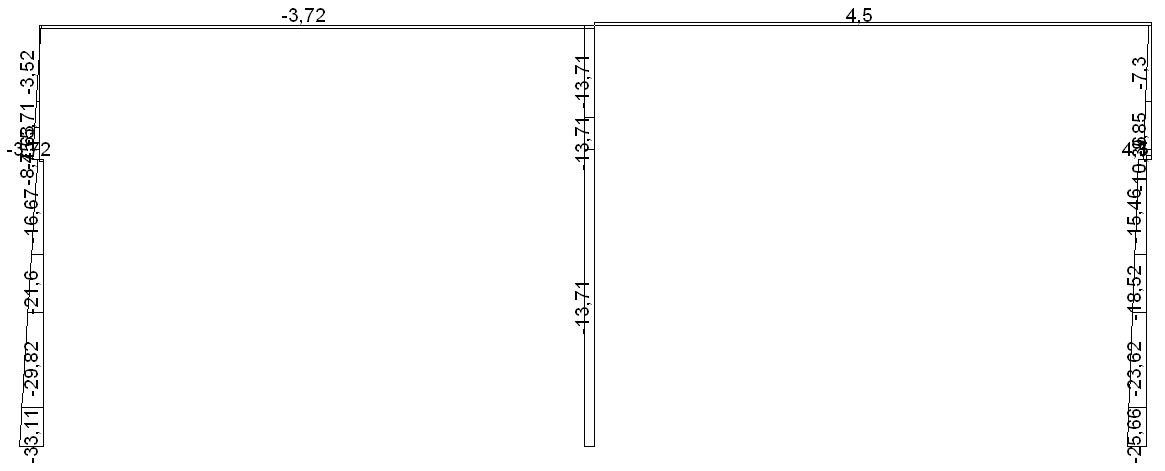

Рисунок 20.в – Эпюра Q, кН

11. Ветровая нагрузка с подветренной стороны

Рисунок 21.а – Эпюра N, кН

Рисунок 21.б – Эпюра М, кН

Рисунок 21.в – Эпюра Q, кН

Сочетание нагрузок

Рисунок 22.а – Эпюра N, кН

Рисунок 22.б – Эпюра М, кН

Рисунок 22.в – Эпюра Q, кН

Расчетная схема

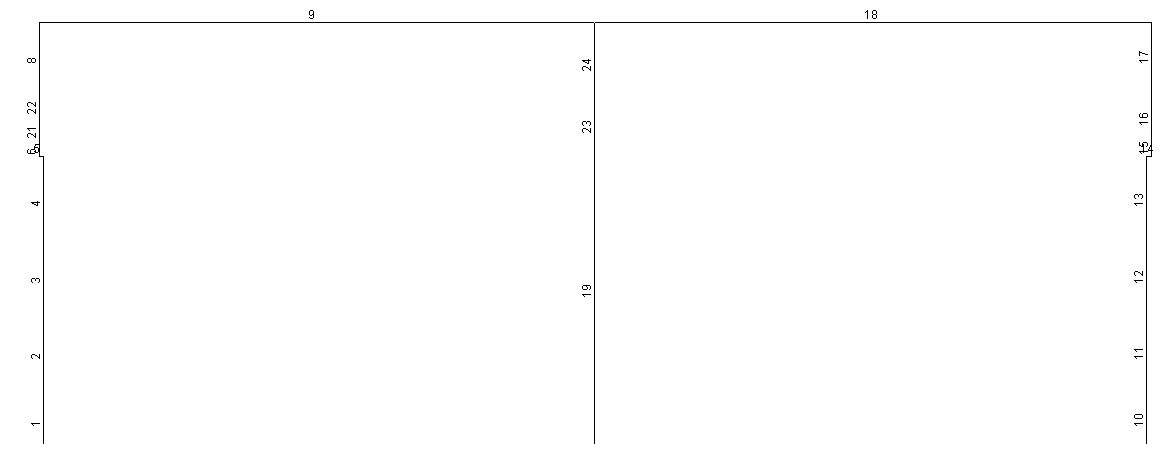

Рисунок 23. Расчетная схема

3. Определение расчетных сочетаний усилий

Расчет элементов поперечной рамы необходимо производить с учетом наиболее неблагоприятных сочетаний нагрузок, а следовательно и внутренних усилий. Исходя из статического расчета рамы на отдельные нагрузки, приведем данные по внутренним усилиям для крайней левой стойки в четырех расчетных сечениях (1 – верхнее сечение надкрановой части колонны; 2 – нижнее сечение надкрановой части колонны; 3 – верхнее сечение подкрановой части колонны; 4 – нижнее сечение подкрановой части колонны). Эти данные сведем в таблицу 5.

На основе этих данных составим комбинации расчетных усилий. При этом необходимо знать, что нормами для железобетонных конструкций рассматриваются две группы основных сочетаний нагрузок. В первой группе основных сочетаний учитывается постоянная и одна временная нагрузка без снижения величины усилия от временной нагрузки. Во второй группе суммируются постоянная нагрузка и две или более временные нагрузки с учетом коэффициента сочетаний нагрузок. При этом принимаются следующие коэффициенты сочетаний: для длительных временных и для кратковременных нагрузок. Усилия от двух мостовых кранов на крановом пути умножаются на коэффициент сочетаний . При суммировании усилий от кранового оборудования в данной группе должны быть учтены одновременно действие вертикальных и горизонтальных нагрузок (нельзя учитывать торможение кранов без вертикального давления).

При составлении комбинаций расчетных усилий в стойках рамы необходимо выявить в каждом расчетном сечении три группы усилий:

1. +М_max, N_соот;

2. -М_max, N_соот;

3. N_max, М_соот;

Составляем комбинации усилий.

В числителе комбинации от постоянных и кратковременных нагрузок, в знаменателе – от постоянных и длительных нагрузок.

Таблица 5. Комбинации нагрузок и расчетные усилия

Сечения	Комбинации нагрузок и расчетные усилия в сечениях крайней левой колонны поперечной рамы
	Mmax	Nсоот	Mmin	Nсоот	Nmax	Mсоот
Сочетания с одной временной нагрузкой
1	10,02	603,33	8,58	470,93	603,33	10,02
	9,3	537,13	8,58	470,93	537,13	9,3
2	46,07	513,61	0,98	513,61	646,01	27,28
	46,07	513,61	0,98	513,61	579,81	23,96
3	190,49	1013,73	36,17	630,50	1013,73	190,49
	88,87	732,25	36,17	630,50	732,25	88,87
4	135,7	681,8	-175,03	681,8	814,2	-34,89
	135,7	681,8	-175,03	681,8	748,0	-25,83
Сочетания с двумя и более временными нагрузками
1	9,88	590,09	8,58	470,93	590,09	9,88
	9,26	533,83	8,58	470,93	533,83	9,26
2	49,50	632,77	2,95	513,61	632,77	26,62
	47,95	576,5	1,96	513,61	576,5	23,79
3	196,87	9755,41	74,34	915,44	1094,57	153,19
	108,37	727,17	35,02	739,86	840,89	115,30
4	203,21	1026,71	-165,85	800,96	1145,87	49,68
	142,34	841,36	-175,03	681,8	841,36	-13,98
	Q=	-23,88	Q=	23,09	Q= 0
		-31,45		25,66
