Расчет и конструирование железобетонного фундамента
Расчет и конструирование железобетонного фундамента под колонну крайнего ряда
8.1 Исходные данные
Для расчета и конструирования фундамента под колонну крайнего ряда назначим материалы бетона и арматуры:
- бетон тяжелый класса В15 (Rb=8,5*1,1=9,35 МПа; Rbt=0,7*1,1=0,825 МПа)
- рабочая продольная арматура класса А-III (Rs=365 МПа: Еs=20*104 МПа)
- конструктивная и поперечная арматура класса A-I (Rsw=175 МПа)
Глубина заложения фундамента d=2,25 м. Основание сложено песком пылеватым, плотным, влажным, с расчетным сопротивлением грунта R0=200 кПа. Усредненное значение удельной массы грунта и фундамента γм=18,5 кН\м3. Под фундаментов предусматривается песчано-гравийная подготовка. Защитный слой бетона 70 мм.
В уровне верха фундамента в сечении 4-4 (колонна крайнего ряда) передаются расчетные усилия:
Первая комбинация (Мmax, Nсоотв):
при γf>1 M4-4=203,21 кНм; N4-4= 1026,71 кН; Q4-4=-23,88 кН;
при γf=1 M4-4=203,21\1,15=176,7 кНм; N4-4= 1026,71\1,15=892,79 кН; Q4-4=-23,88\1,15=
-20,77 кН;
где 1,15 – усредненный коэффициент надежности по нагрузке.
Вторая комбинация (Nmax, Мсоотв):
при γf>1 M4-4=49,68 кНм; N4-4= 1145,87 кН; Q4-4=-23,88 кН;
при γf=1 M4-4=49,68\1,15=43,2 кНм; N4-4= 1145,87\1,15=996,41 кН; Q4-4=-23,88\1,15=
-20,77 кН.
Нагрузка от веса фундаментной балки при γf>1
Gф.б=γnρl*0,5(a+b)h=1,1*0,95*25*5,35*0,5(0,24+0,4)*0,6=26,84 кН
где γf=1,1 коэффициент надежности по нагрузке
γn=0,95 – коэффициент надежности по назначению здания
ρ=25 кН\м2 – плотность железобетона
l=5,35 м – длина балки
0,5(a+b)h – площадь поперечного сечения трапециевидной балки
Нагрузка от веса фундаментной балки при γf=1
Gф.б=γnρl*0,5(a+b)h=0,95*25*5,35*0,5(0,24+0,4)*0,6=24,4 кН
Момент от веса фундаментной балки при γf>1
Мфб= Gф.б*е=26,84*0,55=14,76 кНм
Момент от веса фундаментной балки при γf=1
Мфб= Gф.б*е=24,4*0,55=13,42 кНм
Суммарные расчетные усилия в уровне подошвы фундамента, действующие относительно оси симметрии (без учета веса фундамента и грунта на нем)
Первая комбинация (Мmax, Nсоотв):
при γf>1 М=M4-4+ Q4-4d+ Мфб=203,21+[(-23,88)*(2,25-0,15)]*1-14,76=138,30 кНм;
N=N4-4+ Gф.б=1026,71+26,84=1053,55 кН;
при γf=1 М=M4-4+ Q4-4d+ Мфб=176,7+[(-20,77)*(2,25-0,15)]*1-13,42=119,66 кНм;
N=N4-4+ Gф.б=996,41+24,44=1020,81 кН;
Расчет фундамента выполним по алгоритму:
Определим предварительно площадь подошвы как центрально-нагруженного фундамента
Принимаем значение соотношения сторон внецентренно нагруженного фундамента m=b\l =2\3=0,67.
Тогда
b=ml=0,67*3,06=2,05 м
Принимаем унифицированные размеры l=3,1 м; b=2,1 м.
Проверим условие е0≤l\b
е0=M\N = 119,66\1020,81 = 0,117 < l\6=3\6=0,5 – условие выполняется
Вычислим площадь подошвы фундамента А и момент сопротивления W.
А=bl=2,1*3,1=6,51 м2; W=(bl2)\6=(2,1*3,12)\6=3,36м3
Уточним расчетное сопротивление грунта
R = R0[1+k1(b- \b1]*[(d+h)\2h] = 200[1+0,05(2,1-1,35)\1,35]*[(2+2)\2*2,1]=210,9 кПа
где R0=200 кПа – расчетное сопротивление грунта;
k1=0,05 – коэффициент для пылеватых песков;
b=2,1 – ширина подошвы фундамента;
b1=2,1-0,3-0,45=1,35 – ширина ступени фундамента;
d=2,25 – глубина заложения фундамента;
h=2,1 – высота фундамента.
Определим давление грунта под подошвой фундамента:
Сравним значения:
Р=197,31 кПа < R=212,9 кПа – условие удовлетворяется
Рmax=235,23 кПа < 1,2R=1,2*212,9=255,48 кПа – условие удовлетворяется
Рmin=159,32 кПа > 0 – условие удовлетворяется
Учитывая, что фундамент значительно заглублен, принимаем конструкцию фундамента с подколонником стаканного типа. Установим основные размеры фундамента: толщину стенок стакана поверху назначаем dn=325 мм вдоль ширины фундамента b и dn=375 мм вдоль длины фундамента l; зазор между колонной и стаканом 75 мм. Размеры сечения колонны hcxbc=0,9х0,4 м; размеры подколонника в плане: bcf=0,4+0,325*2+0,075*2=1,2 м; lcf=0,9+0,375*2+0,075*2=1,8 м, принимаем bcfх lcf=1,2х1,8 м.
Высоту ступеней назначим h1=h2=0,3 м. Высота подколонника hcf=2,10-2*0,3=1,5 м. Глубину стакана также назначим из условия заанкеривания колонны и ее рабочей арматуры:
;
е0=0,144
м < 2hc=2*0,9=1,8
м; hf=hc=0,9
м; hf=30d=30*18=530
мм (d
– диаметр рабочей продольной арматуры).
Принимаем hf=0,9
м; hh=(1,0+0,05)-0,15=0,9м.
Размеры на стакана в плане lh=1,0 м; bh=1,0 м. Размеры ступеней в плане: l=lf=3,1 м; b=bf=2,1 м; l1=2,45 м; b1=1,34 м. Толщина защитного слоя бетона а=0,07 м. Рабочая высота фундамента для первой ступени h01=0,3-0,07=0,23 м; для второй ступени h02=0,6-0,07=0,53 м; для подколонника h0f=2,10-0,07=2,03 м.

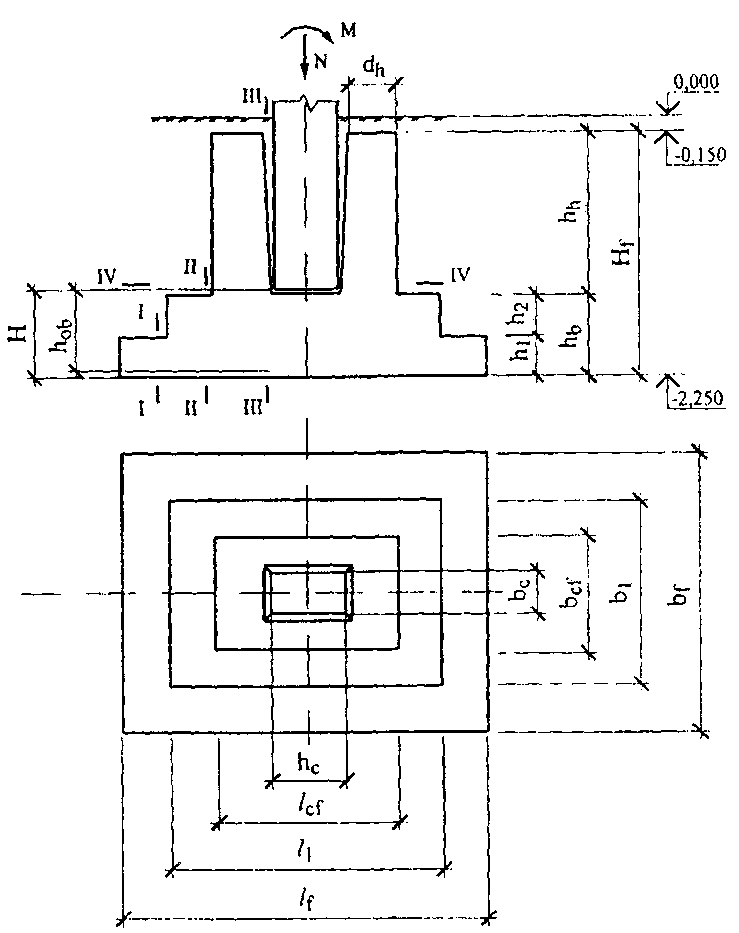

Рисунок 36. Конструкция фундамента под колонну крайнего ряда
Выполним расчет на продавливание с первоначальной проверкой условий:
- hcf=1,50 м < (lcf-hc)\2 = (1,8-0,9)\2 = 0,45 м – условие не удовлетворяется;
- l1=2,45 м > hcf+ 2h2=1,5+2*0,3=2,1 м – условие удовлетворяется;
- b1=1,63 м < bcf+2h2=1,2+2*0,3=1,8 м – условие удовлетворяется;
- b=2,1 м > b1+2h01=1,63+2*0,23=2,09 – условие удовлетворяется
Условие прочности на продавливание F≤Rbt*bm*H0,
где F=pg[0,5*bf(lf-lcf-2h02)-0,25(bf-bcf-2h02)2]= 132,02[0,5*2,1(3,1-1,8-2*0,53)-0,25(2,1-
-1,2-2*0,53)2]=32,424 кН
-
максимальное давление под подошвой
фундамента от расчетных нагрузок в
уровне обреза верхней ступени, где
1101,81кН = 1020,81+1,8*1,2*1,5*25 сила N; 108,83 кНм –
176,7+(-36,3*1,5)-13,42 – изгибающий момент.
Тогда F=32,424 кН ≤ Rbt*bm*H0= Rbt[h01(b1+h01)+0,5h2(bcf+b1)]=
= 0,825*103*[0,23(1,63+0,23)+0,5*0,3*(1,2+1,63)]=703,15 кН – условие выполняется и считаем размеры фундамента достаточными.
Вычислим давление на грунт в наиболее нагруженной области у края фундамента, а также в сечениях I-I, II-II, III-III:
где kI-I…kIII-III
– коэффициенты,
определяемые по формуле
сi
– длина консоли от края фундамента до
расчетного сечения, в частности:
Изгибающие моменты в сечениях I-I, II-II, III-III на 1 м ширины фундамента (большего размера) определим по формуле:
Вычислим требуемую площадь поперечного сечения арматуры класса А-III вдоль длинной стороны фундамента по формуле
где MI – изгибающий момент в рассматриваемом сечении консольного выступа (по грани колонны или по граням ступеней);
hI – рабочая высота рассматриваемого сечения от верха ступени до центра арматуры;
Rs – расчетное сопротивление арматуры.
Исходя из анализа полученных результатов, наиболее опасное сечение II-II на грани подколонника. Принимаем на 1 м ширины фундамента 5Ø14А-III с As=7,69 см2, шаг стержней 200 мм.
Вычислим среднее давление на грунт в направлении короткой стороны
Рср= N\А = 1020,81\9,72 = 105,02 кПа
Изгибающие моменты в сечениях I-I, II-II, III-III на 1 м ширины фундамента (большего размера) определим по формуле:
Вычислим требуемую площадь поперечного сечения арматуры класса А-III вдоль короткой стороны фундамента по формуле:
где MI – изгибающий момент в рассматриваемом сечении консольного выступа (по грани колонны или по граням ступеней);
hI – рабочая высота рассматриваемого сечения от верха ступени до центра арматуры;
Rs – расчетное сопротивление арматуры.
Принимаем на 1 м ширины фундамента 5Ø12А-III с As=5,65 см2, шаг стержней 200 мм.
Рисунок 37. Армирование фундамента под колонну крайнего ряда
Вычислим расчет прочности поперечных сечений подколонника. При этом расчет на внецентренное сжатие произведем для коробчатого сечения стаканной части в плоскости заданного торца колонны (сечение IV-IV)
Преобразуем размеры коробчатого сечения в эквивалентное двутавровое
b=0,65 м; h=1,8 м; b'f=bf=bcf=1,2 м; h'f= hf=0,375 м; а=а'=0,04 м; h0=lоср=1,76 м; δ=а'\h0= 0,04\1,76=0,023
Расчетные усилия в сечении (γf>1)
М=МIV-IV+QIV-IVd-Mф.б=203,1+(-23,88*0,85)-14,76=168,15 кНм
N=NIV-IV+Gф.+Gподкол.=1026,71+26,84+1,8*1,5*25*1,1*0,95=1138,20 кН
Эксцентриситет продольной силы
е0=М\N = 168,15\1138,2=0,148 м > еа=h\30=1\30=0,05 м
Тогда случайный эксцентриситет не учитываем. Расстояние от растянутой арматуры до силы N
е=0,148+0,5*1,8-0,04=1,008 м
Проверим условие Rb*b’f*h’f > N
9,35*1,2*0,375*103=4207,50 кН > 1138,2 кН – условие выполняется, следовательно нейтральная ось проходит в полке и в связи с этим рассматриваем сечение как прямоугольное с шириной b’f
Определим φ’n и φn, принимая симметричное армирование
где llocf=lcf-a1=1,8-0,04=1,76
Вычислим площадь поперечного сечения рабочей продольной арматуры
Арматура по расчету не требуется.
Назначим из конструктивных требований по следующему условию:
As=A’s=0,0005bh0=0,0005*1,2*1,76=0,001056 м2=10,56 см2. Принимаем 5Ø18А-III с As=12,72 см2 с каждой стороны подколонника.
Проверим е0<hc\6; е0=0,148 < hc\6 = 0,9\6=0,15 – условие выполняется.
Поперечное сечение проектируем виде горизонтальных сеток из арматуры класса А-I, шаг сеток принимаем s=150 мм < hs\4 = 0,225 м.
Определим момент в наклонном сечении, проходящем через сжатое ребро торца колонны и верхнее ребро стакана:
Мподкол=0,8(МIV-IV+QIV-IVhcr-0,5NIV-IV)=0,8(203,21+(-23,88)*1,5-0,5*1026,71)=-276,77 кНм
Определим площадь сечения поперечных стержней сетки подколонника
где Σz1=1,5+1,05+0,95+0,75+0,55=4,45 м – сумма расстояний до каждого ряда поперечной арматуры до нижней грани колонны.
Принимаем конструктивно сетку из стержней 4Ø10А-I с Asw=3,14 см2.

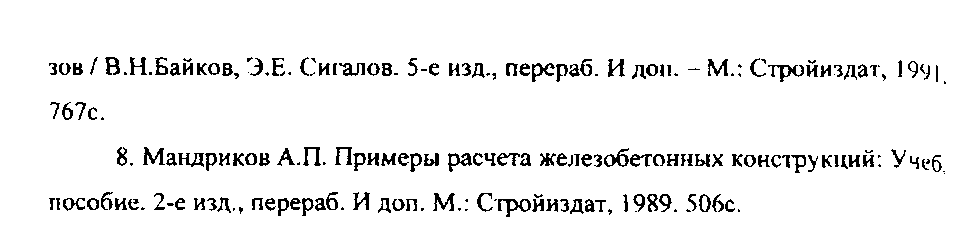

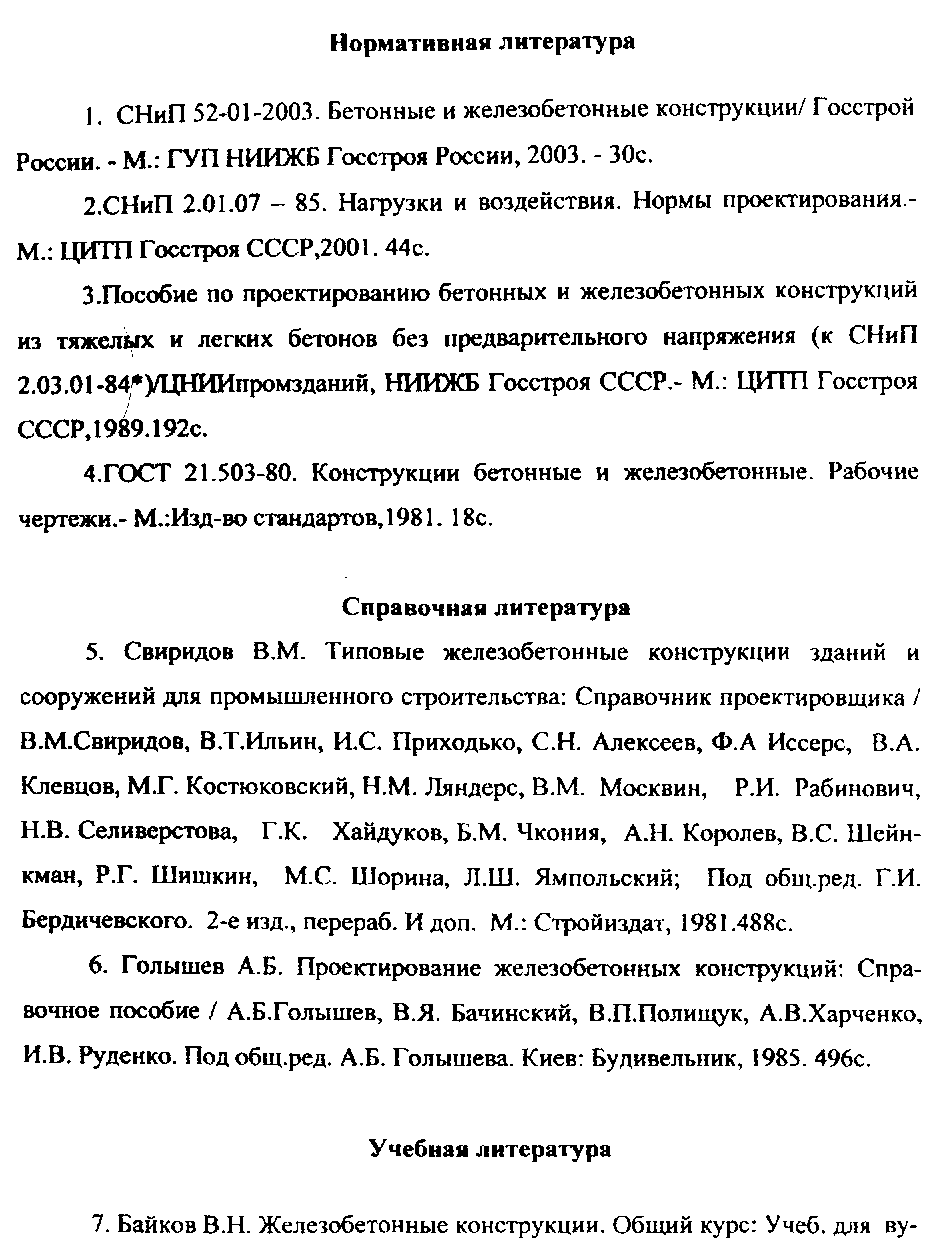

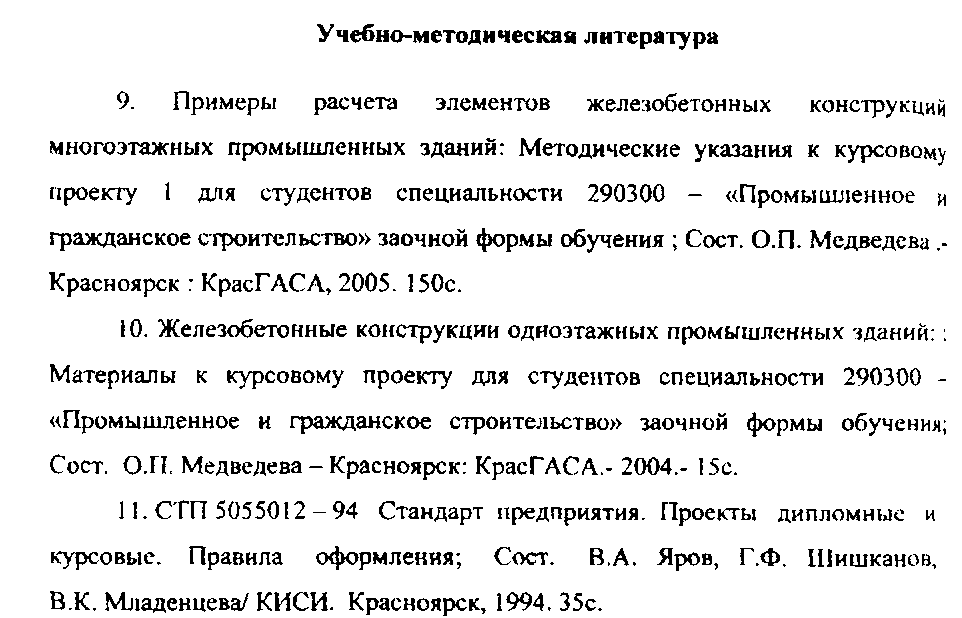

Библиографический список
