1. Задание на разработку курсового проекта

Разработать технические решения, выполнить расчеты и рабочие чертежи несущих конструкций здания в сборном исполнении.

2. Исходные данные

   1. Общие данные.

Здание одноэтажное отапливаемое, оборудованное мостовыми электрическими опорными кранами (по два крана на каждом крановом пути). Длина здания по крайним координационным осям 72 м. Состав кровли: водоизоляционный ковер из двух слоев «Техноэласт ТПП»; цементно-песчаная стяжка 30 мм; минераловатные плиты «URSA» П45 толщиной 60 мм.

2. Индивидуальные данные (шифр 70):

• схема поперечника здания - №1 (см. рис.1.);

• пролет L = 18 м;

• высота до низа несущей конструкции покрытия H = 13,2 м;

• грузоподъемность мостовых кранов Q = 16т;

• среда эксплуатации – слабоагрессивная;

• режим работы крана – 5К;

• район строительства – г. Абакан;

• район по ветровой нагрузке III

• район по снеговой нагрузке II.

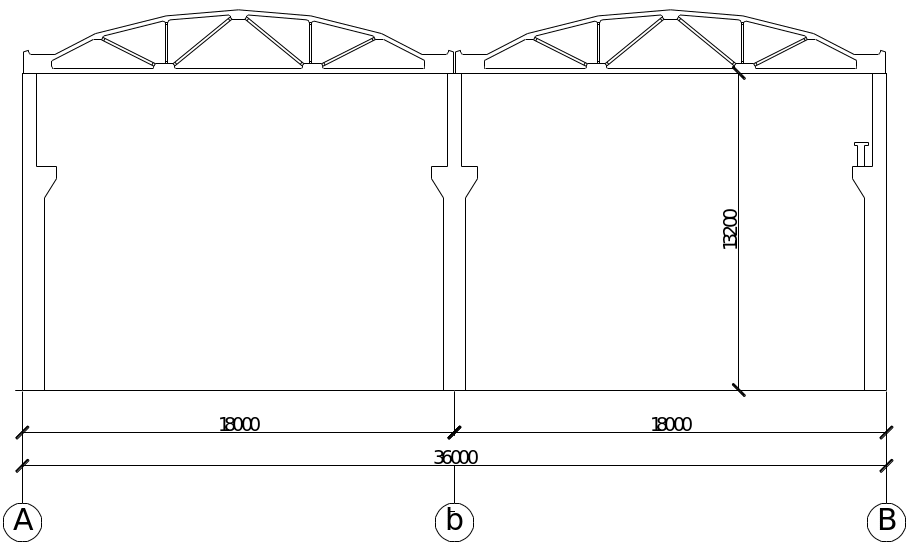

Рисунок 1. Схема поперечника здания

3. Компоновка конструктивной схемы здания

1. Подбор конструкций поперечной рамы

Для подбора конструкций используем каталог строительных конструкций. Произведем подбор основных конструкций при шаге рам в продольном направлении В = 12 м: колонн крайнего и среднего рядов; плит покрытия; стеновых панелей; подкрановых балок; стропильной фермы безраскосной.

1. Подбор колонн

Производится по серии 1.424.1-5 (выпуск 2\87) с учетом принятого шага колонн в продольном направлении (12 м), грузоподъемности крана (Q=16 т), отметки до низа стропильной конструкции – 13,2м. Подбираем по ГОСТ 25628-90.

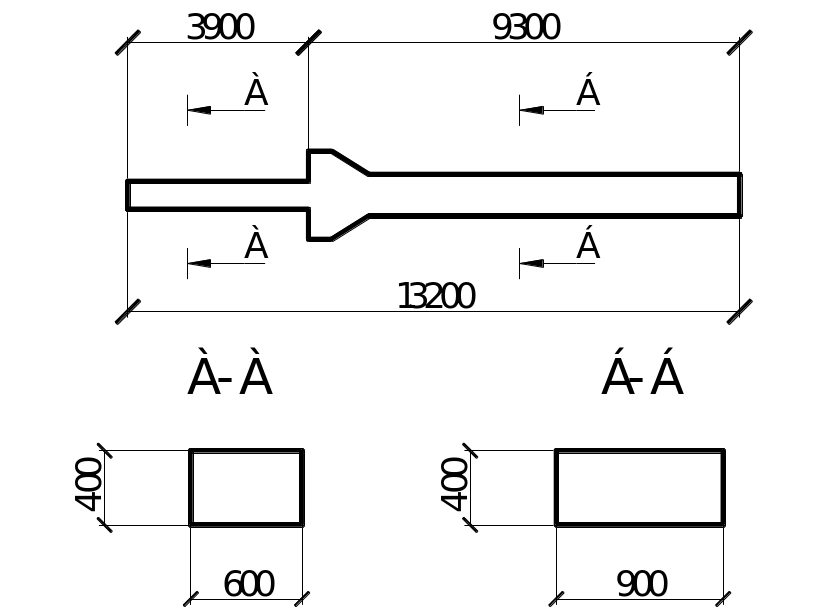

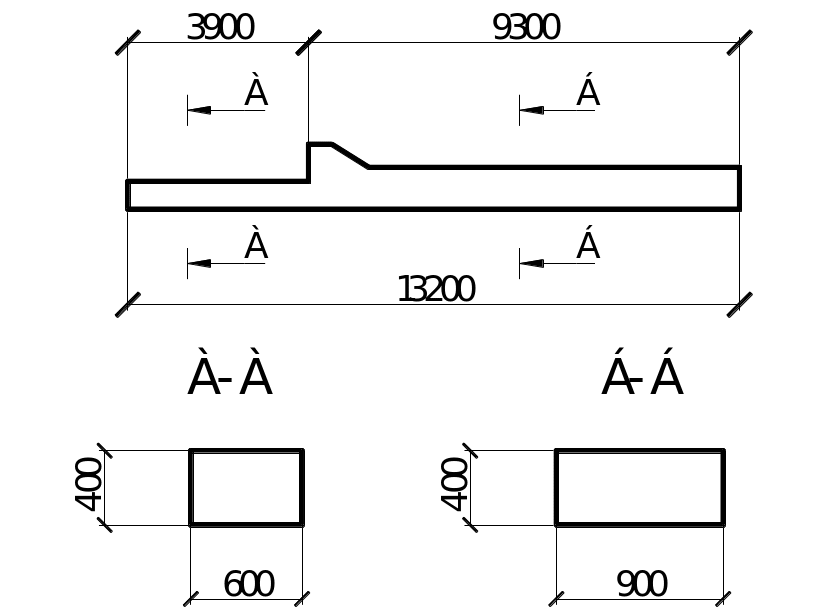

Колонна для крайних рядов 4КК132. Основные данные: l=14400 мм; l₁=3900 мм; b= 400 мм; h=600 мм; h₁=900 мм; масса 12,1 т; V=4,8 м³; бетон В22,5.

Колонна для средних рядов 8КК132. Основные данные: l=14400 мм; l₁=3900 мм; b= 400 мм; h=600 мм; h₁=900 мм; масса 12,9 т; V=5,2 м³; бетон В22,5.

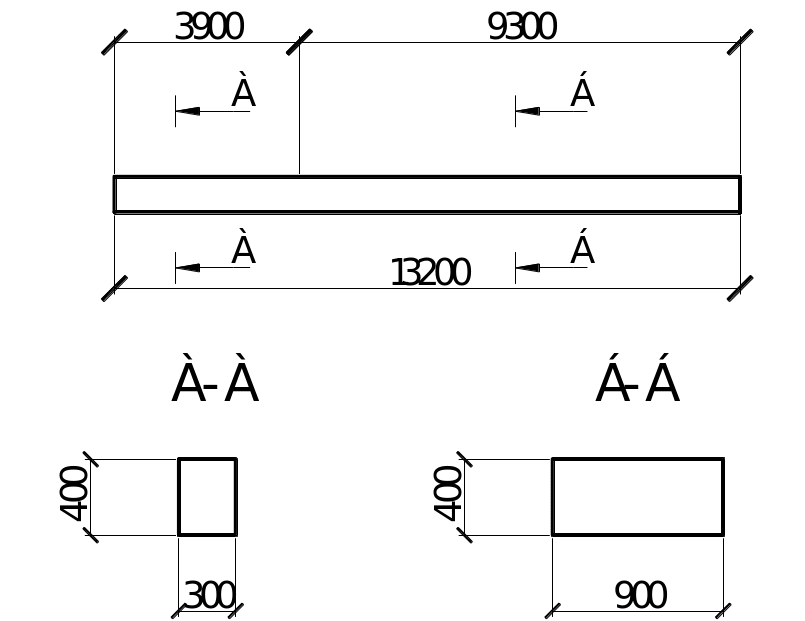

Колонна фахверковая 10КФ132-2 по серии 1.427.1-3 Основные данные: l=13300 мм; l₁=2500 мм; b= 400 мм; h=300 мм; h₁=500 мм; масса 6,0 т; V=5,2 м³; бетон В22,5.

2. Подбор плит

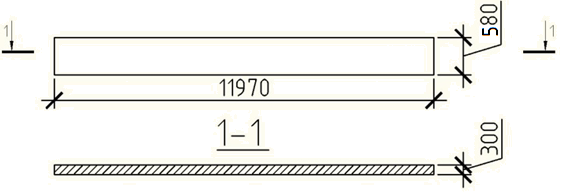

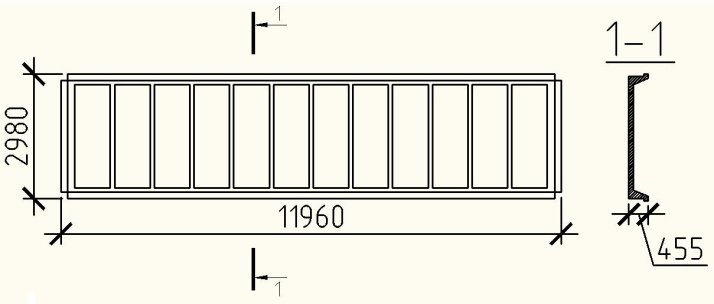

Для подбора плит используем серию 1.465-3\80 с учетом шага колонн в продольном направлении 12м. Сбор нагрузок приведен в таблице 3. Принимаем плиту 2ПГ-1Т ребристую. Основные данные: l=11960 мм; b= 2980 мм; h=300 мм; вес 2,4 кН\м²; бетон В25.

3. Подбор стеновых панелей

Для подбора плит используем серию 1.432-5 с учетом шага колонн в продольном направлении и наличием фахверковых колонн. Приняты следующие панели: рядовые стеновые панели марки ПС 600.12.30-П и ПС 600.18.30-П, парапетные марки ПС.600.12.30-П7. Толщина стеновых панелей 300 мм.

4. Подбор подкрановых балок

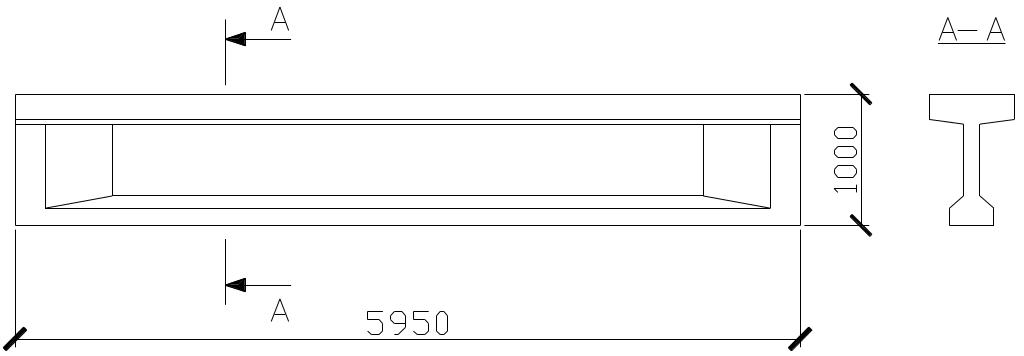

Выполнен с использованием данных серии КЭ-01-50 (КЭ-01-13) на основе принятого шага колонн 12 м и грузоподъемности Q=16 т (округляем до 20 т). Выбраны следующие марки подкрановых балок: подкрановая балка среднего ряда БК-3С, подкрановая балка крайнего ряда или ряда у температурных швов. Технические характеристики подкрановых балок: высота балки 1000 мм; масса балки 4,95 т; класс бетона В15.

5. Подбор кранового рельса

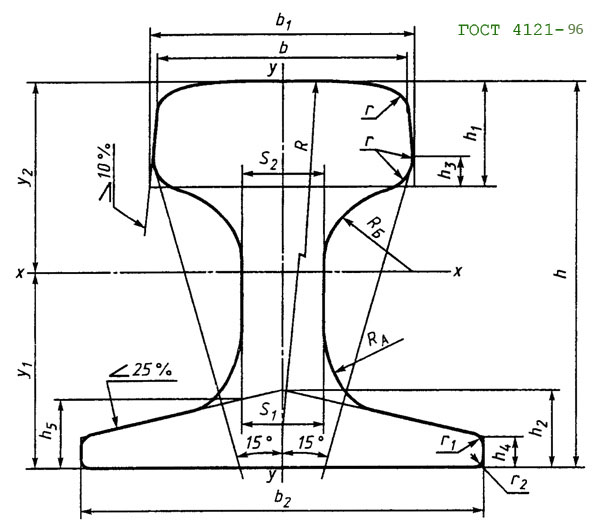

Для подбора кранового рельса используем ГОСТ 4121-76* (4121-96). Тип подкранового рельса КР-70. Высота рельса h_rs=120 мм. Ширина нижней части В=120 мм; ширина верхней части b=70 мм; масса 1 пог.м. кранового рельса 46,1 кг.

6. Подбор стропильной сегментной фермы

Выполнен в соответствии с данными серии ПК-01-129\78 с учетом принятого шага колонн в продольном направлении. В соответствии с полученной расчетной нагрузкой 4,794 кН\м² выбрана марка фермы 4ФС18-6\7 со следующими техническими характеристиками: длина фермы 18000 мм; высота фермы 2750 мм; ширина поясов 300 мм; масса фермы 9,5 т; класс бетона В30.

Подбор конструкций сводим в таблицу 1, 2.

Таблица 1. Сборные железобетонные конструкции

Наименование конструкций, марка	Эскиз	Масса, т
Колонна крайняя По серии 1.424.1-5 4КК132 1-1 Бетон В25		12,1 т
Колонна средняя 8КК132 Бетон В25		12,9 т
Колонна фахверковая а) 10КФ132-2 Бетон В15		6,0 т
Плита покрытия 2ПГ-1Т Бетон В25		2,4 кН\м2
Стеновая панель Рядовые ПС600.18.300-П ПС600.12.30-П Парапетные ПС600.12.300-П7 Бетон В25
Подкрановая балка КЭ-01-50 (КЭ-01-13) Бетон В15 Грузоподъемность 16т		4,95 т
Крановый рельс КР70		0,046т \1мп
Сегментная ферма ПК-01-129\78

Таблица 2. Сводная ведомость конструкций

Название конструкции	Марка по проекту	Марка по серии	Вес конструкции, т
Колонна крайнего ряда (рядовая)	К1	4КК132 (1.424.1-5)	12,1
Колонна крайнего ряда (угловая)	К1*	4КК132 (1.424.1-5)	12,1
Колонна среднего ряда (рядовая)	К2	8КК132 (1.424.1-5)	12,9
Колонна среднего ряда (торцевая)	К2*	8КК132 (1.424.1-5)	12,9
Колонна фахверковая	КФ	10КФ132-2 (1.427.1-3)	6,0
Плита покрытия	П1	2ПГ-1Т (1.465-3/80)	2,4кН/м2
Стеновые панели (рядовые)	ПС1	ПС600.12.30-П 1.432-5	2,7
	ПС2	ПС600.18.30-П 1.432-5	4,05
Стеновые панели (парапетные)	ПС3	ПС600.18.30-П-7 1.432-5	4,05
	ПС4	ПС600.12.30-П-7 1.432-5	2,7
Подкрановые балки (крайнего ряда)	ПБ1	БК-3К КЭ-01-13	4,95
Подкрановые балки (крайнего ряда)	ПБ3	БК-3К КЭ-01-13	4,95
Подкрановые балки (среднего ряда)	ПБ2	БК-3С КЭ-01-13	4,95
Стропильная ферма (рядовая)	Ф1	4ФС18-6\7 (ПК-01-129\78)	9,4
Стропильная ферма (торцевая)	Ф2	4ФС18-6\7 (ПК-01-129\78)	9,4
