8.Основные формулировки

Электромагнитная индукция — явление возникновения электрического тока в замкнутом контуре при изменении магнитного потока, проходящего через него.

Электромагнитная индукция была открыта Майклом Фарадеем 29 августа 1831 г.

Согласно закону электромагнитной индукции Фарадея (в СИ):

где

 — электродвижущая сила, действующая вдоль произвольно выбранного контура,

   магнитный поток через поверхность, натянутую на этот контур.

Знак «минус» в формуле отражает правило Ленца, названное так по имени русского физика Э. Х. Ленца:

Индукционный ток, возникающий в замкнутом проводящем контуре, имеет такое направление, что создаваемое им магнитное поле противодействует тому изменению магнитного потока, которым был вызван данный ток.

Для катушки, находящейся в переменном магнитном поле, закон Фарадея можно записать следующим образом:

где

 — электродвижущая сила,

 — число витков,

 — магнитный поток через один виток,

 — потокосцепление катушки.

В дифференциальной форме закон Фарадея можно записать в следующем виде:



В интегральной форме (эквивалентной):

ЭДС индукции в замкнутом контуре равна модулю скорости изменения магнитного потока через поверхность, ограниченную контуром:

 .(54.2)

С учетом правила Ленца закон электромагнитной индукции записывается следующим образом:

.

закона электромагнитной индукции Фарадея: какова бы ни была причина изменения потока магнитной индукции, охватываемого замкнутым проводящим контуром, возникающая в контуре э.д.с





Закон Фарадея можно сформулировать еще таким образом: э.д.с. электромагнитной индукции в контуре численно равна и противоположна по знаку скорости изменения магнитного потока сквозь поверхность, ограниченную этим контуром.

Циркуляция, поток, дивергенция и ротор

Циркуляцией вектора напряженности называется работа, которую совершают электрические силы при перемещении единичного положительного заряда по замкнутому пути L

Так как работа сил электростатического поля по замкнутому контуру равна нулю (работа сил потенциального поля), следовательно циркуляция напряженности электростатического поля по замкнутому контуру равна нулю.

Циркуляцией вектора В по заданному замкнутому контуру называется интеграл

где dl — вектор элементарной длины контура, направленной вдоль обхода контура, B_l=Bcosa — составляющая вектора В в направлении касательной к контуру (с учетом выбранного направления обхода), a — угол между векторами В и dl.

Поток вектора магнитной индукции, пронизывающий площадку S - это величина, равная:



Поток вектора магнитной индукции (магнитный поток) равен числу линий магнитной индукции, проходящих сквозь данную поверхность.

Поток вектора магнитной индукции (магнитный поток) сквозь произвольную замкнутую поверхность равен нулю:

Это теорема Остроградского-Гаусса для магнитного поля.

если силовые линии однородного электрического поля напряженностью   пронизывают некоторую площадку S, то поток вектора напряженности (раньше мы называли число силовых линий через площадку) будет определяться формулой:

где E_n – произведение вектора   на нормаль   к данной площадке (рис. 2.5).

  Рис. 2.5

       Полное число силовых линий, проходящих через поверхность S называется потоком вектора напряженности Ф_Е через эту поверхность.

       В векторной форме можно записать   – скалярное произведение двух векторов, где вектор  .  Таким образом, поток вектора   есть скаляр, который в зависимости от величины угла α может быть как положительным, так и отрицательным.

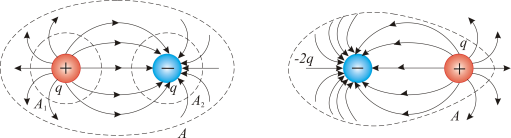

       Таким образом, поток вектора напряженности зависит от заряда. В этом смысл теоремы Остроградского-Гаусса.

Выражение для дивергенции в различных системах координат имеет различную форму записи. Так, в декартовой системе координат она имеет следующий вид:

Здесь Е_х; Е_у; Е_z – проекции вектора   на соответствующие оси координат.

В соответствии с теоремой Гаусса для магнитной индукции поток вектора магнитной индукции через любую замкнутую поверхность равен нулю:

Или, в дифференциальной форме — дивергенция магнитного поля равна нулю:

Это означает, что в классической электродинамике невозможно существование магнитных зарядов, которые создавали бы магнитное поле подобно тому, как электрические заряды создают электрическое поле.

 - ротор поля   (вихрь вектора).

Здесь   проекция ротора на направление нормали   к плоскости контура, по которому берется циркуляция.

,

ротор получается в результате векторного перемножения оператора Гамильтона и вектора магнитной индукции ( ).

- теорема Стокса.

Направление ротора   определяется по направлению нормали  , где  .
