20. Сбор нагрузок на фундамент здания. Расчет ленточных фундаментов.

1. Оценка инженерно геологических условий строительной площадки.

1.1. Оценка песчаных грунтов.

1.1.1. Оценка песчаного грунта по крупности.

2 слой – песок пылеватый.

1.1.2. Оценка песчаных грунтов по плотности.

2 слой - песок плотный

1.1.3. Оценка песчаного грунта по степени влажности.

2 слой - пески, насыщенные водой.

1.1.4. Полное наименование грунта.

2 слой – песок пылеватый, плотный, влажный.

1.1.5. Находим условное расчетное давление на грунт.

2 слой .

1.2. Оценка глинистых грунтов.

1.2.1. Определяем число пластичности.

1 слой суглинок.

3 слой - суглинок.

4 слой - глина.

1.2.2. Определение коэффициента консистенции глинистости грунта.

1 слой суглинок твердый.

3 слой суглинок полутвердый

4 слой суглинок полутвердый

1.2.3. Находим условное расчетное давление.

1 слой находим условное расчетное давление

3 слой находим условное расчетное давление

4 слой находим условное расчетное давление

2.1. Определение грузовых площадок.

2.1.1. Продольная стена.

2.1.2. Торцевая стена.

2.1.3. Колонна.

2.2. Расчет постоянных нагрузок.

2.2.1. На продольную стену

2.2.2. На торцевую стену.

2.2.3. На колонну

2.3. Временные нагрузки.

2.3.1. На продольные стены.

2.3.2. На торцевую стену.

2.3.3. На колонну.

2.4. Полные нагрузки.

2.4.1. На продольную стену.

2.4.2. На торцевую стену.

2.4.3. На колонну.

3. Выбор глубины заложения фундамента.

3.1. Нормативная глубина промерзания для района строительства.

Для Киева

3.2. Расчетная глубина промерзания.

3.3. Глубина заложения фундамента для части здания без подвала.

Глубина заложения фундамента для части здания без подвала не зависит от уровня грунтовых вод и от глубины промерзания. Принимаем глубину заложения фундамента, равным 0,9 м.

4. Определение размеров ленточных фундаментов здания.

4.1. Определяем ширину подошвы фундамента в первом приближении.

где - суммарная вертикальная нагрузка на стену.

- условное расчетное давление того слоя, где находится подошва фундамента.

- усредненная масса фундамента и грунта на его уступах, =20кН/м3

- глубина заложения фундамента.

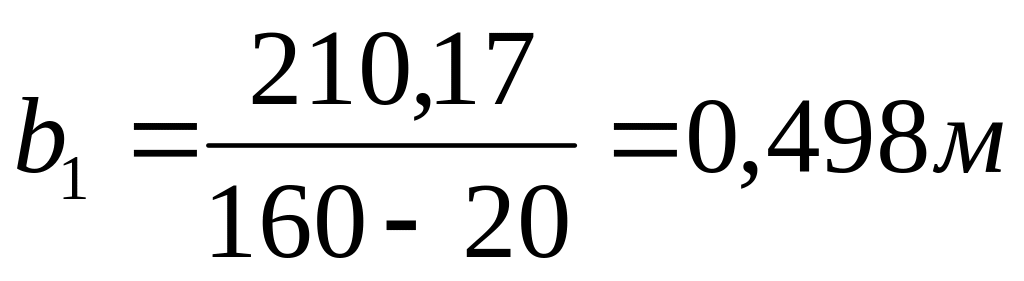

а) Продольная стена

б) Торцевая стена

Принимаем фундаментную плиту ФЛ 10,24 (b = 1000 мм).

4.2. Уточнение значения R0.

, где

- коэффициенты условия работы.

k = 1,1.

- коэффициенты условия работы грунта, от угла внутреннего трения.

- коэффициент, зависит от размера подошвы фундамента (при b < 10, = 1).

- усредненное значение расчетной массы грунтов, залегающих выше и ниже подошвы фундамента.

- расчетное значение сцепления под подошвой фундамента.

- условие выполняется.

4.3. Определение массы 1 м фундаментной плиты.

Размеры принятой плиты b = 1000 мм, L = 2380 мм, h = 300 мм, масса 15,2 кг.

4.4. Определение массы 1 м стенового блока.

Размеры принятого стенового блока l = 2380 мм, b = 600 мм, h = 580 мм,

масса 20 кг (ФБС 6).

4.5. Определить массу грунта на двух обрезах фундамента.

4.6. Средняя нагрузка на основании фундамента

- для продольной стены.

- для торцевой стены.

- для колонны

4.7. Размеры фундамента под колонну

. Принимаем ширину фундамента под колонну, равной 5 м. 5. Расчет осадок фундаментов
