4.5 Плиты покрытия
В проектируемом здании применены ребристые железобетонные плиты покрытия размером 3х6, а также профнастил. Плиты длиной 1,5м используют как доборные и для укладки на участках покрытия у перепада высот смежных пролетов.
Опирание всех типов крупноразмерных плит на несущие конструкции осуществляют через стальные закладные детали, заделанные по их углам. Опорные детали приваривают непосредственно к специальным закладным деталям, которые размещают в верхнем поясе несущих конструкций покрытия.
П
рофнастил
крепится к прогонам шурупами-саморезами.
Прогоны укладываются вдоль пролёта по
стропильным фермам через 3 м. Прогоны
пролётом 12 м представляют собой
решётчатую конструкцию. Верхний пояс
прогона образован двумя прокатными
швеллерами №10...16, а нижний пояс и раскосы
из гнутых швеллеров.

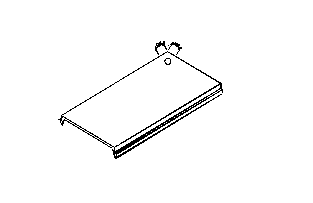

Рисунок 10 – Эскиз плит покрытия
4.6Стеновые панели
В здании применяются стеновые панели из лёгкого ячеистого бетона, толщиной 300 мм - длиной 6 м и высотой 1,8;1,2 и 0,6 м. Панели устанавливаются на фундаментные балки и крепятся к колоннам закладными деталями и гибкими связями по средствам сварки.
Также применены легкие стеновые панели типа «Сэндвич» толщиной 100 мм, представляющие собой стальной каркас заполненный утеплителем. Они крепятся к горизонтальным ригелям, расположенным через 1,2 м по высоте и прикреплённым к колоннам, шурупами-саморезами.
В самонесущих стенах надоконные панели опирают на простеночные панели.
Основной вариант крепления стеновых панелей - при помощи гибких анкеров, панели крепятся к закладным деталям на боковых гранях колонн.
В производственных цехах с повышенной влажностью воздуха стальные детали, предназначенные для крепления панелей к элементам каркаса, в целях предотвращения их коррозии выносят на внутреннюю поверхность панели и покрывают антикоррозионными составами.
Крепление панелей с помощью двух коротышей из уголков, привариваемых к закладным деталям в панелях и в колоннах каркаса, в настоящее время применяют в основном для не отапливаемых зданий.
Рисунок 11- Стеновая панель
4.7Полы. Экспликация полов
Полы в проектируемом здании по технологическому процессу запроектированы бетонные следующего состава: бетон класса С8/10 100 мм - подстилающий слой, 50 мм - непосредственно пол из бетона класса С25/30, уплотнённый грунт. В санузле полы выполнены керамические
Таблица 1 - Экспликация полов
Номер помещ- ния |
Тип пола |
Схема пола или тип пола по серии |
Данные элементов пола |
Площадь пола |
Цех |
Бетонный |
|
Бетон С12/15 150 мм; Щебень 50мм; Уплотнённый грунт |
4542,0 |
Санузел |
Керамический |
|
Плитка керамическая 8 мм; Цем.- пес. стяжка 50 мм; Гидроизол 3 мм; Бетонная подготовка 100 мм; Уплотнённый грунт |
39,04 |
