4.3 Подкрановые балки
Эти балки служат опорами для рельсов, по которым передвигаются мостовые краны, кроме того, они обеспечивают продольную жёсткость. Разрезные подкрановые балки применены таврового и двутаврового сечения с утолщённой на опорах вертикальной стенкой. Стальные балки применяются двутаврового сварного составного сечения. Балки усилены рёбрами жёсткости, расположенными через 1,5 м по длине. По верху подкрановой балки укладывают упругую прокладку из прорезиненной ткани толщиной 8 -10 мм. с двухсторонней резиновой обмазкой. По упругой прокладке устанавливают крановый рельс, закрепляемый парными стальными лапками (через 750 мм.) через резиновые обкладки зашплинтованными болтами. На крайних болтах устанавливают концевые упоры.

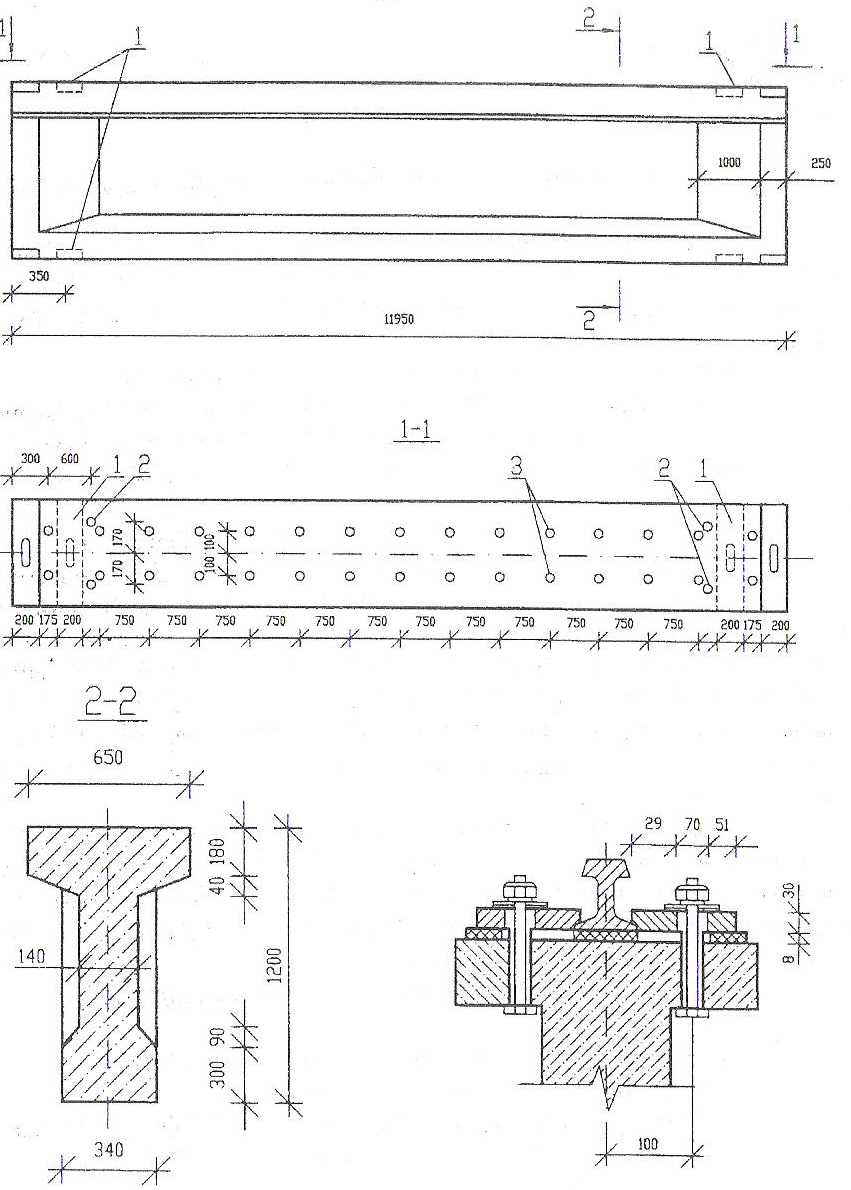

1- закладные детали, 2 – 2 отверстия диаметром 40 для крепления концевого упора, 3 – отверстия для крепления рельса.
Рисунок 7 – Подкрановая балка длиной 12м.
В зависимости от положения балок вдоль кранового пути различают балки средние и крайние, располагаемые у поперечных температурных швов и у торцов зданий. Последние имеют те же размеры, что и средние, однако закладные детали в них, предназначенные для крепления к колоннам, располагают на расстоянии 500 мм от торца балок.
После установки и выверки подкрановых балок производят их крепление к колоннам: внизу — на болтах и сварке, вверху — приваркой вертикально поставленного листа к закладным деталям в колонне и балке. При изготовлении железобетонных подкрановых балок в их тело закладывают газовые трубки, необходимые для пропуска болтов крепления кранового пути и подвесок для троллейных проводов.
4.4Стропильные и подстропильные конструкции
В проектируемом здании применены стропильные железобетонные и металлические фермы - конструкции, загружаемые в узлах, железобетонные балки - конструкции, загружаемые по всему пролету. В пролетах А,В и D запроектированы железобетонные стропильные фермы, в пролете С- стальная ферма с параллельными поясами.
Железобетонные фермы опираются на оголовки колонн каркаса крайнего ряда и подстропильные конструкции, устанавливаемые на колонны среднего ряда при шаге средних колонн 12 м. Перед установкой к опорным площадкам стропильных конструкций привариваются опорные листы, которые затем привариваются к консолям колонн.
Стропильные конструкции воспринимают нагрузку от массы покрытия, от снежного покрова, фонарных ферм и подвесных кранов.
В стальных фермах торцовая вертикальная фасонка опорного узла фермы, выступающая вниз, служит для передачи нагрузки фермы на колонну. В местах опирания ферм на оголовок колонн, он усиливается вертикальными ребрами, приваренными к стенке оголовка колонны. Для крепления ферм на колонны устанавливаются опорные стойки двутаврового сечения. Ферма прикручивается к опорным стойкам болтами.
Рисунок 8- Стропильная конструкция
Подстропильные конструкции устанавливают на колонны с шагом 12 м, при этом высота колонн, на которые они опираются, изготавливают меньше на 600 мм; для опирания стропильных конструкций на нижний пояс подстропильной фермы в середине её пролёта предусматривается опорные площадки. Подстропильные фермы, примыкающие к торцевым стенам и деформационным швам, изготавливают укороченными на 180 мм.
Подстропильные фермы приваривают непосредственно к оголовкам колонн. На стыке стропильных ферм для исключения возникновения неразрезности смежных подстропильных ферм, стропильные конструкции должны привариваться только с одной стороны.

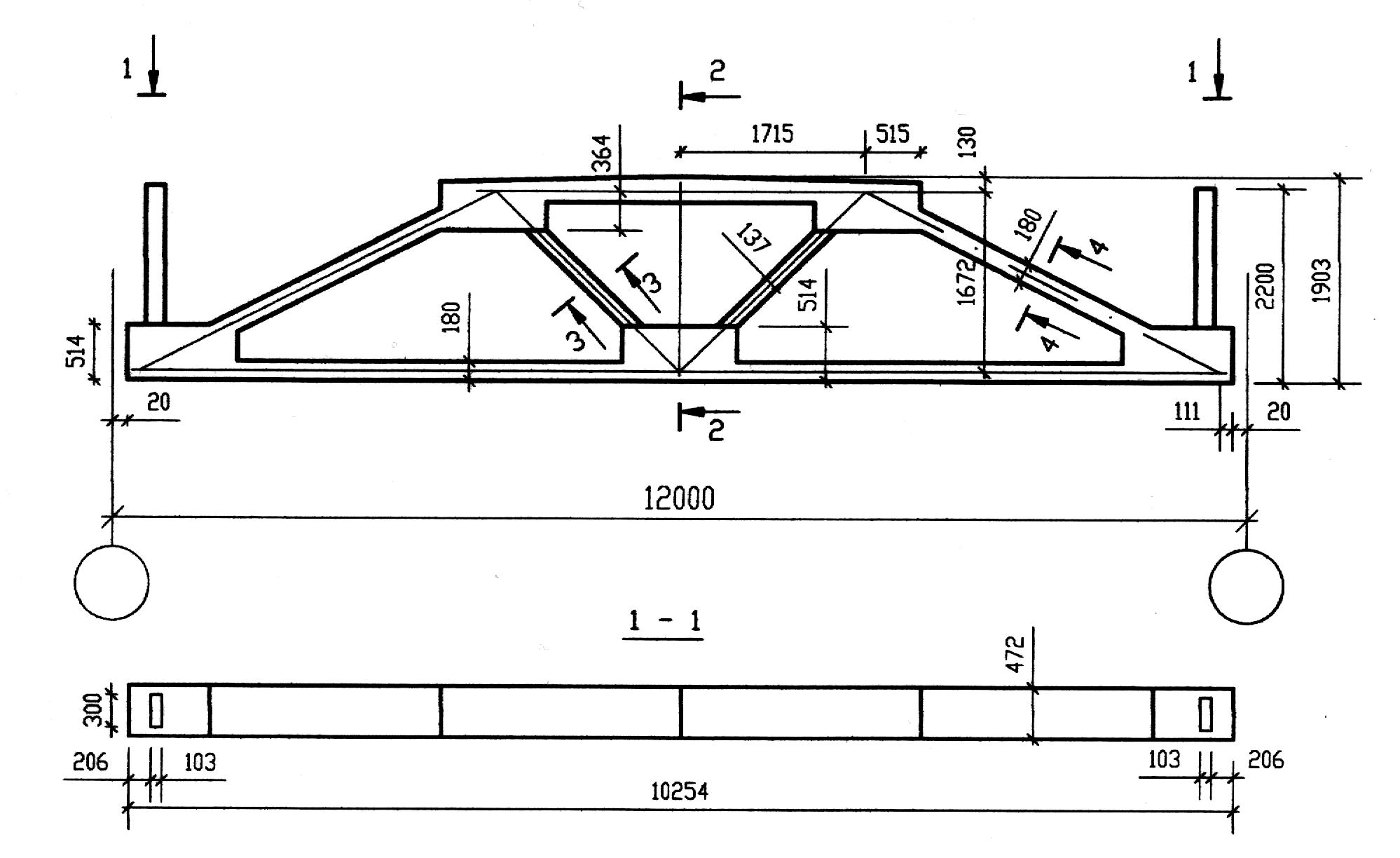

Рисунок 9- Подстропильная конструкция
