2.4 Расчёт черных и красных отметок

Расчёт чёрных отметок:

Н ч. = Н мл. г.+h(m/d), где (1)

Н ч- черная отметка ,м;

Н мл. г –отметка младшей горизонтали, м;

h-высота сечения рельефа;

m-расстояние от младшей горизонтали до необходимой точи;

d-расстояние по перпендикуляру между горизонталями.

Hн1. =159,0м;

На1. =159+0,5*2,5/60=99,77м;

На19.=159,5+0,5*12/63,5=159,59м;

Ни19.=159,5+0,5*8,85/74,48=159,56м;

Ни15.=159,5+0,5*19,6/74,88=159,73м;

Нн15.= 159,5+0,5*20,2/76,0=159,63м;

Расчёт красных отметок:

H_кр=H_кр^max-i*l (2)

H_кр- необходимая красная отметка, м;

H_кр^max-старшая красная отметка, м;

i-уклон спланированной поверхности, i=0.002;

l-длина стороны здания, м.

Принимаем Н_ч^max = Н_красн. =159,0м ,тогда:

Hкр.н1.=159,0 м;

Нкр а1.=159-0,01*61,6=158,38 м;

Нкр.а19.=. =158,38-0,01*67,1=157,71 м;

Нкр.и19. =157,71 +0,01*36,6=158,08 м;

Нкр.и15. =158,08-0,01*17,6=157,90 м;

Нкр.н15. =157,90+0,01*25,1=158,15 м;

Расчёт абсолютной отметки чистого пола:

Нчп= ΣНкр./n,где (3)

Σ Нкр- сумма красных отметок, м;

n- количество красных отметок;

Нчп =(159,0+158,38+157,71+158,08+157,90+158,15)/6=158,2м.

3 Объёмно планировочное решение

В данном курсовом проекте проектируется одноэтажное промышленное здание “Ремонтно-строительный цех''. Район строительства – г Могилев.

Пролёт А и В: ширина пролёта 18+18 м, высота пролёта 14,4 м, длина пролёта 48 м, шаг крайних колонн 6 м, шаг средних колонн 12 м, колонны ж/б двухветвевые центрифугированные, в про­лётах предусмотрена установка мостового крана грузоподъёмностью 32 т.

Пролёт С: ширина пролёта 24 м, высота пролёта 9,6 м, колонны металлические, длина пролёта 84 м, шаг колонн 6 м, в пролёте предусмотрена установка кран-балки грузоподъёмностью 3 т.

Пролёт D: ширина пролёта 18 м, высота пролёта 10,8 м, длина пролёта 36 м, шаг колонн 6 м, колонны ж/б сплошного сечения. Предусмотрена установка кран-балки грузоподъём­ностью 5 т.

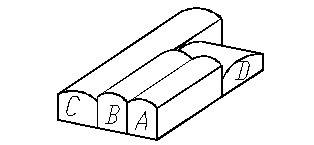

Рисунок 1- Схематический план пролетов

Технико-экономические показатели здания:

1) производственная мощность:

2) объем строительный: 63244,8 м³;

3) общая площадь здания: 4608,0 м²;

4) нормируемая площадь: 4254,3 м²

5) экономичность планировочного решения: 0,85

6) экономичность пространственного решения: 13.7;

7) компактность здания: 0,56

4 Архитектурно-конструктивное решение

4.1 Фундаменты и фундаментные балки

Каркасная конструкция производственного здания обуславливает необходимость устройства самостоятельного фундамента под каждую колонну.

Размер фундамента определяется нагрузкой, приходящейся на колонну, предельно допустимым давлением на грунт под подошвой фундамента и глубиной промерзания грунта.

Фундаменты устраиваются монолитными. Монолитные фундаменты более трудоёмки по устройству, однако, ниже по стоимости, чем сборные. Они состоят из подколонника стаканного типа и одно-, двух- или трёхступенчатой плитной части.

Фундаменты под смежные колонны в температурных швах делается общий независимо от числа колонн в узле (две, три, четыре) и даже в том случае, если в числе смежных колонн имеются и стальные, и железобетонные колонны. Для каждой сборной железобетонной колонны делают отдельные стаканы.

Отметка верха подколонника под железобетонные колонны принята -0.150 (под стальные колонны –0.200, под фахверковые -0.10).Зазор между гранями колонн и стенками стакана принят по верху 75 мм и по низу 50 мм, а между низом колонн и дном стакана 50 мм. Минимальная толщина стенки стакана по верху -175мм. Соединение двухветвевых колонн с фундаментом осуществляется в одном общем стакане. Заливка стаканов после установки колонн производится бетоном на мелком гравии.

Сечение подколонников под базы стальных колонн выбирается исходя из размещения анкерных болтов так, чтобы расстояние от оси болта до грани подколонника было не менее 150 мм.

Для каждого сечения подколонника разработано несколько марок фундаментов, отличающихся площадью подошвы, а также числом и размерами ступеней. Ступени плиты всех фундаментов имеют единую унифицированную высоту 300мм.

Рисунок 3 – Схема фундаментов

1– анкерный болт, 2 – база колонны, 3,4 – ветви колонны, 5 – база колонны, 6 – фундамент, 7 – ц/п раствор

Рисунок 4 – Крепление стальной колонны к фундаменту

Наружные и внутренние стены здания устанавливают на фундаментные балки, при этом нагрузка от самонесущих стен передаётся на фундаменты колонн. Для опирания фундаментных балок у подколонника к стенкам стакана устраивают бетонные приливы или на выступы нижележащей плиты устанавливают специальные столбики. Балки устанавливают так, чтобы верхняя их плоскость оказалось на отметке –0.030. Поверх фундаментных балок укладывают гидроизоляцию из цементно-песчаного раствора или из двух слоев рулонного материала на мастике, толщиной гидроизоляции 30 мм. Зазоры между фундаментными балками и колоннами заполняют бетоном.

Фундаментные балки имеют номинальную длину 6 и 12 м, соответствующую шагу колонн. В зависимости от размера подколонника и способа опирания длина балок может меняться. Сечение балок определяются величиной пролёта, толщиной стен и передающейся от стен нагрузкой. При расположении над фундаментной балкой ворот ,балка заменяется монолитной подбетонкой с соответствующим армированием).

При замерзании под действием увеличивающихся в объёме пучинистых грунтов в фундаментных балках могут возникнуть деформации. Во избежании этого и для предохранения пола от промерзания вдоль стен балку с боков и снизу засыпают шлаком или крупнозернистым песком. Для предупреждения проникания влаги в засыпку через шов между стеной и обсыпкой устраивают глиняный замок. Вдоль фундаментных балок на поверхности грунта устраивают тротуар или отмостку с уклоном 0.05.

Рисунок 5 – Фундаментная балка под стену из панелей толщиной 300 мм
