3 Методика определения основных параметров влажного воздуха
Перед началом опыта следует заполнить бюксы сырым материалом для подсушивания и измерить их массу на весах ВЛКТ-500г-М с точностью 10 мг. После необходимо по указанию преподавателя установить по контактному термометру 1 требуемую температуру в сушильной камере и установить выключатели основного 7 и дополнительного 8 нагревателей в положение «Вкл.».
Стационарный режим сушки характеризуется постоянством относительной влажности за сушилкой, поэтому следует сразу же начать ее определение «сухим» и «мокрым» термометрами.
Начальные параметры окружающего воздуха определяется по показаниям «сухого» и «мокрого» термометров аспирационного психрометра. Чувствительный элемент мокрого термометра обернут батистом, смачиваемой водой. За 4 минуты до начала измерений ткань смачивается водой с помощью резиновой груши. Перед измерением заводится вентилятор и через каждые 30 секунд записываются показания «сухого» и «мокрого» термометров до тех пор, пока показания «мокрого» термометра не достигнет минимума. По этим показаниям на Hd- диаграмме влажного воздуха определяются параметры воздуха на входе в калорифер.
По достижению стационарного режима в течении 15 минут через каждые 3 минуты записываем в журнал наблюдений показания всех термометров психрометра в сушильной камере, показания термопары за калорифером, потребляемую мощность сушильной установки, массу высушиваемого материала в начале и конце опыта, барометрическое давление воздуха.
Таблица 1 Журнал наблюдений
№ опытов |
Мощность нагревателя |
Параметры воздуха на входе в сушильную камеру |
Масса материала |
Барометрическое давление |
Параметры воздуха за калорифером
|
Параметры воздуха в сушильной камере |
||||||
до сушки |
После сушки |
|||||||||||
|
W, Вт |
|
|
0, % |
m1, кг |
m2, кг |
Рб, Па |
t1, 0С |
1, % |
t2с, оС |
t2м, оС |
2,% |
|
|
|
|
|
|
|
|
|
|
|
|
|
4 Обработка результатов опыта
После окончания эксперимента необходимо усреднить результаты измерений и нанести процессы, протекающие в сушилке на Hd-диаграмму (рисунок 2).

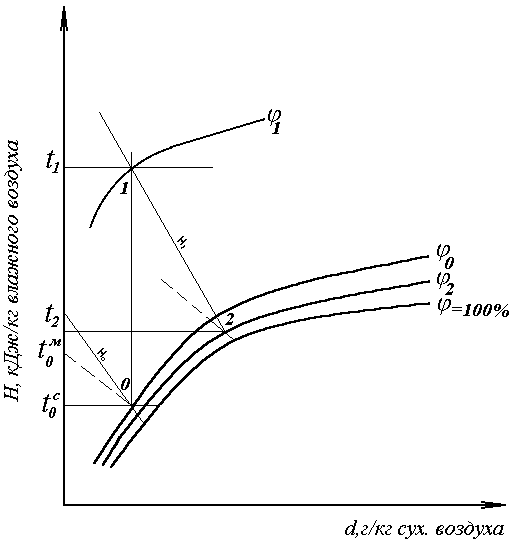

Рисунок 2 Процесс сушки на Hd-диаграмме |
Для нахождения парциального давления пара во влажном воздухе данного состояния из точки 0 опускаем линию d= const, т.е. точки 0 и 1 располагается на линии 0-1.
Разность энтальпии Н1-Н0 умноженная на массу сухого воздуха при нагревании его в калорифере определяет тепловой поток
Ф=mс.в.·(Н1-Н0), (4.1)
где mс.в. – масса сухого воздуха, кг;
Н1 и Н0 – соответственно, энтальпия нагретого и атмосферного воздуха, кДж/кг влажного воздуха.
,
(4.2)
где mводы – количество испаренной влаги, кг;
d0 и d2 – соответственно, влагосодержание атмосферного воздуха и воздуха после сушилки, кг/кг сухого воздуха.
,
(4.3)
где m – количество испаренной влаги во время эксперимента, кг;
- продолжительность эксперимента, мин.
m=m1-m2, (4.4)
где m1 и m2 – масса материала до сушки и после сушки, кг.
Потери теплового потока в калорифере Фпот в кВт определяются как разность тепловой мощности электрического нагревателя и теплового потока на нагрев воздуха в калорифере
Фпот=W-Ф (4.5)
где W – электрическая мощность нагревателя, кВт.
Действительное количество теплоты Q в кДж/кг затраченное на испарение 1 кг влаги определяется по формуле
Q=3600W/m1воды. (4.6)
