1.4 Измерение расхода и скорости движения вещества
Расход измеряется в единицах, производных от массы (кг/с, кг/ч) или от объема (м3/с, м3/ч).
Для определения мгновенного расхода жидкости газа или пара применяют дроссельный и скоростной метод измерения. Средний расход вещества определяют при помощи мерных баков весов, различных счетчиков.
Дроссельный метод измерения. Этот метод предполагает установку на прямом участке трубопровода какого либо дроссельного прибора-диафрагмы, сопла, сопла Вентури (рисунок 17), создающего некоторое сужение поперечного сечения.
|
|
|
а |
б |
в |

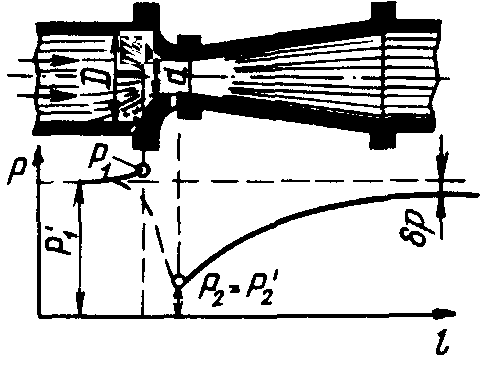

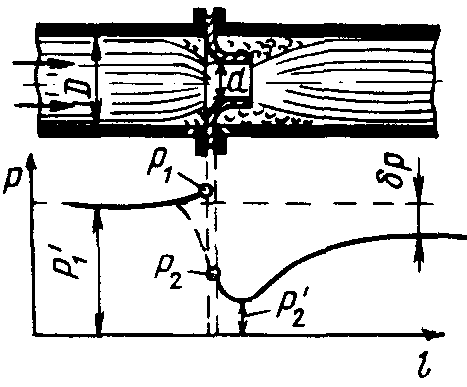

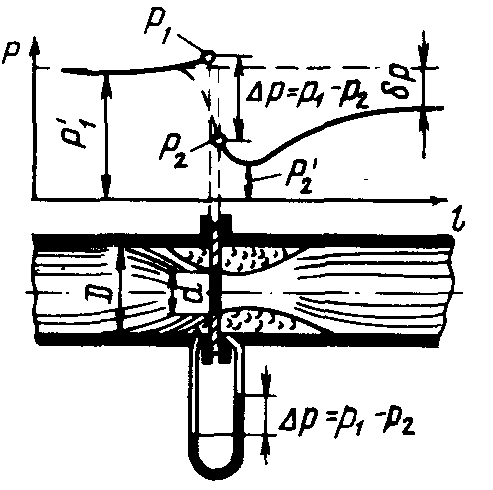

Рисунок 17 Дроссельные приборы для измерения расхода: а – диафрагма; б – сопло; в – сопло Вентури |
В сужающем устройстве скорость движения потока увеличивается, вследствие чего по закону Бернулли происходит падение давления. Измеряя перепад давлений в сужающем устройстве можно рассчитать расход измеряемой жидкости, газа и пара.
Приборы для измерения скорости движения вещества. Для определения средней скорости потока применяются, пневмометрические трубки, напорные трубки, анемометры, кататермометры.
Измерение скорости с помощью пневметрической трубки сводится к измерению динамического давления РД (скоростного напора), равного разности полного Рn и статистического Рст давлений.
Полное давление можно измерить посредством открытой трубки Пито, поставленной навстречу потоку, а статистическое – при помощи трубки или отверстия в трубопроводе, направленных перпендикулярно потоку. Если обе трубки присоединить к противоположным концам дифманометра, по разность уровней жидкости р (рисунок 18) в нем покажет значение динамического давления.
|
|

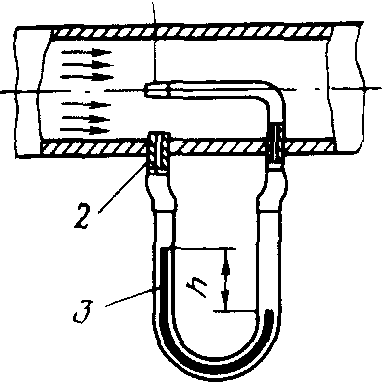

Рисунок 18 Схема измерения динамического давления в трубопроводе: 1 и 2 – трубки полного и статистического давления; 3 – дифференциальный манометр |

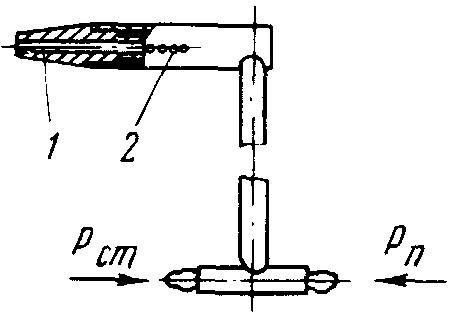

Рисунок 19 Двойная пневмометрическая трубка: 1 и 2 – осевое и радиальные отверстия |
Тогда скорость потока в данный сточке
,
где ’ – плотность рабочей жидкости в дифманометре, кг/м3; ср – плотность среды в дифманометре над рабочей жидкостью, кг/м3.
При помощи двойной пневмометерической трубки (рисунок 19) можно измерять динамическое давление в любой точке поперечного сечения потока. Приемником полного давления в нем является осевое отверстие 1, а – статистического давления радиальные отверстия 2.
Скорость движения воздуха, в приточных и вытячиных отверстиях воздуховодов, а также скорости свободных потоков в помещениях можно измерить анемометрами (рисунок 20) и кататермометрами (рисунок 21).

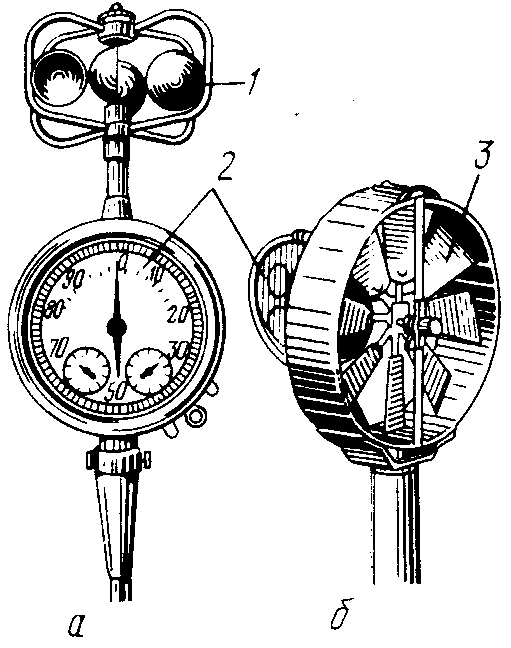

Рисунок 20 Анемометры а – чашечный; б – крыльчатый: 1 – полусферическая чашка; 2 – счетный механизм; 3 – крыльчатка |
|

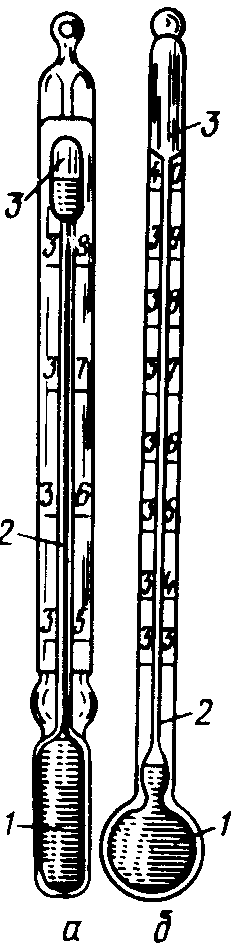

Рисунок 21. Кататермометры а – цилиндрический; б – шаровой; 1 – нижний резервуар; 2 – капиллярная трубка; 3 – верхний резервуар |
Приборы для непосредственного измерения расхода вещества. Для измерения расхода газов или прозрачных жидкостей применяются ротаметры (рисунок 22), являющийся расходомером обтекания. Перепад давления в нем, сохраняется постоянным, а расходное поперечное сечение ротора, витающего в потоке измерения среды, изменяется прямопропорционально расходу.
|

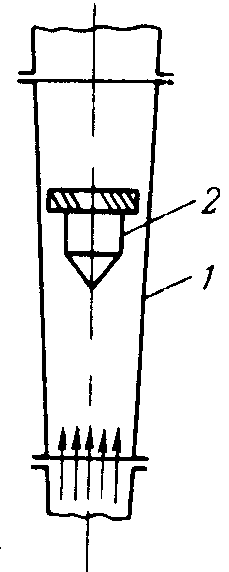

Рисунок 22 Схема ротометра: 1 – стеклянная трубка; 2 – ротор |
Расход жидкости измеряются также при помощи расходомеров. Вращение крыльчатки или винтовой вертушки передается на счетчик прибора, показывающий расход жидкости (м3/ч).
Для измерения расхода жидкости или газа применяются объемные расходомеры, показывающие суммарный расход вещества за данное время. Жидкость или газ приводят в движение поршень или овальные шестерни (у счетчиков жидкости) и роторы (у счетчиков газа), которые кинетически связанны с суммирующим счетным механизмом прибора.
