1.3 Измерение влажности воздуха
Влажность воздуха характеризуется относительной влажностью, т.е. отношением количества фактически содержащихся в воздухе водяных паров к максимально возможному содержанию их при полном насыщении воздуха при той же температуре и постоянном давлении.
Относительную влажность воздуха измеряют психрометрами, гигрометрами и гигрографами.
Психрометры. Психрометры бывают статическими и аспирационные. Статический психрометр состоит из двух совершенно основных термометров, укрепленных на одном штативе (рисунок 14).
|
|

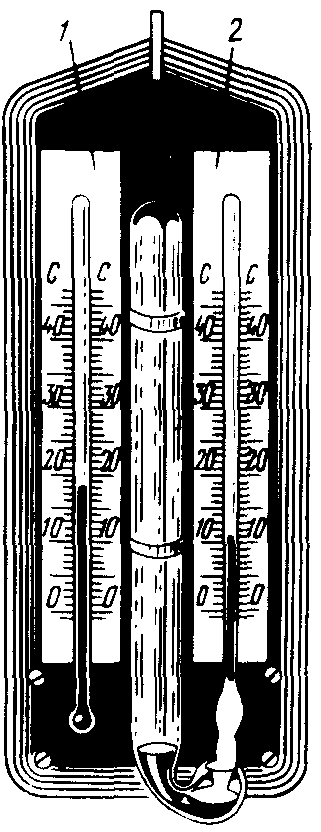

Рисунок 14 Статический психрометр: 1 – сухой термометр; 2 – мокрый термометр |
Рисунок 15 Аспирационный психрометр: 1 – заводная рукоятка вентилятора; 2 – подвеска; 3 – вентилятор; 4, 5 – сухой и мокрый термометры |
Сухой термометр показывает температуру окружающего воздуха. Мокрый термометр обернут кусочком тонкой гигроскопической ткани, свободной конец которой свернут жгутом и опущен в расширенную часть изогнутой трубки с дистиллированной водой. С поверхности мокрого термометра происходит непрерывное испарение влаги, интенсивность которого зависит от влажности воздуха. Чем суше воздух, тем быстрее испарение со смачиваемого термометра и этим ниже его показания, так как воздух, затрачивая теплоту на испарение влаги, охлаждает резервуар термометра. По разности показаний сухого и мокрого термометров, пользуясь специальной таблицей, прилагаемой к прибору, определяют относительную влажность воздуха в (%).
Продолжительность наблюдений 10…15 минут.
Аспирационный психрометр (рисунок 15) более точный прибор по сравнению со статистическим. Его показания не зависят от колебаний скорости движения окружающего воздуха, потому что резервуары термометров, заключенные в двойные трубчатые оправы, во время измерения омываются принудительным потоком воздуха с постоянной скоростью. Поток создается аспиратором (вентилятором).
Рисунок 16 Волосяной гигрометр: 1 – регулировочный винт; 2 – волос; 3 – рамка; 4 – шкала; 5 – стрелка |
Относительную влажность воздуха находят по разности показаний термометров, используя психрометрическую таблицу данного психрометра или же определяют по диаграмме H,d- влажного воздуха.
Гигрометр. Гигрометр (рисунок 16) работает на принципе деформации обезжиренного волоса, зависящий от влажности воздуха. При повышении влажности волос удлиняется, и стрелка прибора перемещается вправо, при понижении влажности волос укорачивается, стрелка отходит влево. Шкала прибора имеет 100 делений, соответствующей относительной влажности воздуха.
Волосяной гигрометр позволяет определять относительную влажность воздуха при температуре и ниже -10С.
