2.2 Лестницы из мелкоразмерных элементов по железобетонным и стальным балкам
В жилых многоэтажных домах и общественных зданиях парадные (главные) лестницы могут решаться по индивидуальным проектам с применением нетиповых схем (рисунки 51–53) и конструктивных элементов (рисунки 54–56). Такие лестницы допускается делать открытыми (рисунки 57, 62) из мелкоразмерных элементов по стальным (рисунки 58, 59) и железобетонным балкам (рисунки 60, 61).
Лестницы из мелкоразмерных элементов состоят из сборных ступеней, косоуров или тетив, площадочной и подкосоурной балок (см. приложения В, Д). Ступени делают железобетонными массивными сплошными (см. рисунок 52) или облегченными (рисунок 62).
Несущие конструкции лестницы (площадочные балки, косоуры, тетивы) делают стальными или железобетонными.
Стальные конструкции лестниц имеют небольшой вес, их удобно обрабатывать, собирать и соединять между собой (рисунок 58). Тетивы располагают сбоку от ступеней, поэтому их необходимо делать из швеллеров, опирая ступени на их нижнюю полку. Высота швеллера должна быть такова, чтобы внутри профиля поместилась ступень.
Косоуры располагают под ступенями. Стальные косоуры выполняют из двутавров.
Железобетонные косоуры и тетивы бывают сборные и монолитные.
Площадочные балки лестниц из мелкоразмерных элементов опирают на стены или другие несущие конструкции здания, косоуры – на специальные гнезда подкосоурных балок (рисунок 60), тетивы – на площадочные балки (рисунок 61).
Сопряжение косоуров (тетив) с площадочными балками влияет на архитектурное и конструктивное решение деталей лестниц, на способы укладки площадочной плиты, форму фризовых ступеней и т.п.
Для придания стальным балкам огнестойкости из эстетических соображений их обтягивают сеткой и оштукатуривают или, учитывая архитектурный замысел, оставляют открытыми, окрашивая масляной краской (рисунок 62).

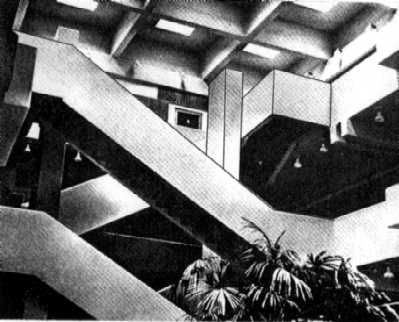

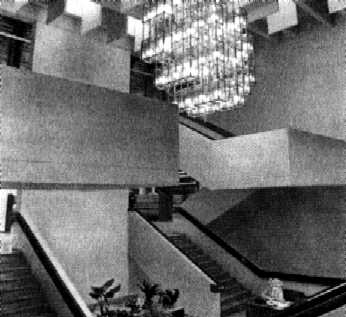

Рисунок 51 – Главная лестница в общественном здании (трехмаршевая)

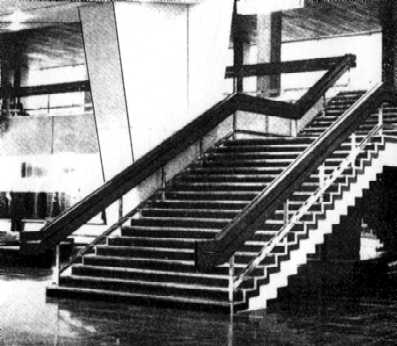

Рисунок 52 – Главная лестница в общественном здании
(прямолинейная двухмаршевая)

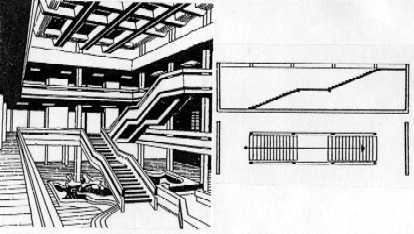

Рисунок 53 – Главная лестница в общественном здании (одномаршевая)

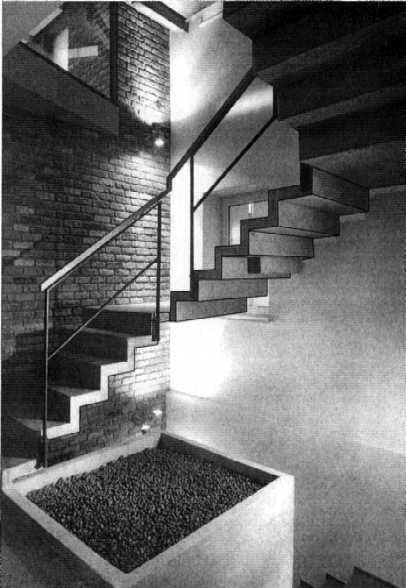

Рисунок 54 – Внутриквартирная (в общей комнате) одномаршевая лестница с одним несущим ребром и ступенями без подступенков
Рисунок 55 – Монолитная железобетонная лестница в офисе.
Лестничное пространство на первом этаже
а
б

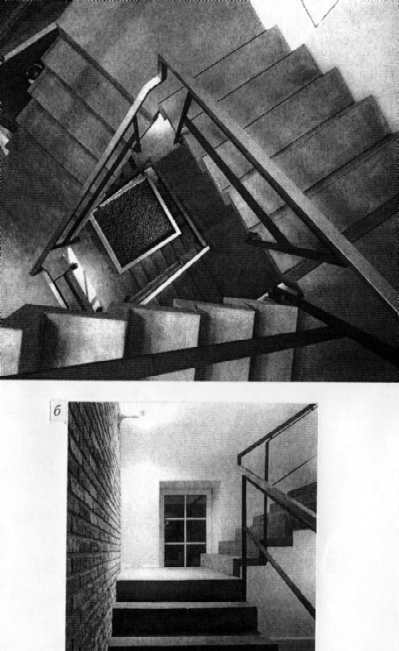

Рисунок 56 – Монолитная железобетонная лестница в офисе:
а – вид сверху; б – фрагмент

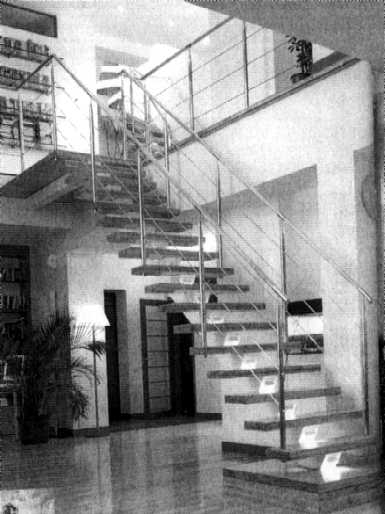

Рисунок 57 – Открытая главная лестница: а – с двумя косоурами;
б – с одним косоуром

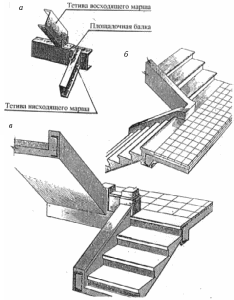

Рисунок 58 – Лестницы на обетонированных стальных тетивах:
а – сопряжение тетив с балкой; б – вид сверху; в – вид снизу

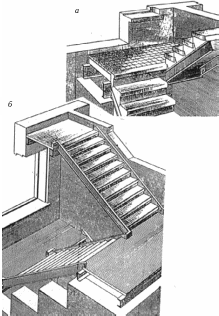

Рисунок 59 – Лестницы с открытыми стальными балками: а – по косоурам;
б – на тетивах
а
б

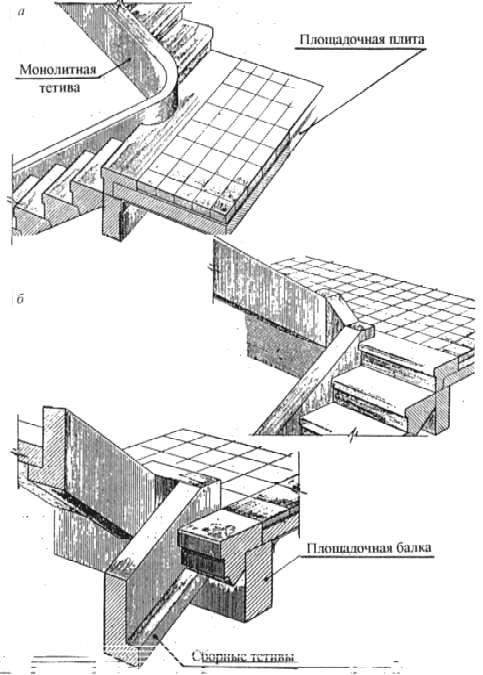

Рисунок 61 – Общий вид лестниц на железобетонных тетивах:
а –изогнутой формы в плане; б – прямолинейных
а
б
Рисунок 62 – Лестницы по стальным косоурам:
а – оштукатуренным; б – открытым
