Приложение б Примеры планировки лестнично-лифтовых узлов жилых домов

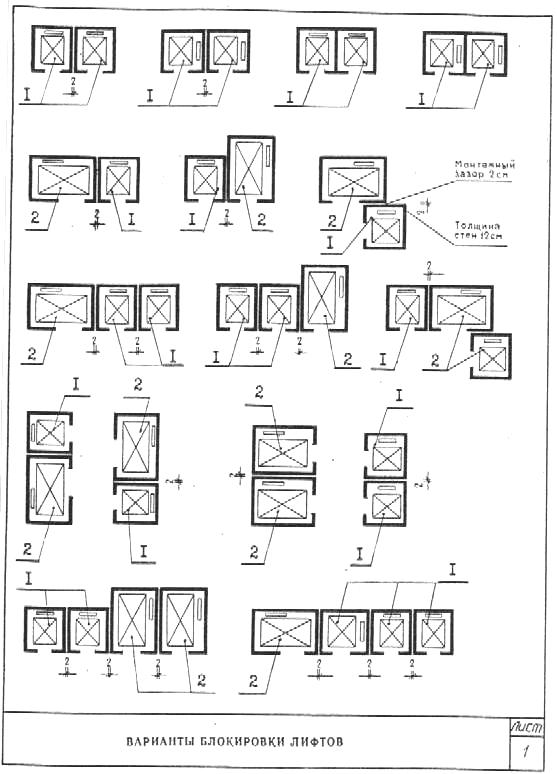

Рисунок Б.1 – Варианты блокировки лифтов
Продолжение приложения Б
Примечание. Размеры даны в сантиметрах.

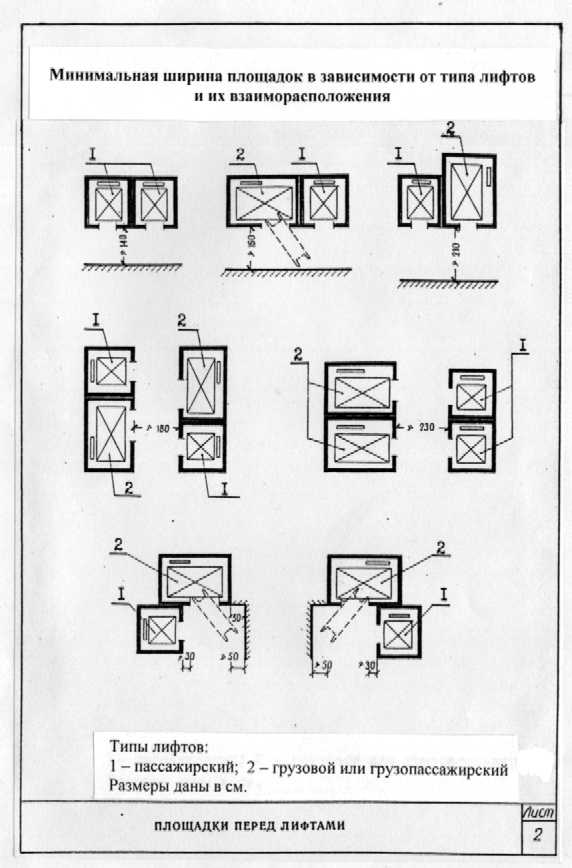

Рисунок Б.2 – Минимальная ширина площадок в зависимости от типа лифтов и их взаиморасположения: 1 – пассажирский, 2 - грузовой или грузопассажирский лифт
Продолжение приложения Б
Примечание. Размеры даны в сантиметрах.

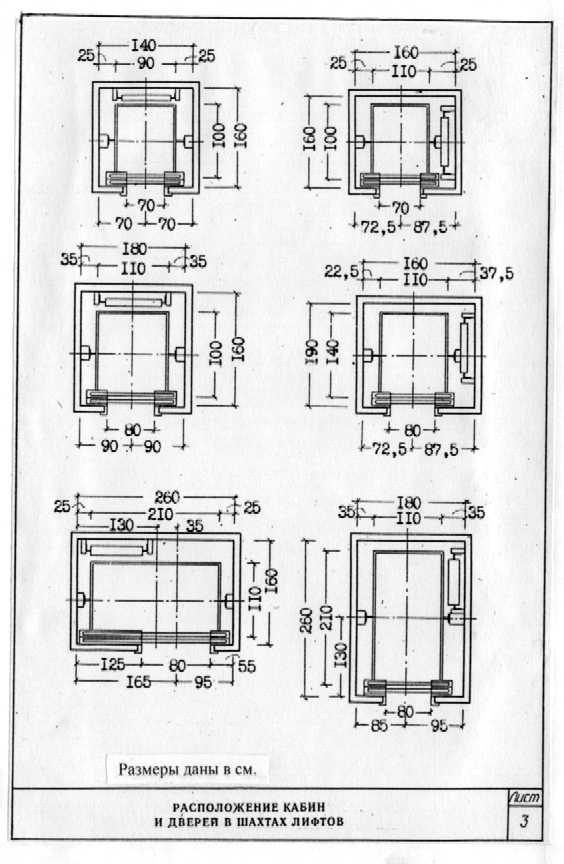

Рисунок Б.3 – Примеры расположение кабин и дверей в шахтах лифтов
Продолжение приложения Б
П
римечание.
Размеры даны в сантиметрах.

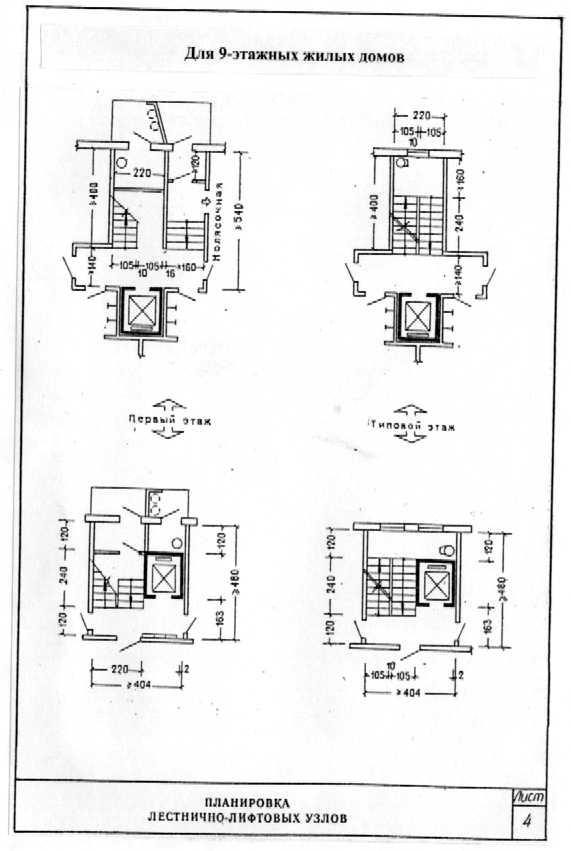

Рисунок Б.4 – Планировка лестнично-лифтовых узлов для 9- этажных
жилых домов
Продолжение приложения Б
Примечание. Размеры даны в сантиметрах.

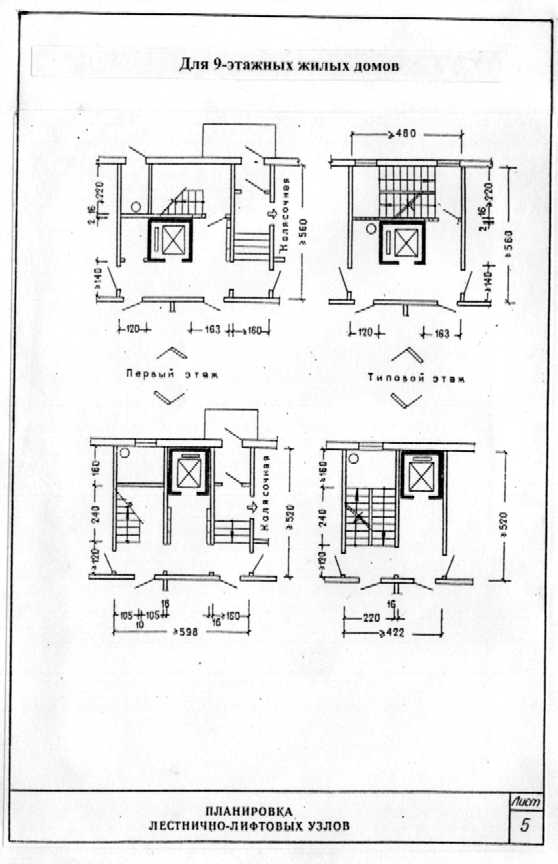

Рисунок Б.4 – Планировка лестнично-лифтовых узлов для 9- этажных
жилых домов (продолжение)
Продолжение приложения Б
Примечание. Размеры даны в сантиметрах.

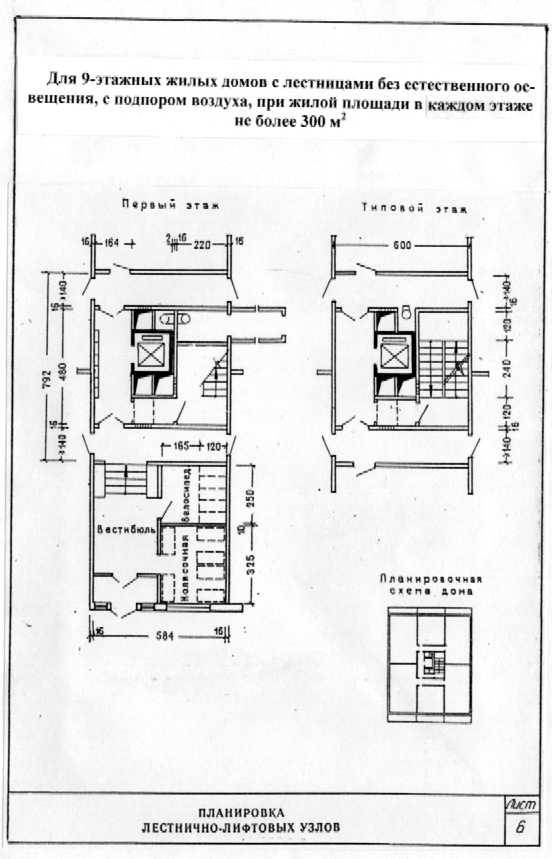

Рисунок Б.5 – Планировка лестнично-лифтовых узлов для 9-этажных жилых домов с лестницами без естественного освещения, с подпором воздуха, при жилой площади в каждом этаже не более 300 м2
П
родолжение
приложения Б
Примечание. Размеры даны в сантиметрах.

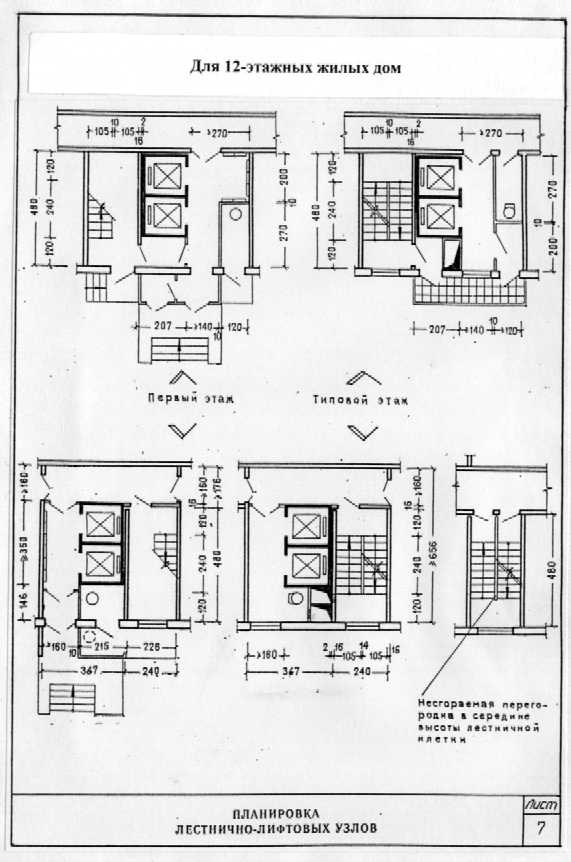

Рисунок Б.6 – Планировка лестнично-лифтовых узлов для 12-этажных
жилых домов
Продолжение приложения Б
Примечание. Размеры даны в сантиметрах.

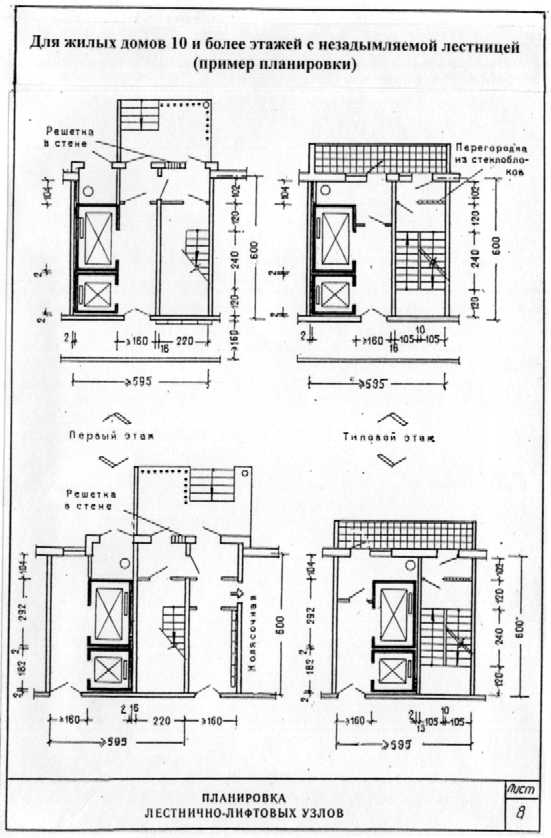

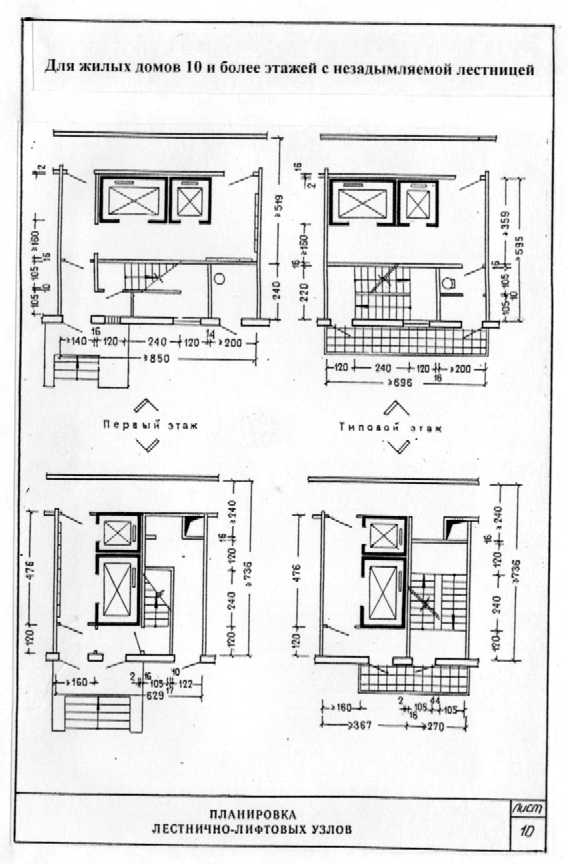

Рисунок Б.7 – Примеры планировка лестнично-лифтовых узлов для жилых домов 10 и более этажей с незадымляемой лестницей
Продолжение приложения Б
Примечание. Размеры даны в сантиметрах.

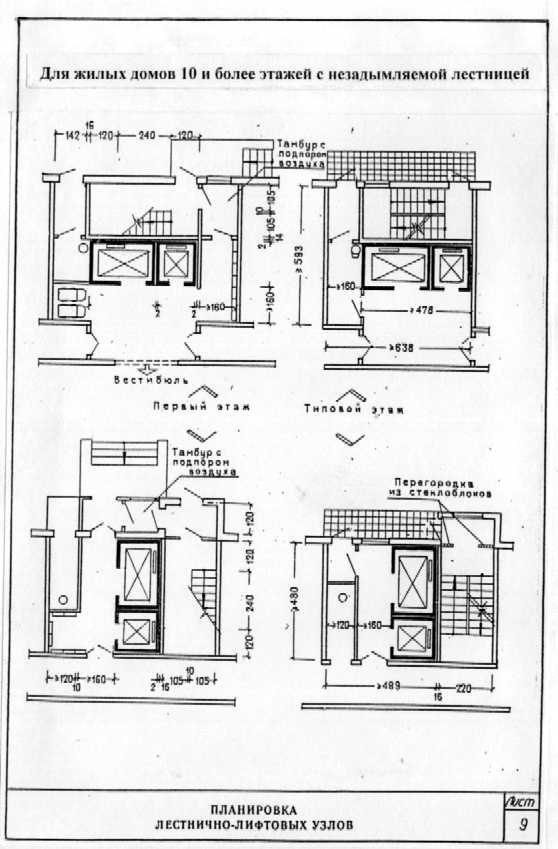

Рисунок Б.7 – Примеры планировка лестнично-лифтовых узлов для жилых домов 10 и более этажей с незадымляемой лестницей
(продолжение)
Продолжение приложения Б
Примечание. Размеры даны в сантиметрах.
Рисунок Б.7 – Примеры планировка лестнично-лифтовых узлов для жилых домов 10 и более этажей с незадымляемой лестницей
(продолжение)
Продолжение приложения Б
Примечание. Размеры даны в сантиметрах.

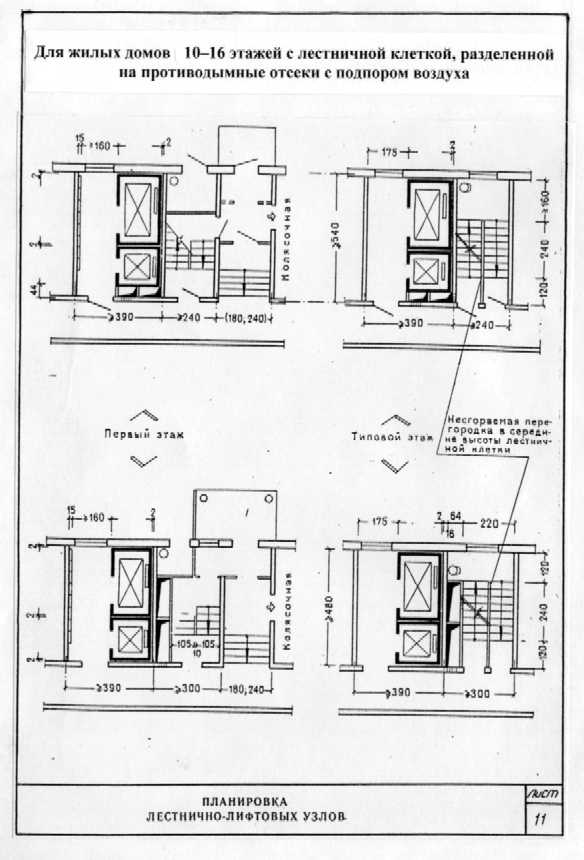

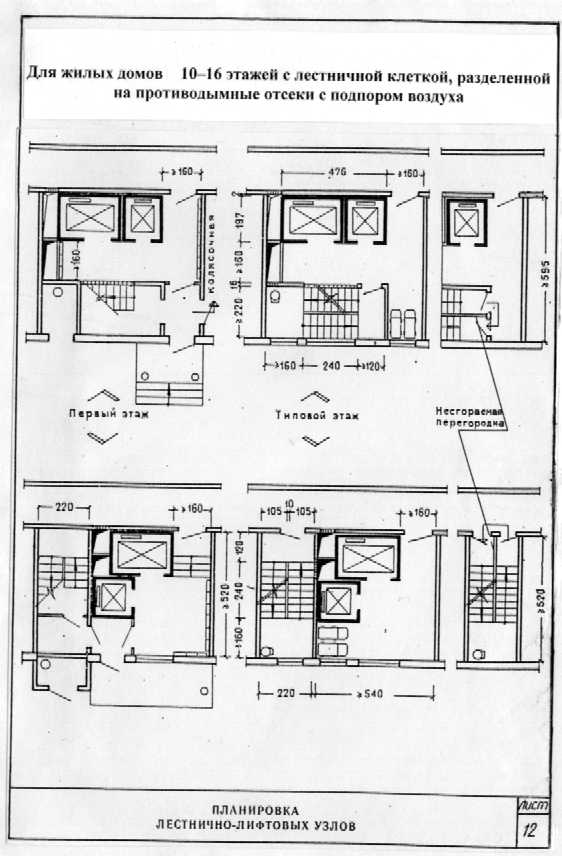

Рисунок Б.8– Примеры планировка лестнично-лифтовых узлов для жилых домов 10-16 этажей с лестничной клеткой, разделенной на противодымные отсеки с подпором воздуха
Продолжение приложения Б
Примечание. Размеры даны в сантиметрах.
Рисунок Б.8– Примеры планировка лестнично-лифтовых узлов для жилых домов 10-16 этажей с лестничной клеткой, разделенной на противодымные отсеки с подпором воздуха (продолжение)
Продолжение приложения Б
Примечание. Размеры даны в сантиметрах.

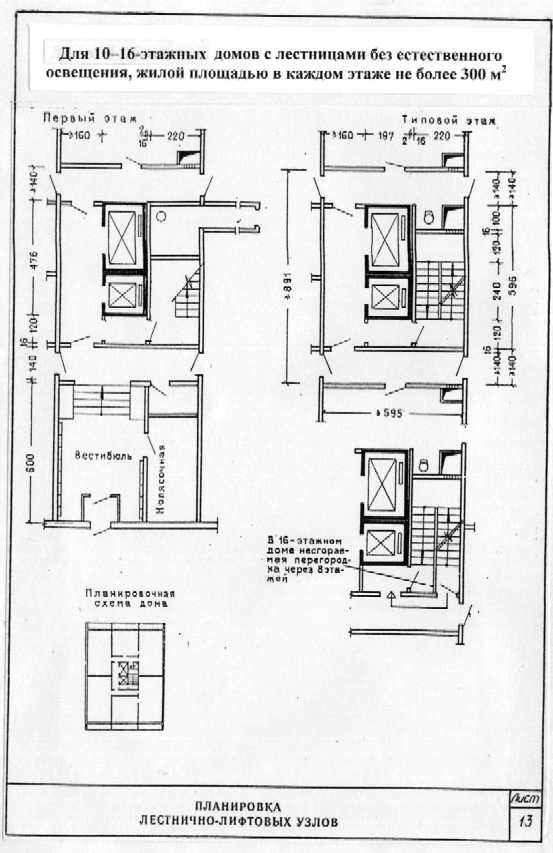

Рисунок Б.9 – Планировка лестнично-лифтовых узлов для жилых домов 10-16 этажей с лестницами без естественного освещения, жилой
площадью в каждом этаже не более 300 м2
