А.2 Графическое построение лестницы
Построение проведено на примере типовой лестницы, рекомендуемой для жилых зданий с высотой этажа Н = 3,0 м, ширина марша L = 1,35 м, угол наклона лестницы 1 : 2.
Разбивку лестницы выполняют следующим образом:
Высота одного марша
мм.
Число подступенков в одном марше
.
Число проступей в одном марше
.
Длина заложения марша
мм.
Принимая ширину промежуточной площадки С1 = 1350 мм, этажной площадки С2 = 1650 мм, определяем полную длину лестничной клетки:
мм.
Ширина лестницы
мм.
На чертеже высоту этажа делят на число подступенков и через полученные точки проводят горизонтальные прямые. Горизонтальную проекцию марша делят на число проступей без одной и через полученные точки проводят вертикальные прямые. По полученной сетке вычерчивают профиль лестницы (рисунок А.2).
Продолжение приложения А

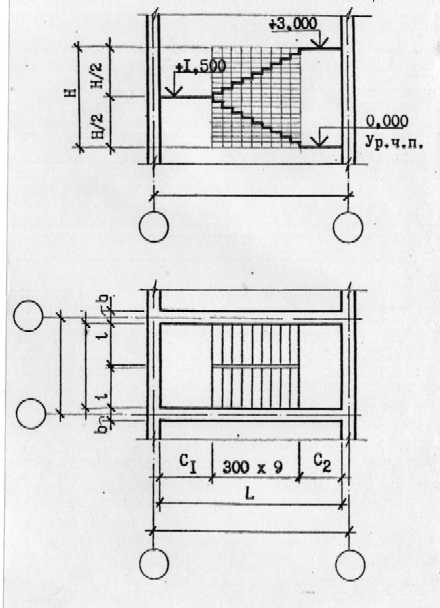

Рисунок А.2 – Графическое построение лестницы
Продолжение приложения А
А.3 Вход в лестничную клетку

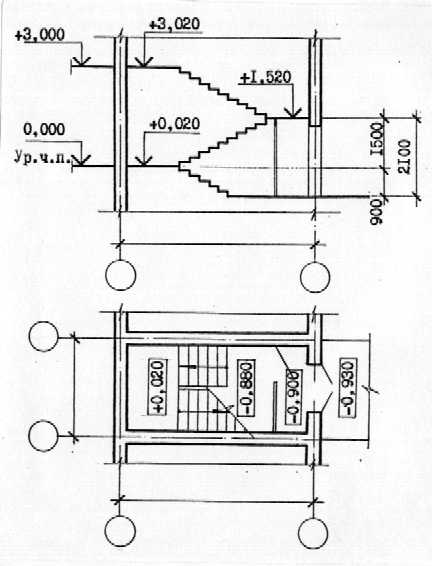

В случаях, когда вход в здание организован через лестничную клетку под первой промежуточной площадкой (рисунок А.3), проход под площадкой двухмаршевой лестницы при высоте этажа 2,8…3,6 м возможен лишь при устройстве дополнительного цокольного марша в 3…6 ступеней, ведущего на первую этажную площадку. Проход под площадкой должен иметь высоту не менее 2,1 м. Расчеты и разбивку цокольного марша выполняют по типу п.А.1 и А.2.
Рисунок А.3 - Схема входа в лестничную клетку
Продолжение приложения А

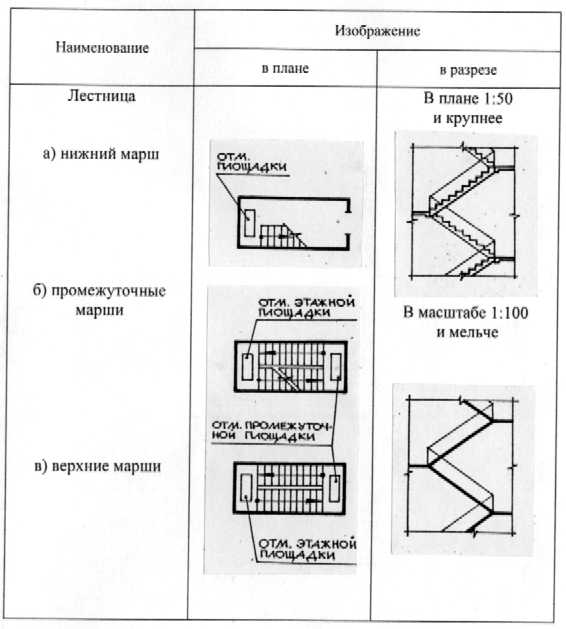

А.4 Условные графические изображения по гост р21.1501–92
Наименование |
Изображение |
|
в плане |
в разрезе |
|
Лестница
а) нижний марш
б) промежуточные марши
в) верхние марши |
|
В плане 1:50 и крупнее
В масштабе 1:100
и мельче
В масштабе 1:100 и мельче
|
Примечание. Стрелкой указано направление подъема марша.
