Додаток 1

Електрична схема стенду представлена на малюнку 6. У первинному ланцюзі, який включається в мережу 220 В, встановлений автотрансформатор типу РНО, напруга з якого в межах від 0 до 240 В може подаватися в залежності від положення перемикача П1 або на первинну обмотку W1 силового трансформатора ТР2 (положення перемикача «Тр-р від мережі »), або на клеми розетки, позначеної« 0 ÷ 250 В ».При цьому напругу контролюють за вольтметром V, а струм по

амперметру А1.

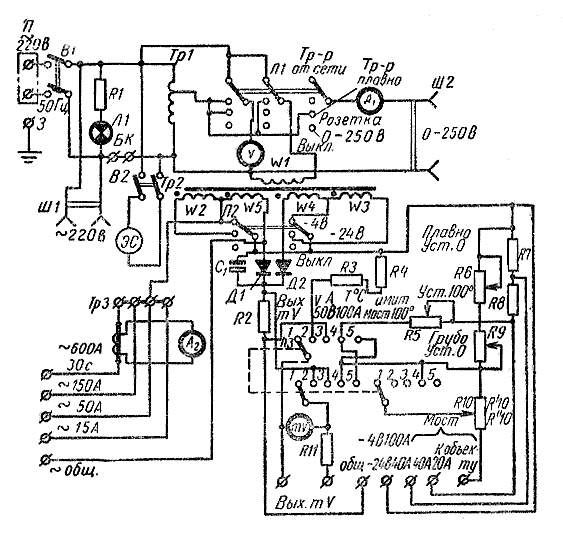

Мал.. 12. Електрична схема універсального стенду  П - клеми для підключення до мережі; З - заземлювальна клема; В1 - автоматичний вимикач; Л1 - сигнальна лампа «напруга включено»; R1-опір, що обмежує струм лампи Л1; Ш1 - розетка 220 В; БК - клеми для підключення контактів теплового реле при налаштуванні; ЕС - електросекундомір; В2 - вимикач електросекундоміра; Тр1 - автотрансформатор; Тр2 - силовий трансформатор; П1 - перемикач живлення; Ш2 - розетка для отримання напруги від 0 до 250 В; W1 - первинна обмотка силового трансформатора; W2, W5 і W3 , W4 - паралельні вторинні обмотки; П2 - перемикач напруги постійного струму; Д1, Д2 - діоди двохнапівперіодного випрямляча; C1 - конденсатор; ТР3 - трансформатор струму з чотирма первинними обмотками; П3 - перемикач мілівольтметра.

Збільшення або зменшення струму і напруги в усіх ланцюгах при налаштуванні захисту, сушки обмоток електродвигунів і інших операціях досягається поворотом ручки ТР1 в напрямку, відповідному покажчику «менше - більше».При налаштуванні теплових і електромагнітних розчіплюваів реле і автоматів їх підключають до клем «змінний струм плавно: 15, 50, 150, 300 А».

Багатодіапазонні вимірювання в колі змінного струму досягаються за допомогою трансформатора струму типу УТТ-5 з чотирма первинними обмотками.Контакти теплових реле при налаштуванні підключають на клеми «БК». Включають і вимикають стенд вимикачем В1 з написом «вкл. - Викл. ».Схему стенда від коротких замикань захищають розчеплювачі автоматичного вимикача В1.У вторинному ланцюзі силового трансформатора передбачений також випрямляч. Постійний струм необхідний для сушіння обмоток машин з контролем їх температури, перевірки контактних систем і з'єднань силових ланцюгів електроустаткування, налаштування захисту, працюючої на постійному струмі, а також для зварювання монтажних і заземлюючих проводів.

Випрямляч зібраний на двох потужних кремнієвих діодах Д, що дозволяють отримати випрямлений струм до 200 А при напрузі 24 В.Випрямлений струм і напруга вимірюються за допомогою мілівольтметра mV, шунта R2 на 100 A і додаткових опорів R3 і R4. Перемикач П3 при вимірюванні струму ставлять в положення 3, а при вимірюванні напруги - в положення 2. У разі вимірювання падіння напруги при перевірці контактів перемикач П3 ставлять в положення 1, тобто в цьому випадку прилад використовують як мілівольтметр. На лицьовій панелі для цього передбачені клеми «Вих. mV ».При сушінні обмоток мілівольтметр використовують як прилад для контролю температури. Для цього перемикач П3 ставлять в праве положення 4. Схема контролю температури під час сушіння обмоток двигуна працює в такий спосіб. Опори R7 і R8, R6 і R9, R10 і опір обмотки електродвигуна складають мостову схему, де до однієї діагоналі підведена випрямлена напруга, а до іншої, через змінний опір R5 і перемикач П3 включений мілівольтметр mV. Розглянемо схему моста для випадку, коли за умовами сушіння обмотку електродвигуна включають на клеми «Заг» і «20 A». Одним плечем моста (мал. 30) служить опір обмотки електродвигуна, іншим - опори R7 і R8. Ці два плеча включені між точками «Заг» і «20 A», тобто на джерело живлення. У діагональ вимірювання включений міллівольтметр mV з додатковим опором R5. Зміни показань мілівольтметра будуть пропорційні змінам опору обмотки двигуна при нагріванні, тобто температурі її нагрівання.На початку сушіння встановлюють певний струм, що протікає через обмотки двигуна, змінюючи для цього напругу на обмотці W1 трансформатора ТР2, а опорами R6 і R9 фіксують стрілку мілівольтметра на нулі. Потім перемикач ПЗ переводять у положення «імітація 100 °», а опором R5 встановлюють стрілку приладу на середину або кінець шкали. У першому випадку вся шкала буде відповідати значенню температури на 100 ° С, а в другому - на 50 ° С. Після цього перемикач П3 переводять у положення T ° C / МІСТ.Перевірка на стенді контактних з'єднань. Зварювання проводов.

мал.13. Схема моста, утвореного елементами стенду і обмоткою електродвигуна.

Поганий стан силових контактів в пускозахисній апаратурі, а також перехідних контактів у з'єднаннях викликає їх перегрів, подальше швидке окислення, а в подальшому призводить до виходу обладнання з ладу. У відповідності з ГОСТом перевищення температури струмоведучих частин над температурою навколишнього середовища 35 ° C при номінальному струмі не повинно бути більше допустимих значень (наприклад, для головних контактів магнітних пускачів 85 ° C, блок-контактів 50 ° C).У сільськогосподарських(або їм подібним) приміщеннях з підвищеною вологістю і агресивним середовищем окислення нагрітих контактів носить різко прогресуючий характер. Дуже часто причиною обриву фази в електроустановках є окислення і порушення контакту у магнітних пускачів, автоматів, пакетних вимикачів.Найбільш прийнятним способом контролю контактних з'єднань слід вважати вимір мілівольтметром падіння напруги на них при пропущенні постійного струму від джерела струму напругою 2-4 В.У нормальному стані падіння напруги на болтових та заклепочних контактних з'єднаннях складе: для апаратів з номінальним струмом до 300 А - 2,5 мВ ± 0,5 мВ; понад 300 А - менше 1,5 мВ.Ступінь погіршення контакту можна швидко визначити на стенді. Перевірку стану контактів магнітних пускачів і автоматів слід проводити одночасно з ремонтом силового обладнання, а перевірку контактів автоматів - після половини гарантованого числа відключень граничних струмів короткого замикання.При незадовільному стані контактів їх зачищають оксамитовим напилком або надфілем. Після зачистки або ремонту контактних систем необхідно перевірити якість їх підгонки.У апаратів із ковзаючими контактами (рубильники, пакетні вимикачі) падіння напруги орієнтовно складає 10-20 мВ, а у апаратів із стиковими контактами (магнітні пускачі, автомати) - до 70 мВ. Для контактів автоматів типів АП50 і АК50 допускається падіння напруги до 110 мВ.

При перевірці контактів у автоматів з тепловими розчіплювачами щоб уникнути пошкодження мілівольтметра слід встановлювати струм, свідомо менший струму розчеплювача, або підводити його, минаючи розчіплювач.

Струм в першому випадку не повинен бути нижче чверті номінального струму автомата, а падіння напруги слід привести до номінального значення.Контакти «ніж - контактна стійка» регулюють, стискаючи і розтискаючи стійку, з таким розрахунком, щоб зусилля на ножі було значним. Недостатньо стиснений клиновий контакт має великий перехідний опір. У рубильниках з міді при сухому терті і підгоряння утворюються задирки, що істотно погіршують стан контакту. Зачищати контакти наждачним папером не рекомендується, так як наждакові зерна, проникаючи в метал, призводять до збільшення перехідного опору. Після зачистки оксамитовим напилком і перевірки контакту контактні місця необхідно змастити технічним вазеліном.Падіння напруги на контактних з'єднаннях апаратів з номінальними струмами більше 200 А можна вимірювати при струмах нижче номінального, але не менше ніж 0,25 Iн.

Отримані значення напруги в цьому випадку необхідно привести до номінального значення струму по формулеΔU = ΔUпIнIп, Де ΔUп - падіння напруги, виміряний при струмі Iп; Iн - номінальний струм апарату.

При ремонті та обслуговуванні електроустаткування можна користуватися стендом для зварювання струмом до 90 А з ПВ = 0,15 (1,5 хв роботи і 8-10 хв паузи).Застосовувати стенд тільки для зварювальних робіт і при струмах, вище зазначених, не дозволяється!При зварюванні заземлюючих конструкцій і проводів струмами вище 50 А, щоб уникнути виходу з ладу ЛАТРа, необхідно поставити перемикач П1 у положення «Тр-р від мережі».Зварювання виконують за допомогою звичайного електродотримача і металевих електродів діаметром до 3мм, призначених для зварювання постійним струмом.Мідні дроти зварюють, користуючись вугільними електродами і спеціальними кліщами, флюсом служить бура. На стенді можна зварювати встик одножильні мідні дроти діаметром до 4 мм, що являється досить зручним при ремонті електричних машин та монтажі проводок. Шов виходить дуже міцним, а діаметр в місці зварювання практично не перевищує 1,1-1,2 діаметру дроту.Зварку проводять на змінному струмі до 600 А при напрузі 6 В. Зварювані дроти затискають гвинтами на спеціальних кліщах. Провід зводять встик, а між ними вставляють шматочок латунної фольги, по площі рівний 2-3 перетинам дроту. Зварюване місце посипають бурою. Потім включають стенд і збільшують струм до тих пір, поки не розплавиться фольга та не утворюється шов, однакового з проводом діаметра

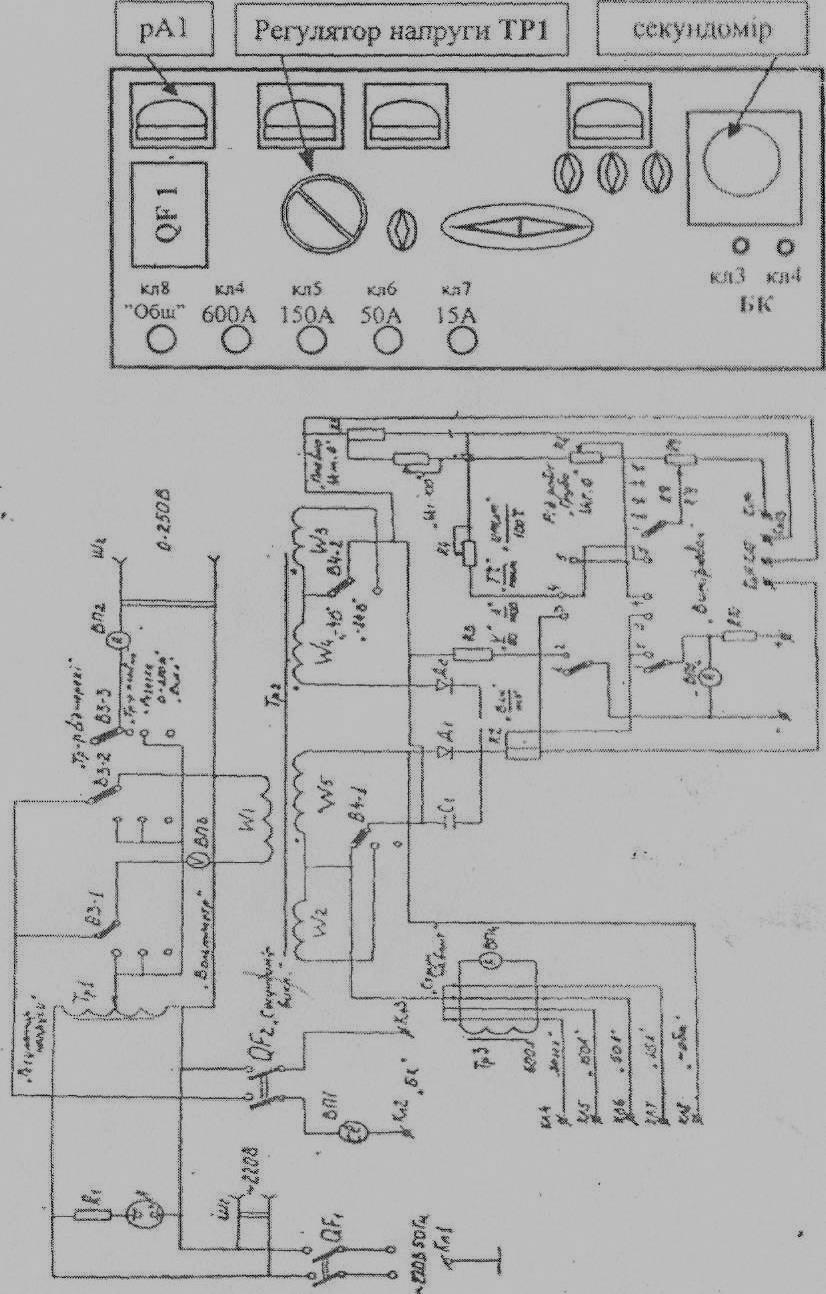

Мал.14 Зовнішній вигляд передньої панелі стенда

МІІСП,ел.схема стенда

Мал.15 Схема керування транспортером ТСН-3
