МИНИСТЕРСТВО ОБЩЕГО И ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ РОСТОВСКОЙ ОБЛАСТИ

ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ СРЕДНЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ РОСТОВСКОЙ ОБЛАСТИ

РОСТОВСКИЙ-НА-ДОНУ КОЛЛЕДЖ СВЯЗИ И ИНФОРМАТИКИ

Н.Н. ЩЕДРИН

ЭЛЕКТРОПИТАНИЕ УСТРОЙСТВ СВЯЗИ

Учебное пособие

для специальностей

21040451 «Многоканальные телекоммуникационные системы»

21040651 «Сети связи системы коммутации»

21040751 «Эксплуатация средств связи»

Часть 2

Рекомендовано Учебно-методическим центром среднего профессионального образования Федерального агентства связи

2012

Рекомендовано к изданию Экспертным советом РКСИ

Протокол № 6 от 07.04.2006

Рецензенты:

Кандидат технических наук, преподаватель РКСИ

Н.С. Суразаков

Преподаватель РКСИ

Г.Н. Евсеенко

Щедрин Н.Н.

Электропитание устройств связи: учебное пособие. – Ч. 2. – 4-е изд. – Ростов-на-Дону: РКСИ, 2012. – 84 с.

В данном учебном пособии даётся общее представление о построении электроустановок предприятий связи, рассматриваются их основные элементы, рассмотрены вопросы заземления и электромагнитной совместимости, приведена методика расчёта элементов электропитающей установки ЭПУ-60 и даны пояснения по выбору элементов ЭПУ.

Предназначено для студентов 3 курса специальностей 210404 «Многоканальные телекоммуникационные системы», 210406 «Сети связи системы коммутации», 210407 «Эксплуатация средств связи».

© Ростовский-на-Дону государственный

к олледж связи и информатики, 2008

СОДЕРЖАНИЕ

ГЛАВА 12 ВЫПРЯМИТЕЛЬНЫЕ УСТРОЙСТВА 4

ГЛАВА 13 ИСТОЧНИКИ ВТОРИЧНОГО ЭЛЕКТРОПИТАНИЯ С БЕСТРАНСФОРМАТОРНЫМ ВХОДОМ 21

13.1 Общие сведения об источниках электропитания 21

ГЛАВА 14 СИСТЕМА ЭНЕРГОСНАБЖЕНИЯ ПРЕДПРИЯТИЯ СВЯЗИ 28

ГЛАВА 15 ЗАЗЕМЛЕНИЕ И ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ 41

ГЛАВА 16 ЭЛЕКТРОННЫЕ КОРРЕКТОРЫ КОЭФФИЦИЕНТА МОЩНОСТИ 52

ГЛАВА 17 СИСТЕМЫ ЭЛЕКТРОПИТАНИЯ ПРЕДПРИЯТИЙ СВЯЗИ 58

ГЛАВА 18 УСТАНОВКИ БЕСПЕРЕБОЙНОГО ПИТАНИЯ ПОСТОЯННОГО И ПЕРЕМЕННОГО ТОКА 66

ГЛАВА 19 ЭЛЕКТРОУСТАНОВКИ ПРЕДПРИЯТИЙ СВЯЗИ (специальность 21040651 «Сети связи и системы коммутации») 76

ГЛАВА 19 ЭЛЕКТРОУСТАНОВКИ ПРЕДПРИЯТИЙ СВЯЗИ (специальность 21040451 «Многоканальные телекоммуникационные системы») 78

ГЛАВА 19 ЭЛЕКТРОУСТАНОВКИ ПРЕДПРИЯТИЙ МОБИЛЬНОЙ СВЯЗИ (специальность 21040751 «Эксплуатация средств связи») 85

ГЛАВА 20 ПРОЕКТИРОВАНИЕ ЭЛЕКТРОПИТАЮЩЕЙ УСТАНОВКИ (ЭПУ) 88

ЛИТЕРАТУРА 93

Глава 12 выпрямительные устройства

12.1 Общие сведения о выпрямительных устройствах

Выпрямительные устройства предназначены для преобразования напряжения переменного тока в напряжение постоянного тока, необходимого для питания аппаратуры связи, заряда и подзаряда аккумуляторных батарей.

Выпрямительные устройства классифицируются:

  1. По мощности – 1, 2, 4, 9, 16 кВт (условная мощность, Ру).

  2. По напряжению Uн – 24 В, 48 В, 60 В.

  3. По назначению – буферные выпрямительные устройства (Uмакс ≈ Uн) и зарядно-буферные (Uмакс > Uн).

  4. По конструктивному исполнению – шкаф или блок.

Типы выпрямительных устройств и буквенно-цифровое обозначение

  1. ВУК – выпрямительное устройство на кремниевых вентилях.

  2. ВУТ – выпрямительное устройство на тиристорах.

  3. ВУЛС – выпрямительное устройство лучевой системы.

  4. ВБ – выпрямительный блок.

  5. ВБВ – выпрямитель с бестрансформаторным входом.

Цифровое обозначение указывает наибольшее выпрямленное напряжение и максимальный ток.

Пример: ВУТ 67/60 – Код – ВУТ; Uмакс = 67 В; Iмакс = 60 А.

Буферный выпрямитель Uмакс = 67 В ≈ 60 В

ВБВ 60/8 – 2К

ВБВ – код; 60 – Uвых = Uном = 60 В; 8 – Iмакс = 8 А; 2 – номер исполнения;

К – наличие корректора коэффициента мощности.

Основные технические характеристики

  1. Выходная мощность – Ру – условная мощность,

Рмакс – максимальная мощность

Рмакс = Uмакс•Iмакс. (12.1)

  1. Диапазон изменения выходного напряжения, Uмакс; Uмин.

  2. Номинальное выпрямленное напряжение, Uн.

  3. Выходной ток, Iмакс; Iмин.

  4. Стабилизация выходного напряжения, %.

  5. Ограничение по току, %

  6. Величина пульсации выходного напряжения, Uп мВ псоф.

  7. Виды защит.

  8. Коэффициент мощности, cos < 1.

  9. Коэффициент полезного действия, η < 1.

  10. Габариты (высота х ширина х глубина).

  11. Масса, кг.

Питание выпрямительных устройств осуществляется от сети трёхфазного или однофазного переменного тока. Номинальное напряжение Uн = 380/220 с допустимыми отклонениями и номинальная частота тока f = 50 Гц ± 5 %.

12.2 Структурная схема выпрямительного устройства

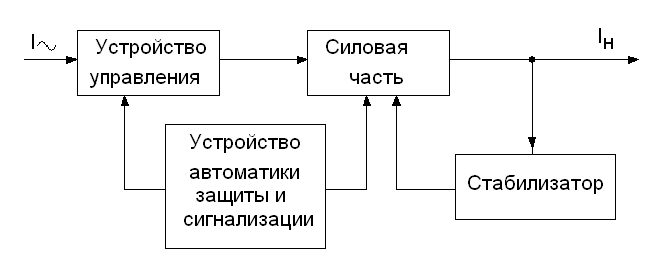

Рисунок 12.1 – Структурная схема выпрямительного устройства

  1. Устройство управления обеспечивает ручное управление работой выпрямительного устройства.

  2. Силовая часть служит для преобразования переменного тока в пульсирующий ток, подаваемый к аппаратуре связи.

  3. Стабилизатор обеспечивает стабилизацию напряжения или тока на нагрузке.

  4. Устройство автоматики, защиты и сигнализации необходимо для автоматической работы выпрямительного устройства, защиты источника питания и определения состояния работы устройства.

12.3 Общие сведения о выпрямительных устройствах ВУТ

Выпрямительное устройство на тиристорах предназначено для питания аппаратуры связи и заряда аккумуляторных батарей.

Классификация ВУТ

Выпрямительные устройства выпускаются на выходную мощность 2, 4, 9, 16 и 40 кВт и номинальное напряжение 24, 48 и 60 В.

Выпрямительные устройства ВУТ могут быть буферные (Uвых = Uн) и зарядно-буферные (Uвых > Uзар).

Буквенно-цифровое обозначение ВУТ – выпрямительное устройство на тиристорах, цифры – наибольшее напряжение на выходе ВУТ и наибольший ток.

ВУТ 31/250, ВУТ 67/60, ВУТ 67/127, ВУТ 90/25

Для повышения мощности выпрямительные устройства могут включаться на параллельную работу до 4 шт.

Для повышения надёжности питания аппаратуры устанавливают резервный ВУТ, который может выполнять функции зарядного выпрямителя аккумуляторов.

12.4 Структурная схема ВУТ

Рисунок 12.2 – Структурная схема выпрямительного устройства ВУТ

Технические параметры ВУТ

  1. Условная выходная мощность (кВт).

  2. Максимальная выходная мощность (кВт).

  3. Диапазон изменения напряжения (В).

  4. Выпрямленный ток (А).

  5. Точность стабилизации выходного напряжения (%).

  6. Точность стабилизации тока (%).

  7. Коэффициент полезного действия (%).

  8. Коэффициент мощности (cos < 1).

  9. Габариты (высота х ширина х глубина).

  10. Масса (кг).

Питание выпрямительных устройств осуществляется от первичной сети переменного тока напряжением 380/220 В (80 %–112 %). К устройству подключён нулевой провод. Для обеспечения электробезопасности корпус ВУТ заземлён, дверь закрывается специальным ключом.

Назначение элементов структурной схемы ВУТ

  1. БП1 – блок питания устройств защиты, автоматики и сигнализации.

  2. УА – устройства автоматики, обеспечивают переключение режимов работы, равномерное распределение нагрузки между выпрямительными устройствами.

  3. УЗ – устройства защиты, защищают источник питания от короткого замыкания.

  4. УС – устройства сигнализации, сигнализируют о работоспособности или аварийной ситуации выпрямительного устройства.

  5. РР – ремонтный разъединитель, обеспечивает безопасность работы, отключает ВУТ от сети питания и от нагрузки.

  6. ТТ – трансформаторы тока, преобразуют ток, обеспечивают работу защиты и стабилизацию тока на выходе выпрямительного устройства.

  7. СТР – силовой трансформатор, преобразует напряжение переменного тока, обеспечивает развязку цепей питания и нагрузки, создаёт схему выпрямления.

  8. УВ – управляемые вентили, преобразуют переменный ток в ток пульсирующий, осуществляют регулирование среднего значения тока, обеспечивают быстродействующую электронную защиту.

  9. СФ – сглаживающий фильтр, уменьшает пульсации выпрямленного тока.

  10. ТП – трансформатор питания схемы управления, обеспечивает синхронную работу по включению тиристоров, подаёт ток на блок питания.

  11. БП-2 – блок питания, обеспечивает работу схемы управления ВУТ.

  12. УПТ – усилитель постоянного тока, усиливает сигнал рассогласования, инвертирует сигнал, расширяет пределы регулирования.

  13. LC-Ф – фильтр, формирует синхронизирующий импульс включения задающего генератора.

  14. ЗГ – задающий генератор, вырабатывает импульсы включения тиристоров.

  15. ФУ1, ФУ2 – фазосдвигающие устройства, совместно обеспечивают фазовый сдвиг импульсов от 0Одо 180О.

  16. РИ – распределитель импульсов, подаёт импульсы включения тиристоров в определённый момент времени к соответствующему тиристору.

  17. ИУ1, ИУ2 – импульсные усилители.

12.5 Работа выпрямительного устройства ВУТ

Выпрямительное устройство ВУТ обеспечивает выпрямление напряжения переменного тока в напряжение пульсирующего тока с допустимой нормой для аппаратуры связи.

Переменный трёхфазный ток подаётся через ремонтный разъединитель, пускатель переменного тока, трансформаторы тока на силовой трёхфазный трансформатор. Напряжение трансформатором понижается до необходимой величины.

Управляемые вентили (тиристоры) осуществляют выпрямление переменного тока и регулирование величины среднего значения постоянного тока.

Сглаживающий фильтр уменьшает пульсации тока до нормы для данной аппаратуры связи.

Полученный ток через пускатель постоянного тока и ремонтный разъединитель подаётся к нагрузке.

Выпрямительное устройство ВУТ обеспечивает стабилизацию выпрямленного напряжения с допустимой точностью для аппаратуры связи.

Принцип стабилизации компенсационный, в качестве регулятора используются управляемые вентили (тиристоры).

Схема управления питается от отдельного блока питания и трансформатора ТП, который также обеспечивает синхронизацию работы схемы управления с частотой питающей сети по одной из фаз.

При изменении напряжения на нагрузке, сигнал поступит на усилитель постоянного тока, где напряжение с выхода сравнивается с напряжением опорного сигнала и вырабатывается сигнал ошибки.

Полученный сигнал ошибки усиливается, инвертируется и подаётся на фазосдвигающие устройства, обеспечивающие задержку подачи импульсов от задающего генератора.

Импульсы управления усиливаются импульсными усилителями и распределяются распределителем импульсов, так чтобы импульсы синхронно поступали на соответствующие управляемые вентили (тиристоры).

Управляемые вентили (тиристоры) включаются с запаздыванием, что приводит к изменению среднего значения выпрямленного тока, напряжение на нагрузке остаётся неизменным с допустимой точностью.

Работа в режиме стабилизации напряжения ВУТ обеспечивает выходное напряжение с отклонением от номинального значения 1 % при изменении напряжения в сети питания переменного тока в пределах (85-112)% от Uн.

В режиме стабилизации тока схема работает аналогично, сигнал ошибки снимается с трансформатора тока, преобразуется в напряжение и подаётся в схему управления.

Электронная быстродействующая схема защиты обеспечивает прекращение подачи импульсов управления тиристоров в случае короткого замыкания в нагрузке, защищает источник питания, а также обеспечивает защиту аппаратуры от перенапряжения.

Устройства сигнализации в виде светового табло обеспечивают подачу сигналов о рабочем состоянии или аварийной ситуации в выпрямительном устройстве.

Устройства автоматики обеспечивают переключение режима работы выпрямительного устройства, параллельную работу выпрямителей, ограничение тока в режиме стабилизации напряжения.

Выпрямительное зарядное устройство ВУТ осуществляет с помощью автоматики модифицированный способ заряда аккумуляторной батареи.

12.6 Конструкция выпрямительного устройства

Выпрямительное устройство выполнено в виде шкафа. Корпус шкафа изготовлен из гнутых профилей, угловой стали и швеллеров.

На полках шкафа устанавливается оборудование. Конструкция обеспечивает свободный доступ к элементам выпрямительного устройства и возможность профилактического ремонта с лицевой стороны.

Шкаф с лицевой стороны закрыт дверью со специальным замком. Внутри шкафа на полках расположены: силовой трансформатор, дроссели фильтра, в нижней части – выпрямительные устройства и стабилизатор.

В верхней части шкафа установлены устройства автоматики и сигнализации.

С задней стороны шкаф закрыт несъёмными заглушками, а с правой и левой стороны – съёмными заглушками.

В нижней части шкафа имеются отверстия для создания интенсивного потока воздуха с целью охлаждения элементов выпрямительного устройства.

12.7 Техническая эксплуатация выпрямителей

Выпрямительное устройство должно находиться в рабочем состоянии длительное время. Для этого необходимо осуществить эксплуатационное обслуживание, текущий ремонт и при необходимости – капитальный ремонт.

  1. Эксплуатационное обслуживание – производится дежурным персоналом, осуществляется периодический контроль параметров устройства: непосредственно или дистанционно через выносное табло или персональный компьютер.

Осуществляется регулировка напряжения, при необходимости замена предохранителей, удаление пыли с контактов и внешних поверхностей, изменение режима работы.

  1. Текущий ремонт – производится по графику профилактических работ. За каждым специалистом закрепляется оборудование для индивидуального обслуживания.

Производится проверка работы автоматики, регулировка и чистка контактов реле, контактов контакторов и рубильников.

Замена отдельных деталей и узлов, удаление пыли внутри выпрямительного устройства, проверка болтовых соединений.

По окончании текущего ремонта производится запись в журнале о проведённых работах.

  1. Капитальный ремонт – производится при выходе устройства из строя или из-за износа элементов оборудования или по окончании его эксплуатации.

Производится проверка и измерение изоляции деталей, замена изношенных деталей, чистка и правка монтажа, доведение до нормы пульсации выпрямительного устройства.

Все работы производятся при снятом напряжении, применяют кисть флейц, пылесос, лоскут, смоченный в спирте для чистки контактов.

Все работы ведутся согласно заводской инструкции выпрямительного устройства.

ЗАПОМНИТЕ

Выпрямительное устройство отличается от выпрямителя наличием устройств стабилизации, контроля, автоматики, управ­ления и т. д.

Ремонтный рубильник обеспечивает безопасность работы персонала при проведении профилактических и ремонтных работ.

В основу работы автоматики зарядно-буферного выпрямительного устройства положен модифицированный метод заряда аккумуляторных батарей.

Принцип стабилизации – компенсационный, изменяется время задержки включения тиристоров, что приводит к изменению среднего значения тока, протекающего через тиристоры.

Темы докладов и рефератов

    1. Работа выпрямительного устройства в режиме стабилизации тока.

    2. Подготовка выпрямительного устройства к работе.

    3. Проведение профилактических работ в выпрямительном устройстве.

    4. Настройка работы выпрямительного устройства в режиме стабилизации напряжения.

    5. Работа схемы защиты по току выпрямительного устройства.

    6. Защита аппаратуры связи от повышения напряжения ВУТ.

Контрольные вопросы

  1. Поясните классификацию выпрямительных устройств.

  2. Укажите отличие выпрямителя от выпрямительного устройства.

  3. Поясните буквенно-цифровое обозначение выпрямительных устройств.

  4. Как осуществляется стабилизация напряжения на выходе ВУТ?

  5. Какие устройства защиты применяются в выпрямительном устройстве ВУТ?

  6. Поясните конструкцию выпрямительного устройства.

  7. Как осуществляется текущий ремонт выпрямителей?

Выпрямительное устройство, используемое на предприятии связи для питания аппаратуры связи, выполненной на интегральных микросхемах

12.8 Назначение выпрямительного устройства

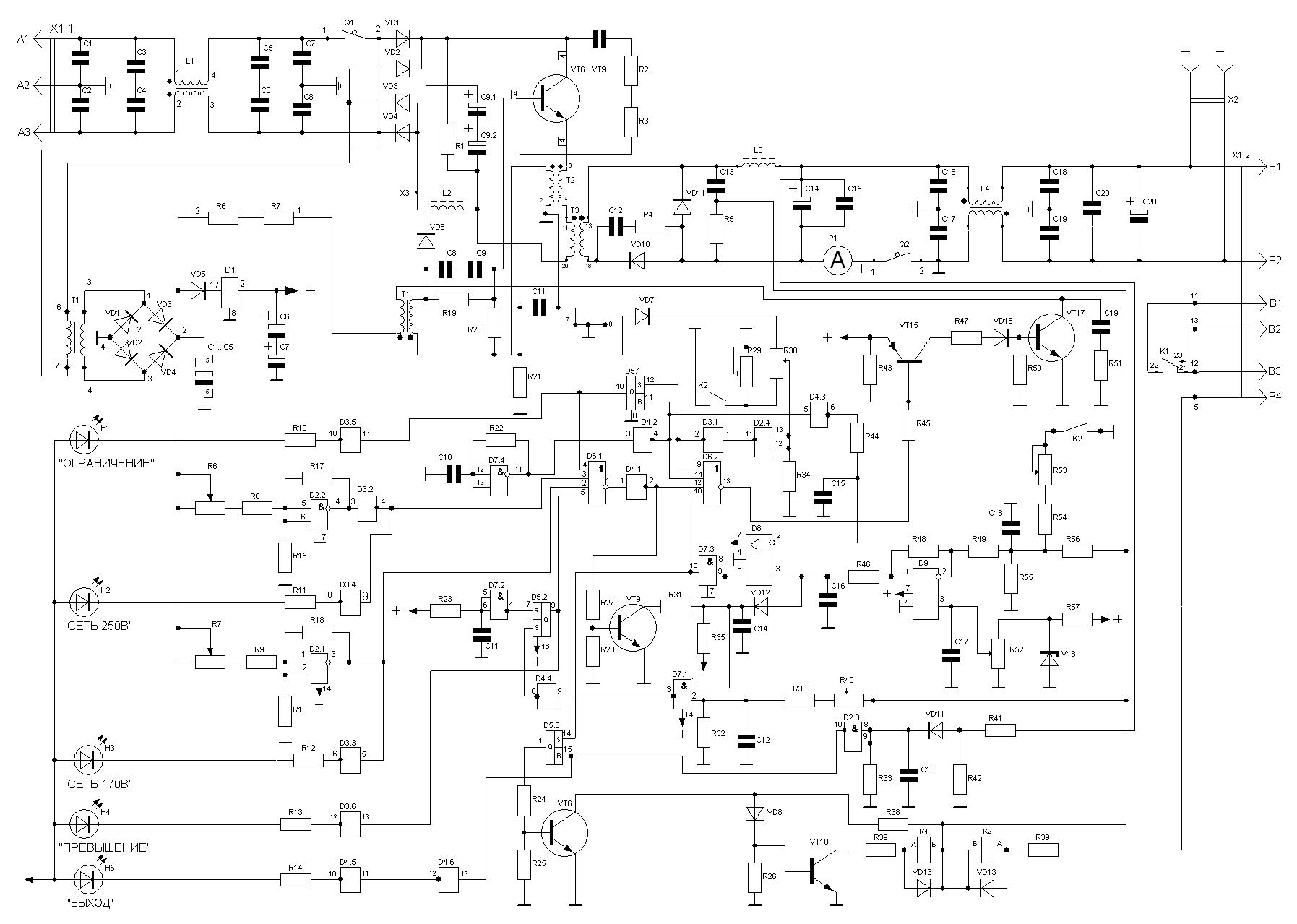

Выпрямительный блок ВБВ 60/8 предназначен для обеспечения электропитанием аппаратуры связи, выполненной на интегральных микросхемах, при небольшой мощности. Устанавливается в закрытом отапливаемом и вентилируемом помещении при температуре окружающей среды от +5О до 40ОС и относительной влажности до 80 % при температуре +25ОС.

12.9 Технические характеристики выпрямительного устройства

Основные технические характеристики выпрямительного блока:

  • номинальное выпрямленное напряжение – 60 В;

  • минимальное выпрямленное напряжение – 54 В;

  • максимальное выпрямленное напряжение – 72 В;

  • минимальный выпрямленный ток – 0 А;

  • максимальный выпрямленный ток – 8 А;

  • максимальная выходная мощность – 480 Вт;

  • стабилизация выходного напряжения – ±1 %;

  • пределы установки стабилизированного напряжения 54 В  72 В;

  • ограничение по току не более 110 % от Iмакс;

  • величина пульсации выходного напряжения – 2 мВ псоф:

  • на частотах выше 300 Гц – 15 мВ;

  • на частотах ниже 300 Гц – 250 мВ;

  • защита нагрузки от повышения напряжения – 74 В;

  • величина выпрямленного тока при перегрузке – 8 А;

  • защита при коротком замыкании;

  • коэффициент мощности – 0,7;

  • коэффициент полезного действия – 0,8;

  • напряжение радиопомех не превышает установленных норм.

Питание выпрямителя осуществляется от сети однофазного переменного тока номинального напряжения 220 В и номинальной частоты 50 Гц с допустимыми отклонениями напряжения +10 % – -15 % и частоты ±5 % от номинального значения.

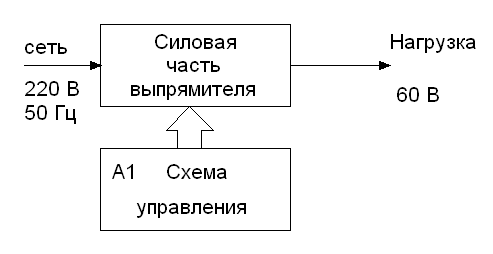

12.10 Состав блока ВБВ

Состоит из двух блоков:

  1. Силовая часть выпрямителя – А1;

  2. Схема управления – А2.

Рисунок 13.3 – Структурная схема выпрямительного блока ВБВ 60/8

12.11 Принцип работы ВБВ 60/8

Работа силовой части схемы ВБВ

При включении блока ВБВ выпрямитель начинает функционировать.

Переменный ток из сети питания подаётся: через контакты А1 и А3 (контакт А2 служит для подключения заземляющего провода) фильтр радиопомех (С1, С2, L1, С5, С6, С7 и С8), автоматический выключатель Q1, на выпрямительные диоды V1, V2, V3, V4, собранные по мостовой схеме. Переменный ток выпрямляется и сглаживается индуктивно-ёмкостным фильтром (L2 С9.1, С9.2). Резистор R1 обеспечивает разряд конденсаторов при выключении выпрямительного блока. Напряжение сети поступает на плату А1 для преобразования и питания схемы управления, схемы защиты и контроля за напряжением сети.

Задающий генератор на микросхеме D7.4 (схема управления А1) вырабатывает прямоугольные импульсы с частотой 40±5 кГц для работы силовых транзисторов преобразователя V6–V9. Импульсы подаются через трансформатор Т1.

Рисунок 13.4 – Принципиальная схема выпрямительного блока ВБВ 60/8

При появлении на базах транзисторов V6–V9 положительного напряжения транзисторы мгновенно открываются, их сопротивление резко уменьшается и пульсирующий ток проходит через первичную обмотку трансформатора тока Т2 и силового трансформатора Т3.

По окончании импульса транзисторы V6–V9 закрываются. Резисторы R2, R3 и конденсатор С10 ограничивают напряжение на коллекторах транзисторов V6–V9 при закрытии транзисторов.

Во вторичной обмотке трансформатора Т3 возникают импульсы тока высокой частоты, которые выпрямляются диодом V10, сглаживаются высокочастотным фильтром L3, C14, С15. Конденсатор С12 и резистор R4 ограничивают напряжение на диоде V10.

Диод V11 обеспечивает коммутацию тока в моменты времени, когда транзисторы V6–V9 закрыты и ток в нагрузке поддерживается за счёт энергии, запасённой дросселем L3.

Пульсирующий ток подаётся через измерительный прибор, автоматический выключатель постоянного тока, фильтр радиопомех (С16, С17, L4, С18, С19) в нагрузку (контакты Б1 и Б2).

Конденсаторы С20 и С21 предназначены для подавления радиопомех и уменьшения пульсаций тока.

При подключении нагрузки возникает напряжение 60 В.

Стабилизация и регулировка выходного напряжения методом широтно-импульсной модуляции.

Принцип стабилизации компенсационный. При изменении напряжения на выходе блока изменяется ширина импульсов управления и соответственно время насыщенного состояния транзистора V6–V9.

Питание схемы управления выпрямительного блока осуществляется от трансформатора Т1. Поступающий переменный ток выпрямляется выпрямителем V1–V4, сглаживается фильтром С1-С5. Полученное напряжение стабилизируется микросхемой Д1 и подаётся на схемы управления и защиты блока.

Напряжение с выхода выпрямителя (конденсатор С14) поступает с силовой части выпрямителя на плату управления А1 (R56, R55) и далее на микросхему Д9 – усилитель сигнала рассогласования. На вход 3 микросхемы Д9 подаётся напряжение от источника опорного напряжения (Д18).

Усиленный сигнал рассогласования поступает на компаратор (Д8), сравнивающий пилообразное напряжение с напряжением рассогласования и вырабатывающий импульсы управления требуемой длительности.

Дополнительный инвертор Д7.3, подключённый к выходу компаратора, формирует фронты импульсов управления, которые поступают на четырёхвходную схему «ИЛИ» (Д6.2), а с выхода её в цепь управления транзисторного ключа V15, V17. В исходном состоянии транзистор V17 открыт.

При подаче управляющего импульса с выхода микросхемы Д6.2 закрывается транзистор V15 и V17, энергия, накопленная трансформатором Т1 за время открытого состояния, поступает на базы силовых транзисторов V6–V9 и через форсирующую цепь R19, С8 и С9, включает их на определённое время (ШИМ).

Автоматически изменяется время насыщенного состояния силовых транзисторов при выравнивании напряжения на нагрузке.

Регулировка выходного напряжения стабилизации осуществляется резистором R52.

Сигнализация о работе преобразователя выпрямительного блока

При работе выпрямителя с резистора R5 (силовая часть выпрямителя) снимаются импульсы, которые через резистор R41 поступают на микросхему Д2.3 и Д5.3, открывается транзистор V6 и шунтирует переход «база–эмиттер» транзистора V10. Реле К1 не срабатывает. Светится светодиод Н5 «ВЫХОД».

При отсутствии импульсов открывается транзистор V10, включается реле К1, выдаётся дистанционная сигнализация о неисправности выпрямителя блока.

Защита транзистора преобразователя от превышения тока в нагрузке

При увеличении тока нагрузки, ток через транзистор V6-V9 увеличивается, возрастает ток трансформатора тока Т2. Ток подаётся через диод V7 и резисторы R30, R29. На микросхему Д2.4 поступает сигнал, при срабатывании её на вход микросхемы Д6.2 и микросхемы Д5.1 поступает сигнал логической единицы.

Транзистор V15 открывается, силовые транзисторы закрываются, светится диод «ОГРАНИЧЕНИЕ».

Регулировка защиты по току осуществляется резистором R30 (плата А1).

Защита от повышения выходного напряжения

При повышении выходного напряжения возрастает напряжение на делителе R40, R36, R32 и соответственно на выводе 2 микросхемы D7.1, если напряжение превысит пороговое значение, включается защита от повышения выходного напряжения.

Переключается триггер Д5.2, сигнал выключения поступает на микросхему Д6.1, срабатывает микросхема Д6.2 и прекращается подача импульсов включения силовых транзисторов. Светится светодиод Н3 «ПРЕВЫШЕНИЕ».

Регулировка защиты от повышения выходного напряжения осуществляется резистором R40.

Защита блока ВБВ при снижении и повышении напряжения сети

Напряжение, пропорциональное выпрямленному напряжению сети, поступает на входы 5, 6 компаратора на микросхеме D2.2 и на входы 1, 2 компаратора на микросхеме Д2.1.

При повышении напряжения питания поступает сигнал на микросхему Д6.1, соответственно на микросхему Д6.2 и прекращается подача импульсов включения силовых транзисторов. Выключается блок.

Светится светодиод Н2 «СЕТЬ 250 В».

Регулировка защиты от превышения сетевого напряжения осуществляется резистором R6.

Выключение защиты производится повторным включением блока.

При понижении напряжения сети менее 170 В на компараторе D2.1 устанавливается напряжение низкого уровня, что приводит к выключению блока.

Регулировка защиты от понижения сетевого напряжения осуществляется резистором R7.

Указания мер безопасности

При работе с выпрямителем обслуживающий персонал должен соблюдать правила техники безопасности для электроустановок с напряжением до 1000 В.

Корпус блока необходимо заземлить. Ремонт блока производить после снятия напряжения.

При ремонте блока измерения производить незаземлёнными контрольно-измерительными приборами. Наиболее опасными являются элементы, к которым подводится напряжение сети.

ЗАПОМНИТЕ

В силовой части выпрямительного блока происходит двойное преобразование энергии, частота преобразования напряжения постоянного тока в напряжение переменного тока выбирается высокой, что даёт возможность уменьшить габариты и вес устройства.

В режиме стабилизации напряжения частота преобразования не изменяется, а изменяется время насыщенного состояния транзистора преобразователя в зависимости от изменения напряжения на выходе блока.

В выпрямительном блоке применены дополнительные устройства, обеспечивающие защиту элементов блока от выхода из строя при коротком замыкании и защита аппаратуры связи от превышения напряжения.

В выпрямительном блоке применена сигнализация о состоянии блока и сети питания.

Темы докладов и рефератов

  1. Конструкция выпрямительного блока ВБВ 60/8.

  2. Определение коэффициента стабилизации выпрямительного блока.

  3. Технология испытания выпрямительного блока.

  4. Определение коэффициента полезного действия выпрямительного блока.

  5. Текущий и профилактический ремонт выпрямительного блока.

Контрольные вопросы

    1. Поясните технические параметры выпрямительного блока ВБВ 60/8.

    2. Укажите назначение элементов силовой части выпрямительного блока.

    3. Как осуществляется стабилизация напряжения на выходе выпрямительного блока?

    4. Что произойдёт в схеме блока при повышении тока нагрузки?

    5. Какие регулировки предусмотрены в схеме блока?

    6. Что произойдёт в схеме блока при повышении напряжения сети питания?

    7. Какая сигнализация предусмотрена в выпрямительном блоке?
