7.Схема управления двухскоростным ад

Схема управления двухскоростным АД

Схема управления двухскоростным АД

Обеспечивает получение двух его скоростей соеди­нением секций (полуобмоток) обмотки статора в треугольник или двойную звезду и реверсирование. Защита ЭП в этом слу­чае осуществляется тепловыми реле КК1 и КК2 и предохрани­телями FA.

Для обеспечения пуска АД и вращения его с малой скорос­тью необходимо нажать кнопку SB4, после чего сработают кон­тактор КМ2 и блокировочное реле KV. При этом статор двига­теля включится по схеме треугольника, а реле KV, замкнув свои контакты в цепях катушек аппаратов КМЗ и КМ4, подготовит подключение его к источнику питания. Нажатие кнопок SB1 или SB2 определит соответственно направление пуска вперед или назад.

Разгон двигателя до высокой скорости осуществляется при на­жатии кнопки SB5, которая отключит контактор КМ2 и включит контактор КМ1, т.е. обеспечит переключение секций обмоток ста­тора со схемы треугольника на схему двойной звезды.

Остановка АД производится нажатием кнопки SB3, которая от­ключит все контакторы и сам двигатель от сети.

Применение в данной схеме двухцепных кнопок управления не допускает одновременного включения контакторов КМ1 и КМ2, КМЗ и КМ4. Этой же цели служит перекрестное включение размы­кающих

блок-контактов контакторов КМ1 и КМ2, КМЗ и КМ4 в цепи их катушек.

8.Типовая схема пуска двигателя постоянного тока с независимым возбуждением в функции времени.

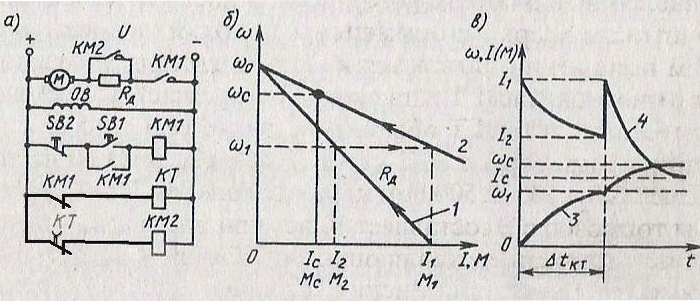

Типовая схема пуска двигателя постоянного тока с независимым возбуждением в функции времени.

Типовая схема пуска двигателя постоянного тока с независимым возбуждением в функции времени.

Эта схема включа­ет в себя кнопки управления SB1 (пуск) и SB2 (останов, стоп ДПТ), линейный контактор КМ1, обеспечивающий подключение двига­теля к сети, и контактор ускорения КМ2 для выключения (закора­чивания) пускового резистора R_Д. В качестве датчика времени в схе­ме используется электромагнитное реле времени КТ. При подклю­чении схемы к источнику питания происходит возбуждение ДПТ и срабатывает реле КТ, размыкая свой контакт в цепи катушки кон­тактора КМ2 и подготавливая двигатель к пуску.

При нажатии кнопки SB1 получает питание контактор КМ1, ко­торый своим главным контактом подключает двигатель к источни­ку питания. Двигатель начинает разбег с включенным резистором R_Д в цепи якоря. Одновременно замыкающий блок-контакт контак­тора КМ1 шунтирует кнопку SB1 и она может быть отпущена, а размыкающий блок-контакт КМ1 разрывает цепь питания катуш­ки реле времени КТ. После прекращения питания катушки реле вре­мени через интервал времени ∆t_КТ, называемый выдержкой време­ни, размыкающий контакт КТ замкнется в цепи катушки контакто­ра КМ2, последний включится и главным контактом закоротит пус­ковой резистор R_Д в цепи якоря. Таким образом, при пуске двига­тель в течение времени ∆t_КТ разгоняется по искусственной характе­ристике 1, а после шунтирования резистора R_Д - по естественной характеристике 2. Сопротивление резистора R_Д вы­бирается таким образом, чтобы в момент включения двигателя ток I₁ в цепи и соответственно момент M₁ не превосходили допустимо­го уровня.

За время ∆t_КТ после начала пуска скорость вращения двигателя (кривая 3) достигает значения ω₁ а ток в цепи якоря (кривая 4) сни­жается до уровня I_2. После шунтирования резистора R_Д в цепи якоря скачком возрастает до значения I_1, не превышающего допустимого уровня.
