1. Реверсивная схема управления ад

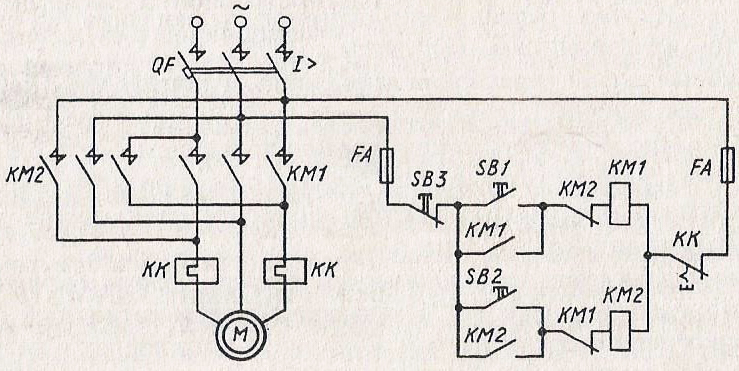

Реверсивная схема управления АД

Реверсивная схема управления ад

Основным элементом этой схемы является реверсивный магнитный пускатель, который включает в себя два линейных контактора КМ1 и КМ2 и два тепловых реле защиты КК. Такая схема обеспечивает пуск и реверс АД, а также торможение АД противовключением при ручном (неавтоматическом) управлении.

В этой схеме предусмотрена защита от перегрузок АД (реле КК) и коротких замыканий в цепях статора (автоматический выключатель QF) и управления (предохранители FA). Кроме того, в ней обес­печивается и нулевая защита от исчезновения (снижения) напряже­ния сети (контакторы КМ1 и КМ2). Пуск двигателя в условных направлениях «Вперед» или «На­зад» осуществляется нажатием соответственно кнопок SB1 или SB2, что приводит к срабатыванию контакторов КМ1 или КМ2 и подключению АД к сети (при включенном автоматическом вы­ключателе QF).

Для обеспечения реверса или торможения двигателя сначала нажимается кнопка SB3, что приводит к отключению включенного до тех пор контактора (например, КМ1), а затем - кнопка SB2, что приводит к включению контактора КМ2 и подаче на АД напряже­ния питания с другим чередованием фаз. После этого магнитное поле двигателя изменяет свое направление вращения и начинается процесс реверса, состоящий из двух этапов - торможения противо- включением и разбега в противоположную сторону.

В случае необходимости только затормозить двигатель при дос­тижении им нулевой скорости следует вновь нажать кнопку SB3, что приведет к отключению его от сети и возвращению схемы в ис­ходное положение. Если же кнопку SB3 не нажимать, последует разбег АД в другую сторону, т. е. его реверс.

Во избежание короткого замыкания в цепи статора, которое может возникнуть в результате одновременного ошибочного на ­жатия кнопок SB1 и SB2, в реверсивных магнитных пускателях иногда предусматривается специальная механическая блокиров­ка. Она представляет собой рычажную систему, которая предотв­ращает одновременное включение двух контакторов. В дополне­ние к механической в такой схеме используется типовая электри­ческая блокировка, применяемая в реверсивных схемах упра­вления, которая заключается в перекрестном включении размы­кающих контактов аппарата КМ1 в цепь катушки аппарата КМ2 и наоборот.

Отметим, что повышению надежности работы ЭП и удобства его в эксплуатации способствует использование в схеме управле­ния воздушного автоматического выключателя QF, который исклю­чает возможность работы привода при обрыве одной фазы и при однофазном коротком замыкании, как это может иметь место при использовании предохранителей.

2.Схема управления двухскоростным ад

Схема управления двухскоростным АД

Схема управления двухскоростным АД

Обеспечивает получение двух его скоростей соеди­нением секций (полуобмоток) обмотки статора в треугольник или двойную звезду и реверсирование. Защита ЭП в этом слу­чае осуществляется тепловыми реле КК1 и КК2 и предохрани­телями FA.

Для обеспечения пуска АД и вращения его с малой скорос­тью необходимо нажать кнопку SB4, после чего сработают кон­тактор КМ2 и блокировочное реле KV. При этом статор двига­теля включится по схеме треугольника, а реле KV, замкнув свои контакты в цепях катушек аппаратов КМЗ и КМ4, подготовит подключение его к источнику питания. Нажатие кнопок SB1 или SB2 определит соответственно направление пуска вперед или назад.

Разгон двигателя до высокой скорости осуществляется при на­жатии кнопки SB5, которая отключит контактор КМ2 и включит контактор КМ1, т.е. обеспечит переключение секций обмоток ста­тора со схемы треугольника на схему двойной звезды.

Остановка АД производится нажатием кнопки SB3, которая от­ключит все контакторы и сам двигатель от сети.

Применение в данной схеме двухцепных кнопок управления не допускает одновременного включения контакторов КМ1 и КМ2, КМЗ и КМ4. Этой же цели служит перекрестное включение размы­кающих

блок-контактов контакторов КМ1 и КМ2, КМЗ и КМ4 в цепи их катушек.
